Typ A (18 mm) – M12, przyłącze od góry
24 V AC ±20% / DC ±25%

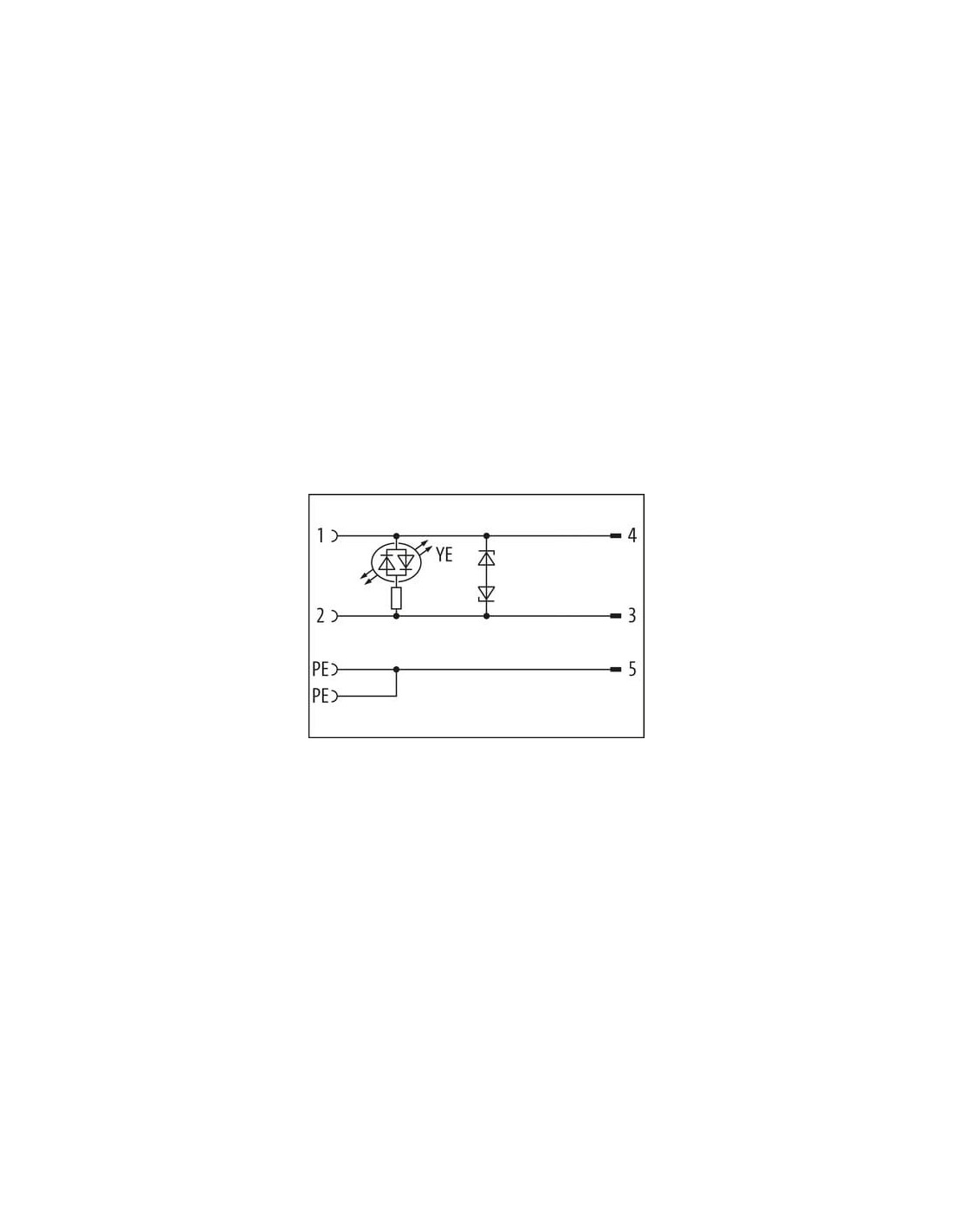

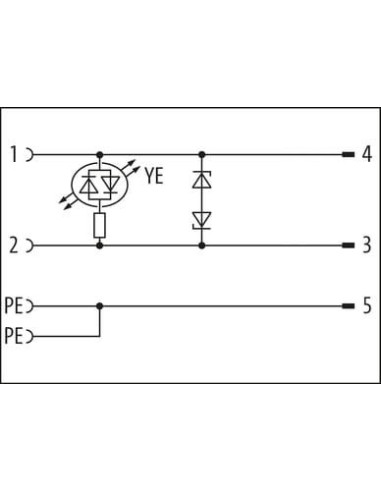

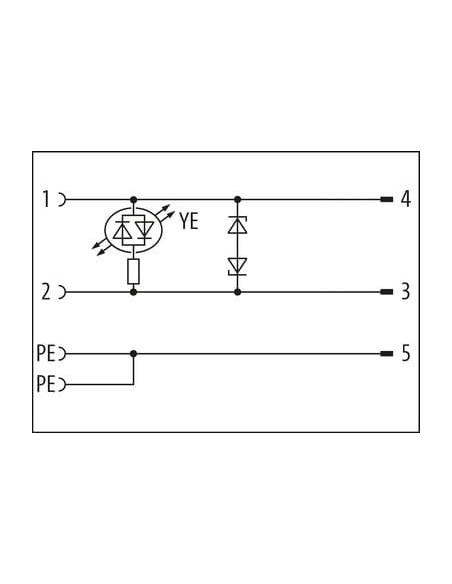

Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |

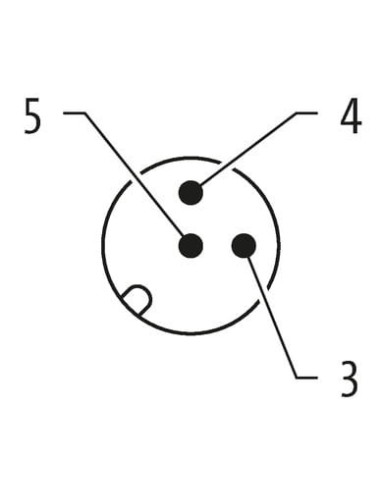

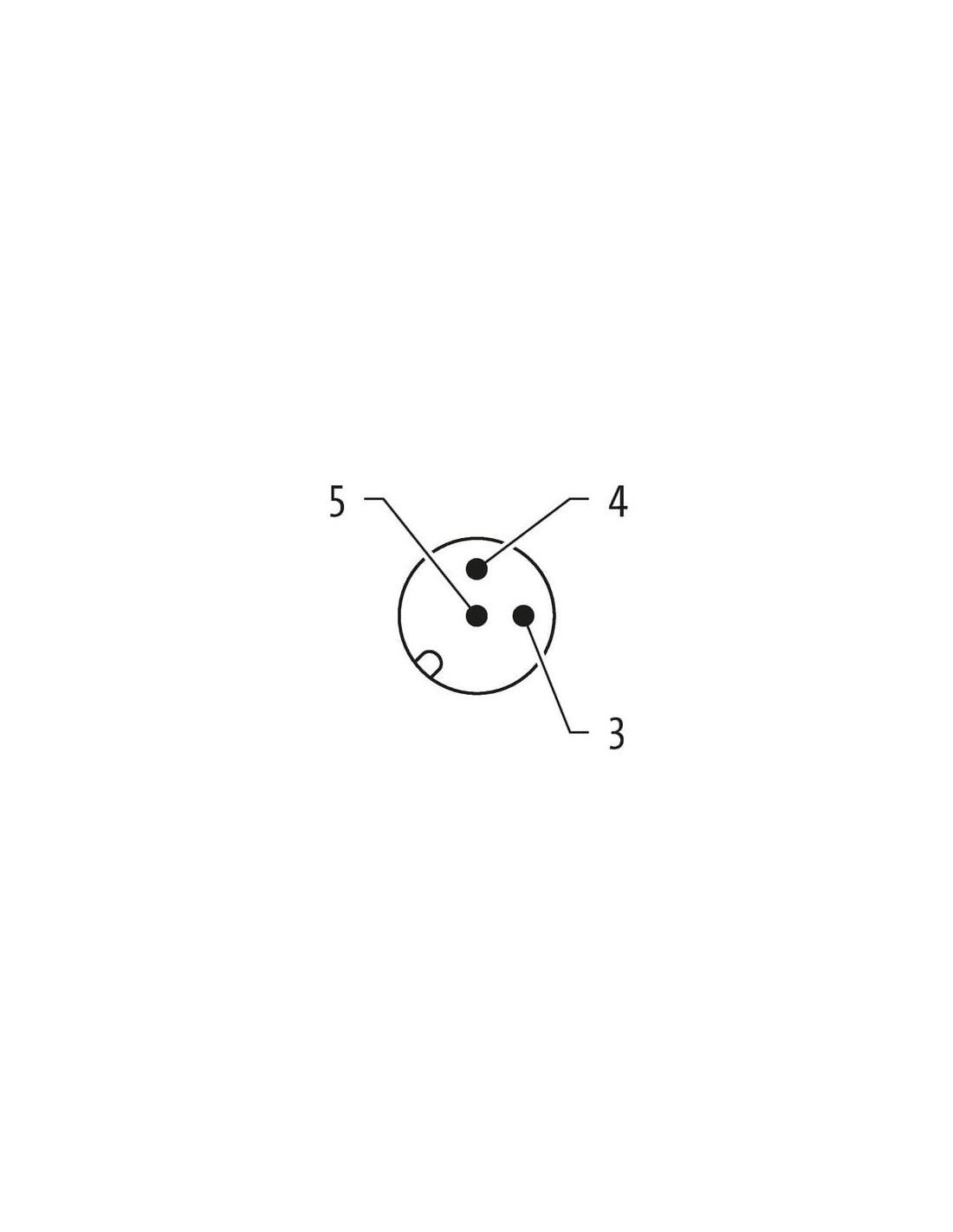

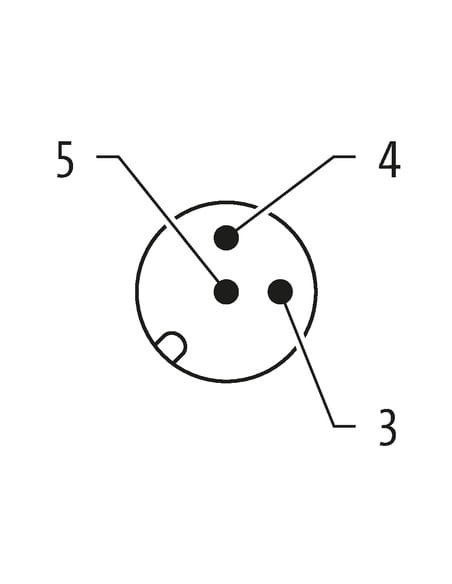

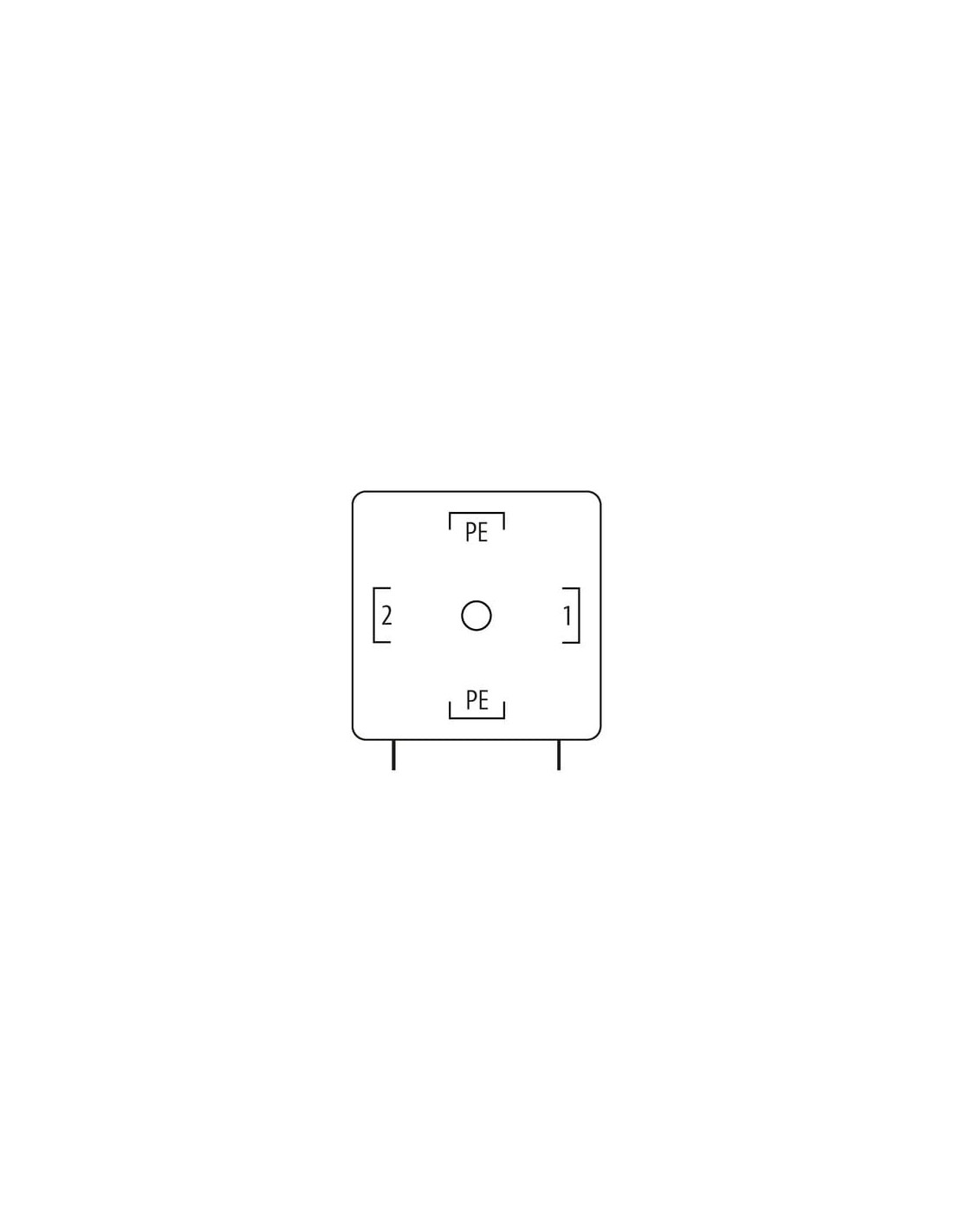

Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

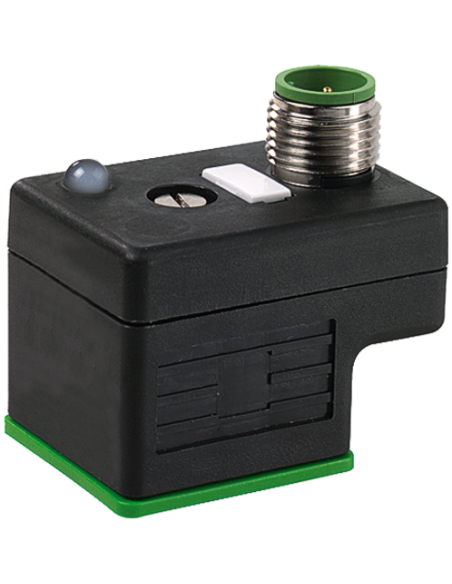

Adapter zaworowy MSUD typ A 18 mm - M12 męski 7000-41301-0000000 – Zastosowania i możliwości
Adapter zaworowy MSUD typ A 18 mm - M12 męski to profesjonalny komponent przeznaczony do instalacji elektrozaworów w systemach automatyki przemysłowej. Wyposażony w przyłącze od góry, obsługujący napięcie 24 V AC/DC oraz sygnalizację LED, umożliwia efektywną diagnostykę i pewne połączenie elektryczne w wymagających aplikacjach przemysłowych.
Najważniejsze cechy adaptera zaworowego MSUD typ A – M12
- Łatwa instalacja dzięki standardowemu rozmiarowi 18 mm oraz złączom typu M12
- Zintegrowana dioda LED (sygnalizacja żółtym światłem) informująca o stanie pracy
- Wysoki stopień ochrony IP67, zapewniający odporność na kurz i wodę po prawidłowym zamontowaniu
- Solidna obudowa wykonana z tworzywa sztucznego o dobrej odporności chemicznej i na oleje
- Obwód zabezpieczający wbudowany w adapter chroni przed przepięciami
- Szeroki zakres napięć roboczych zarówno dla prądu stałego, jak i zmiennego
- 3-piny (2 + PE), ułatwiające odpowiednie podłączenie
Typowe zastosowania adaptera zaworowego MSUD A 18 mm - M12 męski
Adapter zaworowy idealnie sprawdza się w automatyce przemysłowej – przy sterowaniu zaworami elektromagnetycznymi, w instalacjach pneumatycznych, hydraulicznych oraz w systemach kontroli procesów. Stosowany jest również w liniach produkcyjnych, urządzeniach transportowych, a także w aplikacjach wymagających odporności na niekorzystne warunki środowiskowe.
- Automatyka przemysłowa – integracja z czujnikami i siłownikami
- Systemy transportu wewnętrznego
- Linie produkcyjne w branży motoryzacyjnej, spożywczej i chemicznej
- Maszyny pakujące i rozlewnicze
Zalety konstrukcji adaptera MSUD typ A – M12
Konstrukcja oparta na standardzie MSUD typu A oraz uniwersalnym złączu M12 (męskim) zapewnia szeroką kompatybilność z popularnymi elektrozaworami dostępnych producentów. Osłona z tworzywa sztucznego jest odporna na większość olejów i substancji chemicznych, co umożliwia stosowanie produktu w wymagających aplikacjach. Precyzyjne wykonanie oraz dodatkowa uszczelka gwarantują pewność działania nawet w trudnych warunkach środowiskowych.
Montując adapter z użyciem gwintu M3 oraz odpowiednich środków ochrony przewodów (np. opaski kablowe), można znacząco wydłużyć żywotność połączeń i utrzymać wysoką szczelność systemu.
Podsumowanie – Adapter zaworowy MSUD typ A 18 mm - M12 męski 7000-41301-0000000
Adapter zaworowy MSUD typ A o wysokim stopniu ochrony IP67 oraz rozbudowanych funkcjach diagnostycznych to rozwiązanie dedykowane do profesjonalnych zastosowań przemysłowych. Wytrzymała obudowa, łatwość montażu, kompatybilność ze standardami przemysłowymi oraz przejrzysty układ pinów sprawiają, że urządzenie jest elementem wybieranym do budowy sprawnych, niezawodnych oraz bezpiecznych systemów automatyki.
