Żeński proste
M12, 3-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 317 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Stranding factor min. | 40 mm |
| Stranding factor max. | 40 mm |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 3 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze M12 żeńskie proste ekranowane z kablami – 7000-13181-3171500
Przemysłowe złącze M12 żeńskie proste ekranowane o długości kabla 15 m to wysokiej jakości element przeznaczony do wymagających aplikacji automatyki i instalacji przemysłowych. Wersja ta wyposażona jest w 3 piny w kodowaniu A, co zapewnia szeroką kompatybilność z urządzeniami automatyki przemysłowej, czujnikami oraz elementami wykonawczymi.
Najważniejsze cechy złącza M12 proste ekranowane
- Konstrukcja ekranowana – wysokiej jakości miedziany oplot zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC), dzięki czemu jest możliwa praca nawet w trudnych warunkach przemysłowych.
- Trwały przewód – kabel PVC/PUR o długości 15 metrów wykazuje zwiększoną odporność na ścieranie, oleje i agresywne media, co umożliwia zastosowanie w aplikacjach o podwyższonej wytrzymałości mechanicznej i chemicznej.
- Stopień ochrony IP65/IP66K/IP67 – złącze skutecznie chroni przed wnikaniem kurzu i wody podczas prawidłowego montażu (przykręcone, włożone), co umożliwia jego stosowanie zarówno wewnątrz, jak i na zewnątrz obiektów.
- Wytrzymała obudowa – użyte materiały, w tym cynkowy odlew ciśnieniowy oraz powłoka niklowana, zapewniają długotrwałą odporność na korozję i uszkodzenia mechaniczne.
- Szeroki zakres temperatur pracy – możliwość stosowania w temperaturach od -25°C do +85°C (przewód: -40°C do +80°C w stanie stałym).

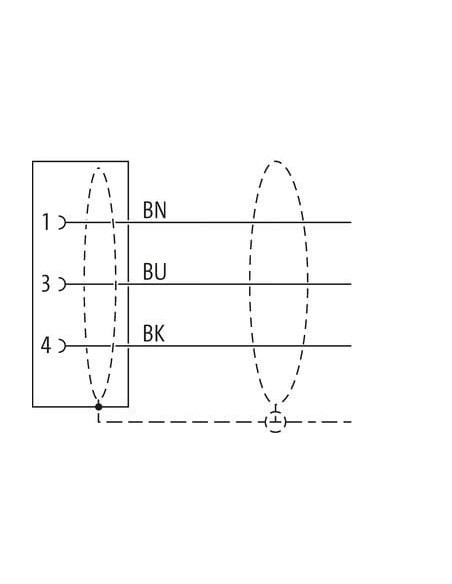

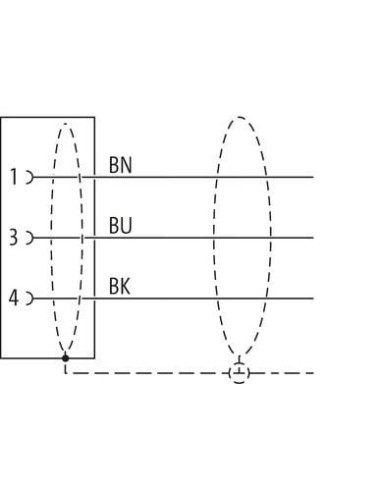

- Uniwersalne połączenia – przewód o przekroju 0,34 mm² z 3 żyłami (czarny, niebieski, brązowy) umożliwia łatwe podłączenie zgodnie ze schematem przemysłowym.
Zastosowanie złącza M12 z ekranowanym kablem
Proste złącze M12 żeńskie ekranowane z kablem doskonale sprawdza się w instalacjach przemysłowych automatyki, systemach sensorowych oraz jako element okablowania maszyn, robotów i urządzeń produkcyjnych. Dzięki wysokiej odporności na zakłócenia elektromagnetyczne oraz wytrzymałości mechanicznej, znajduje zastosowanie w miejscach narażonych na trudne warunki eksploatacyjne, np. w przemyśle spożywczym, maszynowym, motoryzacyjnym oraz logistyce.
Dlaczego warto wybrać produkt 7000-13181-3171500?
- Bezpieczeństwo transmisji danych dzięki skutecznej ochronie przed zakłóceniami EMC.
- Długa żywotność wynikająca z zastosowania wyselekcjonowanych materiałów i solidnej konstrukcji.
- Prosty montaż i uniwersalność dzięki znormalizowanym wymiarom i znanym standardom przemysłowym.
- Wszechstronne zastosowanie w systemach automatyki, czujnikach, siłownikach, instalacjach maszynowych oraz wielu innych aplikacjach automatyki przemysłowej.
Złącze M12 żeńskie proste ekranowane z kablami o kodzie 7000-13181-3171500 spełnia wymagania normy DIN EN 61076-2-101, posiada wyraźnie oznaczone piny oraz bezpieczną blokadę zacisku, co zapewnia pewność połączenia nawet w przypadku drgań i wstrząsów.
