Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 231 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

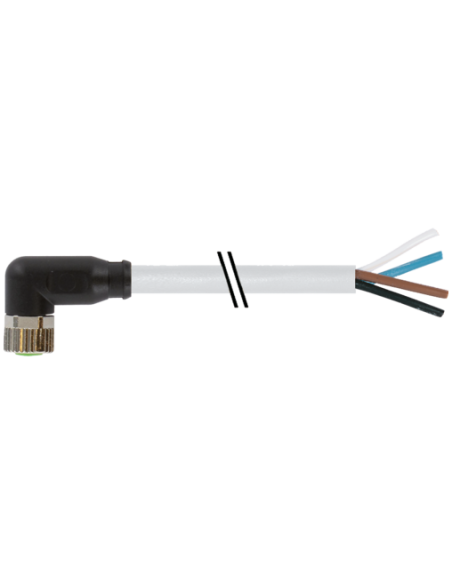

Konektor M8 żeński kątowy z wolnym końcem kabla – 4 piny, 5 m | 7000-08101-2310500
Konektor M8 żeński kątowy z wolnym końcem kabla to niezawodne rozwiązanie do połączeń sygnałowych i zasilających w automatyce przemysłowej, robotyce oraz wszędzie tam, gdzie wymagana jest pewność działania i trwałość połączenia elektrycznego. Dzięki standardowi M8, 4 piny, produkt może być stosowany w wielu aplikacjach automatyzacji, gdzie istotna jest szybka i bezpieczna instalacja.
Zastosowanie konektora M8 żeńskiego kątowego w przemyśle
Konektor M8 żeński kątowy znajduje szerokie zastosowanie w:
- czujnikach przemysłowych i elementach wykonawczych
- systemach automatyki i sterowania maszyn
- instalacjach monitoringowych oraz systemach bezpieczeństwa
- układach rozprowadzania sygnałów i zasilania w szafach sterowniczych
- robotyce oraz technologii transportu wewnętrznego
- aplikacjach zewnętrznych, gdzie kluczowa jest odporność na czynniki środowiskowe
Zalety i cechy konektora żeńskiego M8 z kablem PUR
- Trwała i odporna konstrukcja – obudowa wykonana z wysokiej jakości tworzywa sztucznego oraz mechanicznie odporna, niklowana nakrętka i cynkowy odlew ciśnieniowy.
- Wysoki stopień ochrony – spełnia normy IP65, IP66K oraz IP67 przy poprawnie zamocowanym złączu, gwarantując odporność na pył, wodę i oleje.
- Bezhalogenowa izolacja – kabel PUR, wolny od ołowiu, kadmu i FCKW, bezhalogenowy oraz bezsilikonowy, zapewnia bezpieczeństwo środowiskowe i użytkowe.
- Wysoka elastyczność przewodu – umożliwia montaż w ruchomych aplikacjach, odporność na ponad 10 milionów cykli gięcia (C-track), mały promień gięcia.
- Kątowa budowa złącza – pozwala na oszczędność miejsca przy montażu w trudno dostępnych lokalizacjach.
- Standardowe kodowanie typu A – bezpieczne dopasowanie do czujników oraz układów sterujących.
- Wysoka wytrzymałość elektryczna – znamionowe napięcie przewodu do 300 V oraz obciążalność prądowa żyły 3,6–4 A (zgodnie z normami DIN VDE 0298-4 i UL).
- Odpowiedni do peszli ochronnych – średnica wewnętrzna peszla do 6,5 mm dla dodatkowego zabezpieczenia kabla.
Budowa i wygoda instalacji konektora M8
Kątowa konstrukcja złącza M8 oraz pozłacane styki zapewniają pewność połączenia oraz odporność na korozję i drgania. Zakręcana nakrętka radełkowana pozwala na łatwy i intuicyjny montaż nawet w trudnych warunkach przemysłowych (moment dokręcający 0,4 Nm). Otwarty koniec kabla umożliwia indywidualne dopasowanie długości i sposobu podłączenia przewodów w szafie sterowniczej lub rozdzielni.
Kolorystyka przewodów (brązowy, biały, niebieski, czarny) ułatwia identyfikację podczas montażu i diagnostyki.
Typowe przykłady zastosowań
- Przemysł spożywczy – odporność na środki czyszczące i oleje
- Automatyka fabryczna – połączenia sygnałowe czujników i siłowników
- Technika transportowa – mobilne elementy przenośników i robotów
- Systemy bezpieczeństwa i monitoringu
- Projektowanie maszyn specjalnych
Dlaczego warto wybrać konektor M8 z wolnym końcem kabla?
Wybór kątowego konektora M8 żeńskiego z wolnym kablem to gwarancja bezpieczeństwa, uniwersalności oraz dużej odporności na warunki przemysłowe. Uniwersalny standard złącza ułatwia łączenie elementów automatyki różnych producentów oraz przyspiesza budowę i serwis instalacji przemysłowych.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
