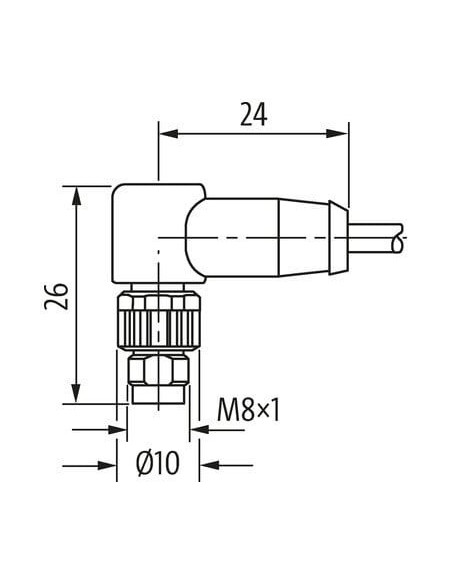

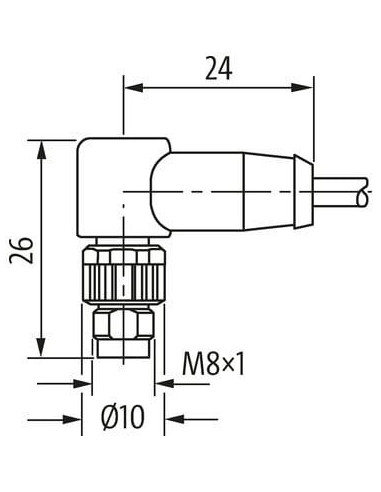

Męski 90°
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

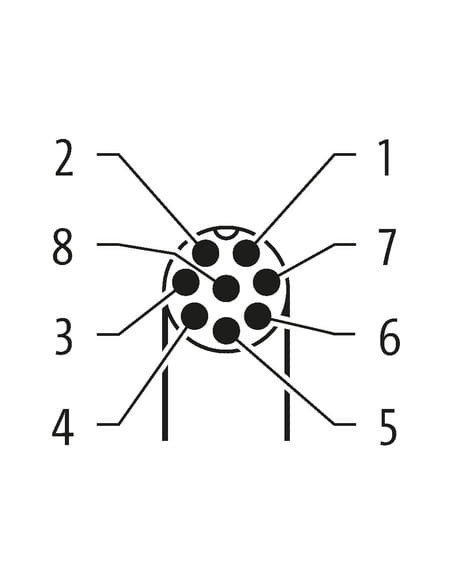

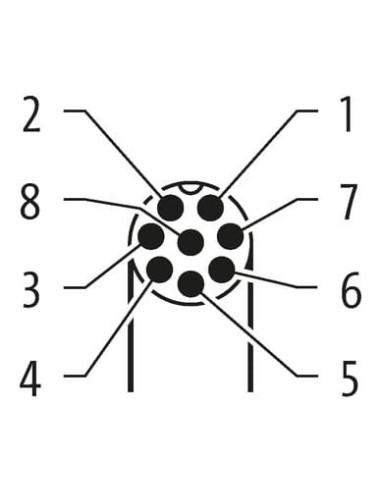

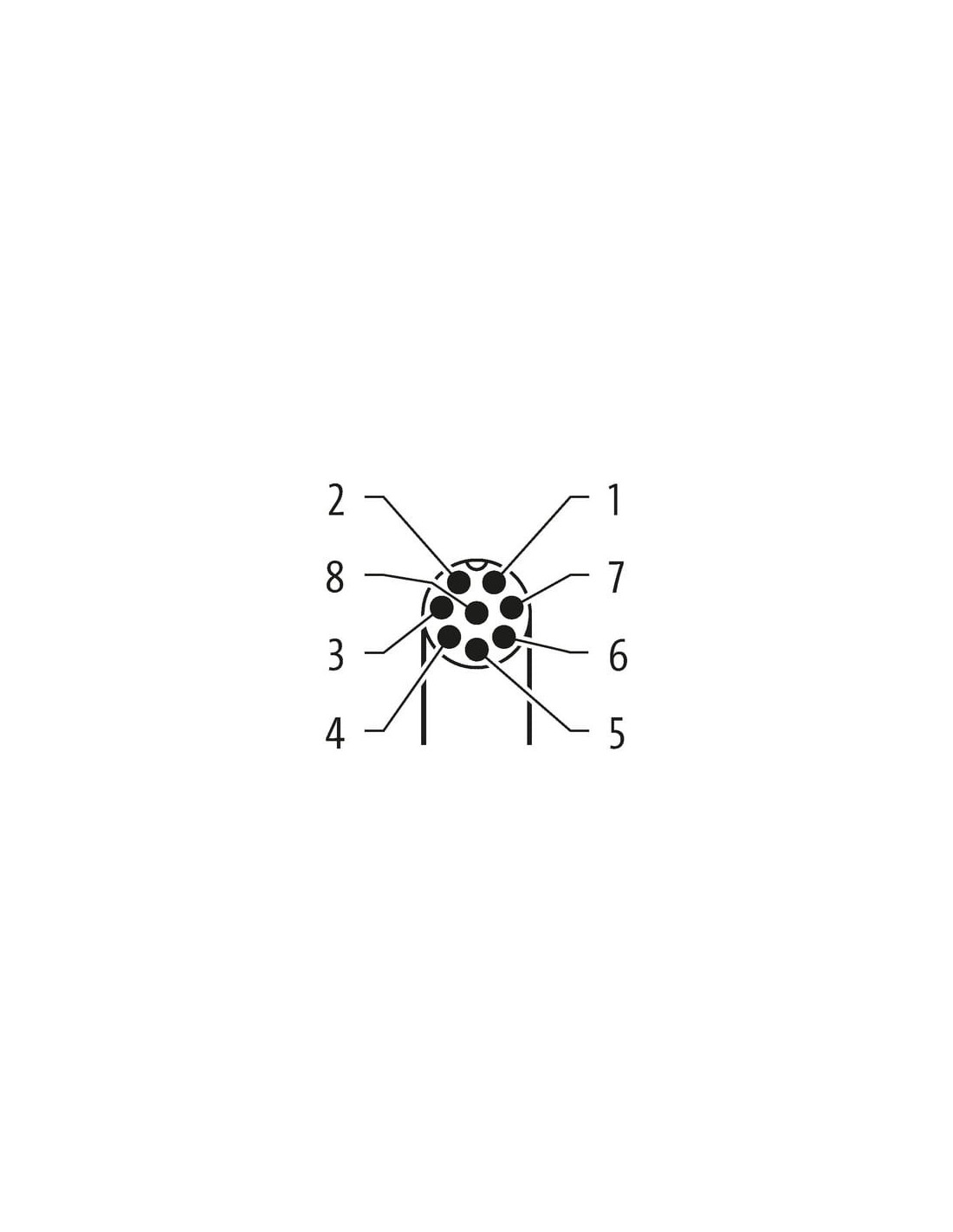

| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

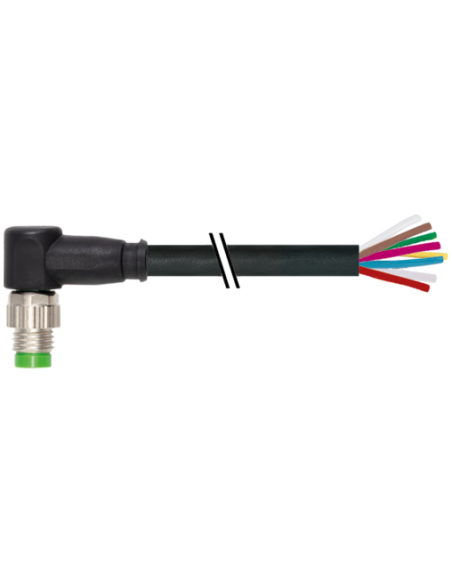

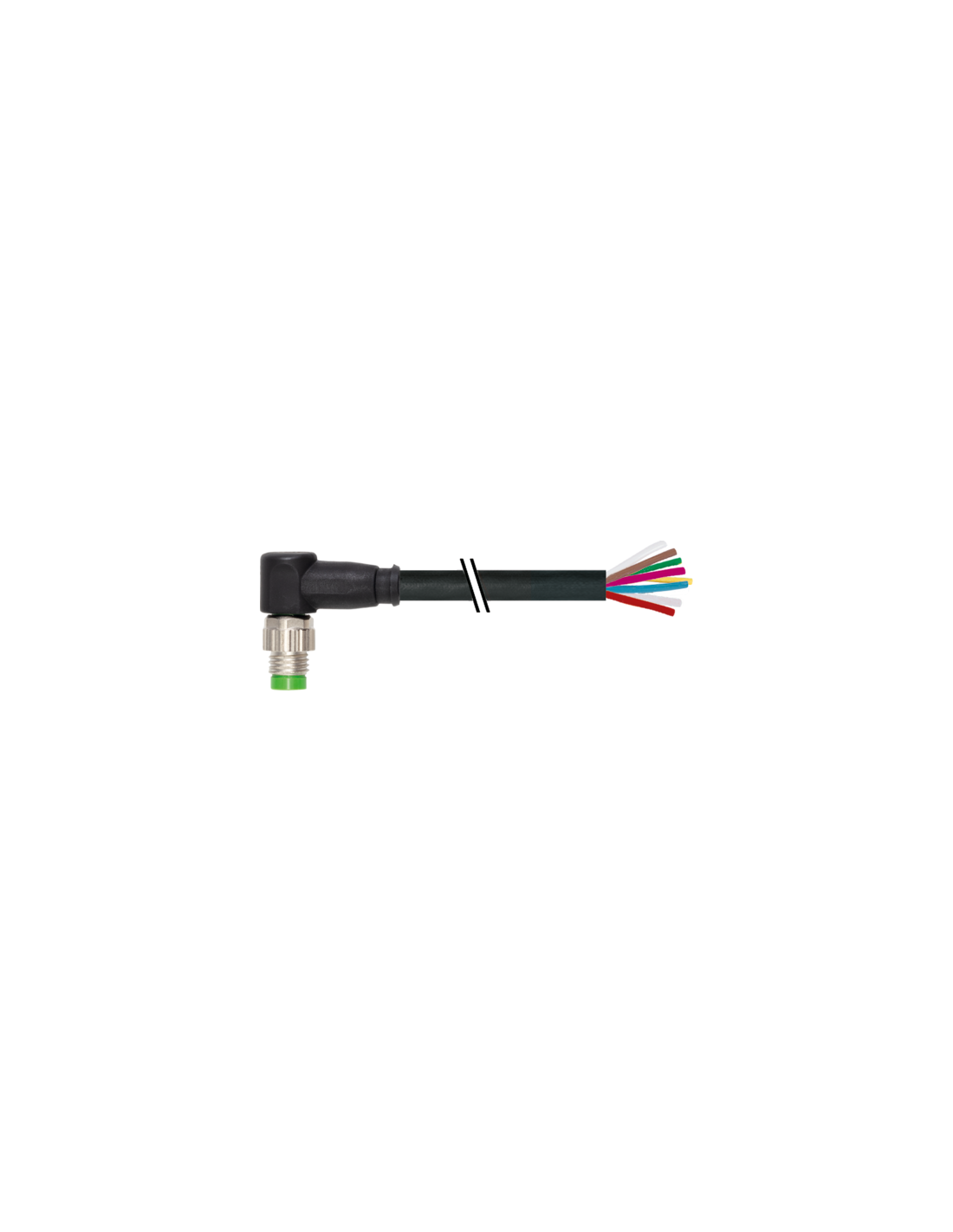

Złącze M8 męskie 90° do kabla 8-pinowego – kod: 7000-08931-6961000
Złącze M8 męskie 90° to profesjonalny element stosowany w przemysłowych systemach automatyki oraz instalacjach maszynowych. Jego kompaktowa konstrukcja sprawia, że idealnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej, gwarantując jednocześnie pewne i stabilne połączenie elektryczne. Dzięki kątowemu wyprowadzeniu przewodu (90°) złącze umożliwia łatwiejsze prowadzenie przewodów w szafach sterowniczych, na liniach produkcyjnych oraz w urządzeniach, które wymagają wysokiego poziomu ochrony przed pyłem i wodą.
Najważniejsze cechy złącza M8, 8-pinowego
- Standard M8 – szeroko stosowany w przemyśle do połączeń czujników, siłowników i innych urządzeń automatyki.
- Konstrukcja męska, kątowa (90°) – ułatwia dostęp i montaż w trudno dostępnych miejscach.
- Izolacja przewodów – ośmiożyłowy kabel w kolorowej izolacji umożliwia łatwą identyfikację przewodów podczas instalacji.
- Klasa szczelności IP67 – zapewnia ochronę przed kurzem i wodą podczas zanurzenia, co umożliwia wykorzystanie w trudnych warunkach przemysłowych.
- Kodowanie typu A – gwarantuje odpowiednią polaryzację i zapobiega błędnemu podłączeniu.
- Pozłacane styki – zapewniają znakomitą przewodność oraz długą żywotność połączenia.
- Przewód o długości 10 metrów – umożliwia swobodną instalację nawet na większych odległościach.
- Wytrzymała powłoka z TPU oraz PUR – odporność mechaniczna oraz chemiczna na oleje i wiele innych agresywnych mediów.
- Temperatura pracy od -30°C do +80°C (dla przewodu) – nadaje się do zastosowań wewnątrz i na zewnątrz budynków.
Typowe zastosowania złącza M8 męskiego 90°
- Automatyka przemysłowa – łączenie czujników, siłowników, modułów IO, systemów sterowania.
- Przemysł opakowaniowy i spożywczy – tam, gdzie wymagana jest wysoka szczelność i odporność na substancje chemiczne.
- Maszyny i urządzenia produkcyjne – montaż w szafach sterowniczych, na liniach technologicznych.
- Systemy bezpieczeństwa i nadzoru – niezawodne wykonywanie połączeń tam, gdzie kluczowe jest bezpieczeństwo pracy urządzeń.
- Zautomatyzowane linie montażowe – wszędzie tam, gdzie kluczowe jest ograniczenie ryzyka przerw w produkcji oraz łatwość serwisowania.
Budowa i przewody złącza M8 – praktyczne aspekty instalacji
Złącze jest wyposażone w ośmiożyłowy przewód, z wyraźnie oznaczonymi kolorami żył: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony. Odpowiedni przekrój przewodów oraz wysokiej jakości izolacja pozwalają na stosowanie ich nawet przy większych obciążeniach prądowych i napięciowych w wymagających aplikacjach.
Podwyższona odporność chemiczna i mechaniczna materiałów użytych do produkcji pozwala na instalację w środowiskach narażonych na działanie olejów, smarów czy substancji czyszczących. Złącze jest wyposażone w zabezpieczenie przeciwwstrząsowe oraz szczelną śrubę mocującą.
Dlaczego warto wybrać złącze M8 męskie kątowe?
- Oszczędność przestrzeni montażowej.
- Pewność i stabilność połączenia nawet w trudnych warunkach przemysłowych.
- Możliwość zastosowania w szerokim zakresie temperatur oraz przy narażeniu na czynniki atmosferyczne.
- Łatwa i szybka identyfikacja oraz podłączanie przewodów.
- Możliwość indywidualnego doboru długości przewodu (na zamówienie).
Złącze M8 męskie 90° do kabla 8-pinowego to uniwersalne rozwiązanie dla automatyki przemysłowej, gwarantujące niezawodność instalacji, bezpieczeństwo pracy oraz łatwą integrację z innymi systemami technologicznymi.
