Żeński proste
M8, 8-pinów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

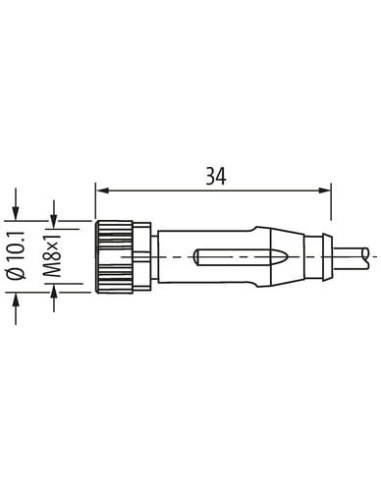

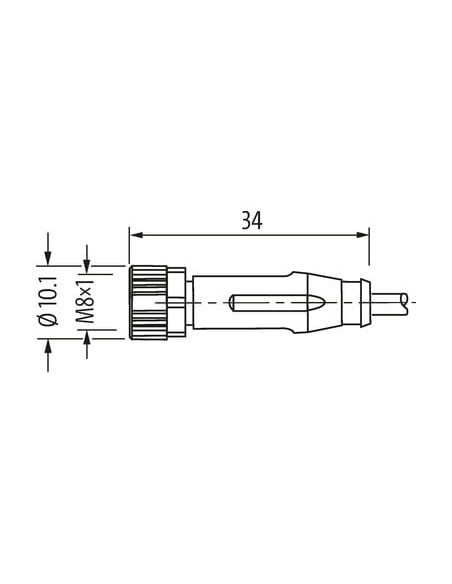

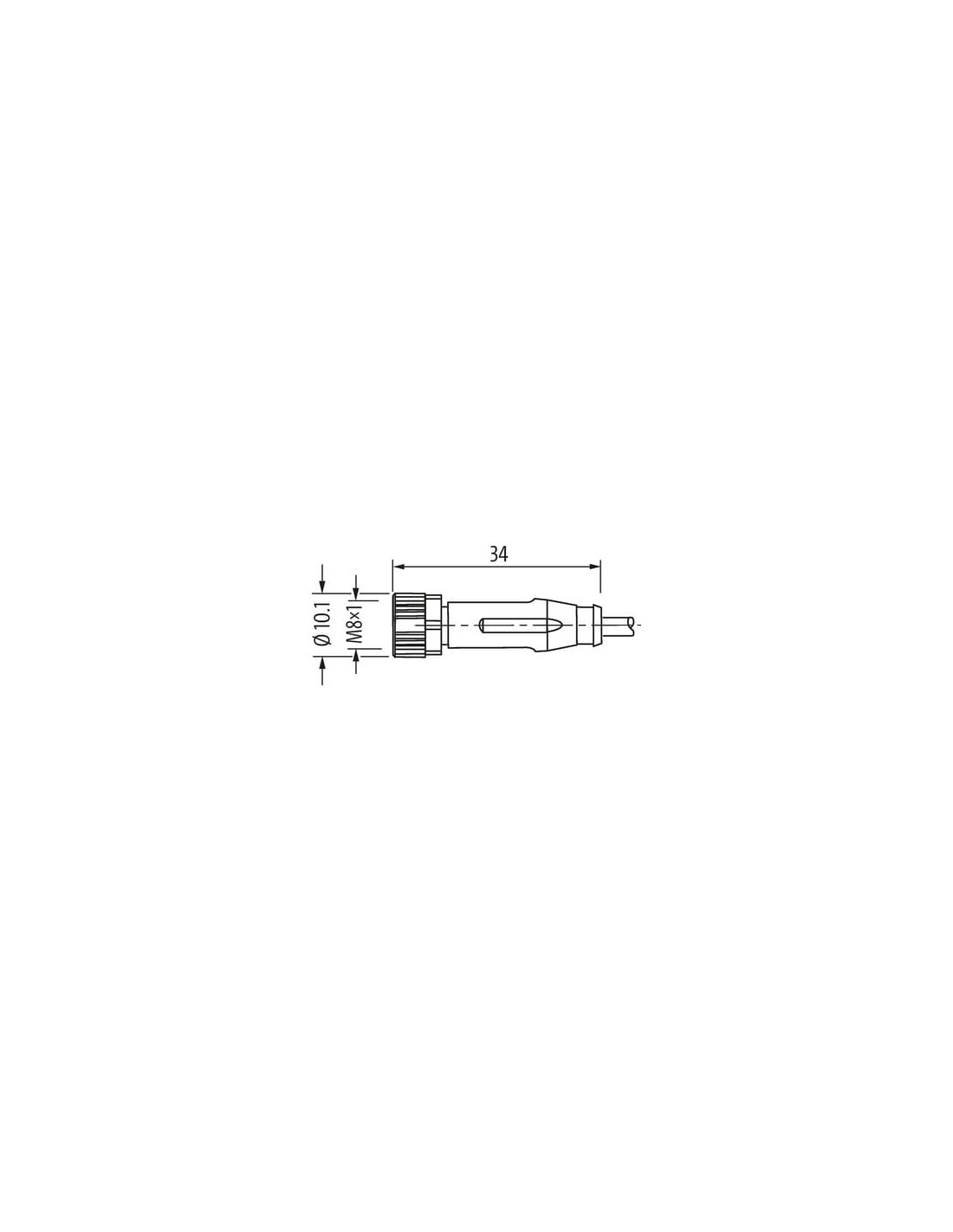

| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

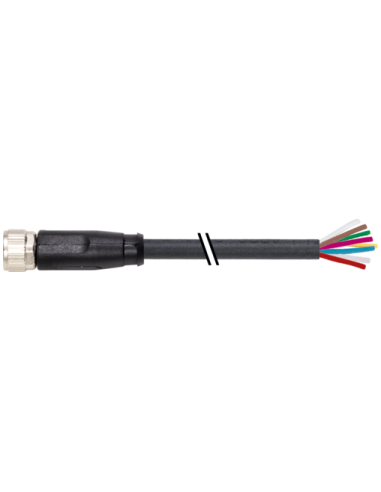

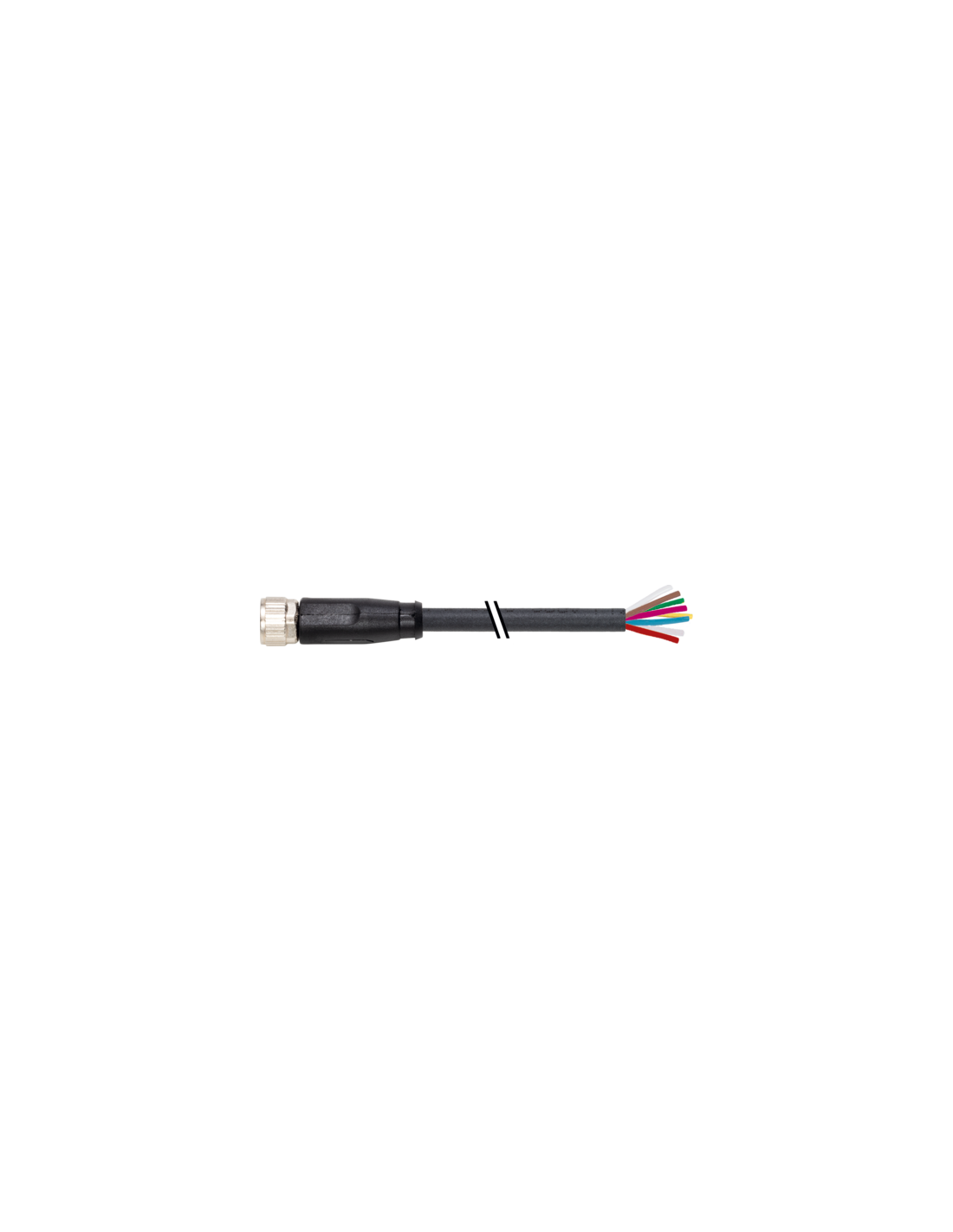

Złącze M8 żeńskie 8-pinowe proste do kabli – 7000-08961-6962000
Złącze M8 żeńskie 8-pinowe o oznaczeniu 7000-08961-6962000 to wysokiej jakości komponent do różnorodnych zastosowań w automatyce przemysłowej, transmisji danych oraz zasilaniu urządzeń sterujących. Jest przeznaczone do profesjonalnych aplikacji, w których kluczowe znaczenie mają niezawodność, bezpieczeństwo oraz przestrzeganie wysokich standardów ochrony środowiska pracy.
M8 żeńskie proste z wyprowadzeniem na kabel – budowa i zalety
Obudowa złącza została wykonana z wytrzymałego tworzywa sztucznego o dobrej odporności chemicznej i na oleje. Zaciski i styki pokryte są złoconą powłoką, a osłona metalowa jest niklowana, co zapewnia trwałość połączenia, nawet w trudnych warunkach przemysłowych.
Kluczowe cechy produktu:
- 8 pinów – pełna obsługa sygnałów i zasilania
- Klasa szczelności IP67 – zabezpieczenie przed pyłem i wodą (przy podłączonym i przykręconym połączeniu)
- Kabel o długości 20 m oraz zakończenie wolne do dalszego okablowania
- Materiał płaszcza kabla PUR – podwyższona odporność na oleje, ścieranie i działanie chemikaliów
- Szeroki zakres temperatur pracy: od -30°C do +80°C
- Odpowiedni do instalacji w peszlu – średnica wewnętrzna 8 mm
- Kolor izolacji: czarny
Przemysłowe zastosowanie złącza M8 8-pinowego
Złącza M8 tego typu są powszechnie stosowane w systemach automatyki przemysłowej, aplikacjach czujnikowych, robotyce, transmisji sygnałów analogowych i cyfrowych, a także w systemach bezpieczeństwa maszyn oraz rozdzielaczach IO. Możliwość pracy z napięciem do 30 V AC/DC oraz prądem do 1,5 A gwarantuje uniwersalność połączenia.
- Automatyka przemysłowa – instalacje maszyn, czujniki, siłowniki, sterowniki PLC
- Robotyka – przewodowe połączenia w obrębie ramion robotycznych
- Rozdzielacze sygnałów i IO-Link – integracja urządzeń wejścia/wyjścia
- Przemysł spożywczy i chemiczny – wysoka odporność na działanie mediów
- Urządzenia mobilne i transportowe – odporność na wibracje oraz trudne warunki środowiskowe
Parametry techniczne i schemat połączeń
Złącze M8 zostało oznaczone zgodnie z normą DIN EN 61076-2-104 (formuła M8), posiada gwint montażowy M8 x 1 oraz przewód wielożyłowy z ośmioma kolorami żył (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony). Odpowiada także wymaganiom UL oraz charakteryzuje się podwyższoną odpornością na płomień, oleje i benzyny.
Podczas instalacji należy stosować odpowiednie środki zabezpieczające przed mechanicznymi naprężeniami (np. opaski kablowe) oraz zwracać uwagę na minimalne promienie gięcia, aby zachować klasę szczelności IP67.
Dlaczego warto wybrać złącze M8 z wolnym końcem?
- Niezawodność i bezpieczeństwo połączeń nawet w bardzo wymagających środowiskach
- Łatwość integracji z istniejącą instalacją dzięki wolnemu końcowi kabla
- Wszechstronność zastosowań – do systemów automatyki, czujników, modułów wejść/wyjść i nie tylko
- Elastyczność konfiguracji – długość przewodu na życzenie, możliwość pracy z różnymi systemami przemysłowymi
Profesjonalne złącze M8 żeńskie proste to gwarancja trwałości, łatwej instalacji oraz wszechstronności w każdej aplikacji wymagającej niezawodnego połączenia sygnałów i zasilania urządzeń przemysłowych.
