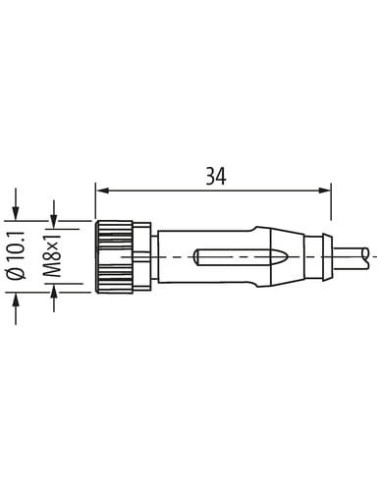

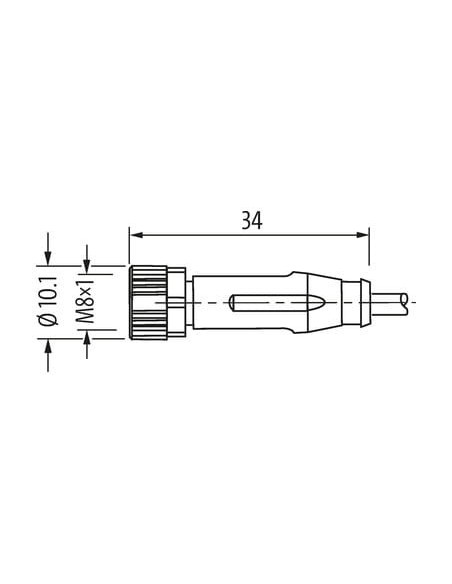

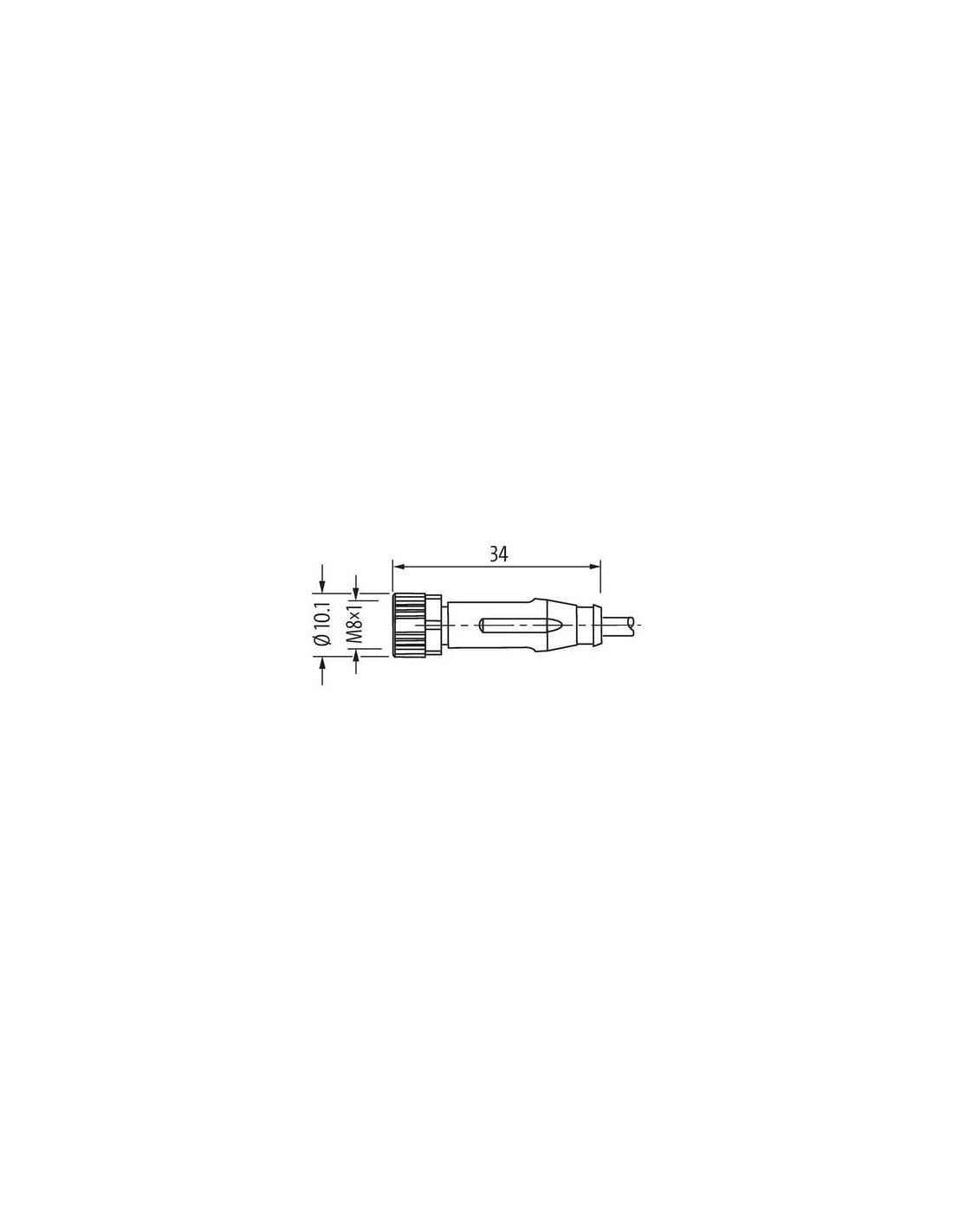

Żeński proste
M8, 8-pinów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

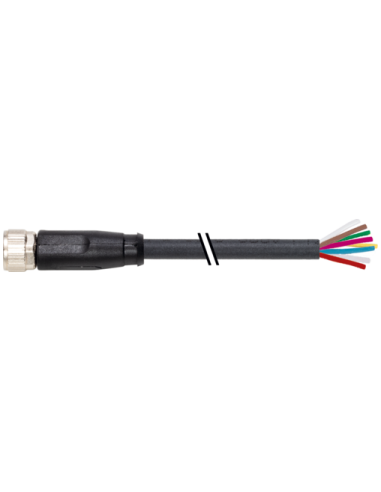

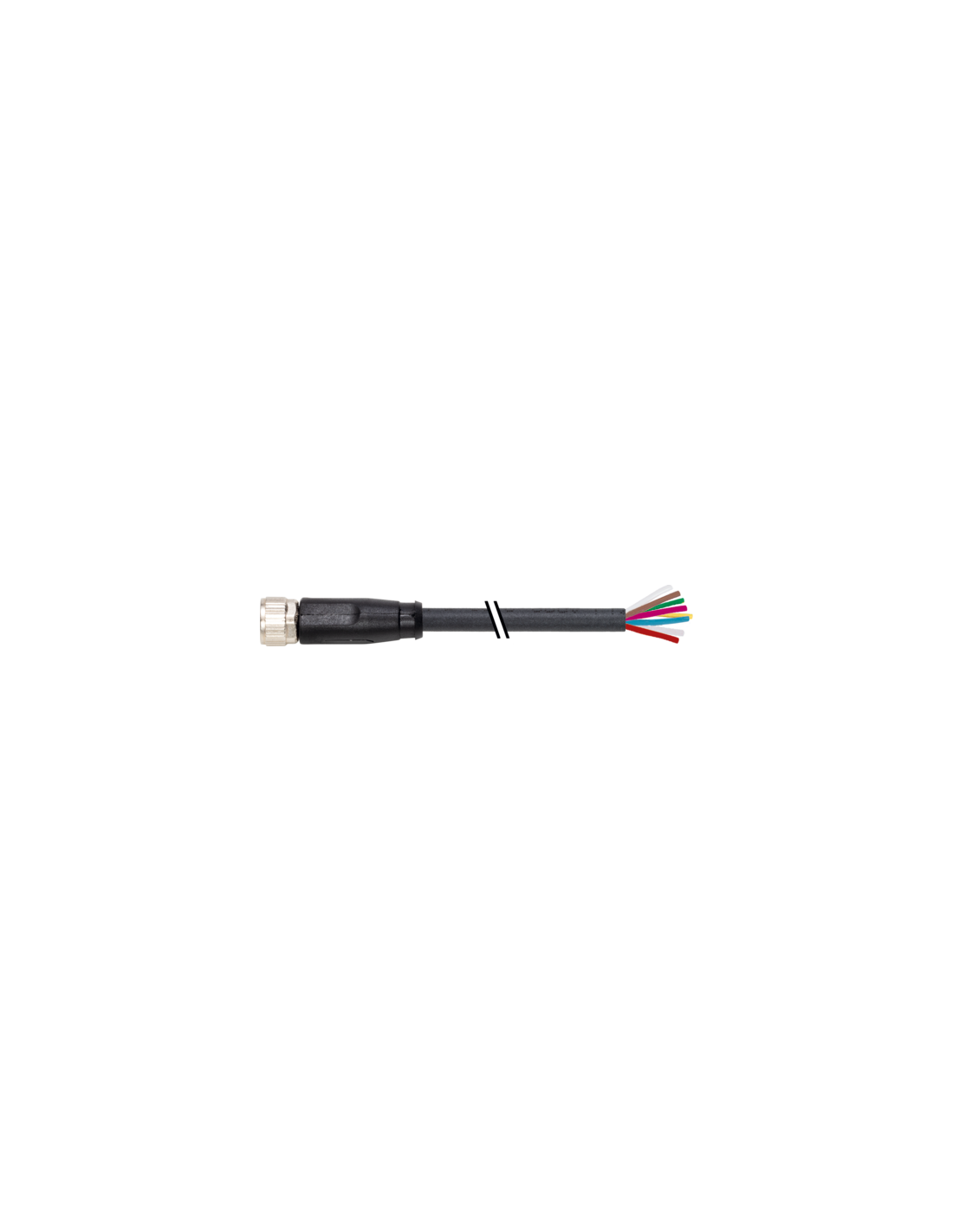

Przewód złączowy M8 8-pinowy żeński 0° do kabla – 7000-08961-6960500
Przewód złączowy M8 z końcówką żeńską (0°) przeznaczony jest do szerokiego zakresu zastosowań przemysłowych. Model 7000-08961-6960500 zapewnia niezawodne połączenie sygnałowe i zasilające w układach automatyki, sterowania maszyn oraz instalacjach wymagających odporności na trudne warunki otoczenia.
Złącze M8 8-pin – wysoka niezawodność i kompaktowość
Złącze M8 posiada 8 pozłacanych pinów, co gwarantuje skuteczną transmisję sygnału nawet w wymagających aplikacjach. Dzięki zastosowaniu obudowy z tworzywa sztucznego odpornego na działanie substancji chemicznych i olejów, złącze sprawdza się w miejscach narażonych na smary, chłodziwa i agresywne media przemysłowe.
- Przemysłowa automatyka
- Czujniki, siłowniki, urządzenia peryferyjne
- Maszyny produkcyjne i linie montażowe
- Systemy wizyjne i robotyka
- Zastosowania wymagające szczelności (IP67)
Budowa i parametry – trwałość oraz elastyczność instalacji
Przewód o długości 5 m, zakończony z jednej strony złączem M8, a z drugiej otwartymi końcówkami, pozwala na łatwe dopasowanie do indywidualnych potrzeb instalacyjnych. Solidna powłoka PUR zapewnia odporność na ścieranie, gięcie oraz działanie substancji chemicznych i olejów. Przewód posiada elastyczne miedziane żyły, co gwarantuje długą żywotność nawet przy pracy w ruchu (C-track, 2 miliony cykli).
- Montaż: włożony i przykręcony (wysoka odporność na drgania)
- Odporność na wodę i pył: stopień ochrony IP67 (zgodnie z normą EN IEC 60529), zapewniający szczelność w warunkach przemysłowych
- Praca w szerokim zakresie temperatur: od -30°C do 80°C
- Przewód PUR: wysokiej jakości powłoka i izolacja z PP dla długiej trwałości oraz odporności na uszkodzenia mechaniczne
- Norma: zgodność z DIN EN 61076-2-104 (M8)
Bezpieczeństwo i trwałość połączeń elektrycznych
Konektor M8 został wyposażony w powłokę styków z miedzi oraz dodatkowymi warstwami niklu, co chroni złącze przed korozją. Optymalne zabezpieczenie przed wstrząsami zapewnia trwałą pracę również w środowiskach narażonych na silne wibracje oraz ruch.
Kodowanie typu A uniemożliwia błędne podłączenie złącza, a średnica przewodu wynosząca 5,5 mm pozwala na stosowanie w standardowych przepustach oraz peszlach.
Możliwości personalizacji i typowe zastosowania
Takie złącza kablowe M8 są powszechnie wykorzystywane do podłączania czujników i elementów wykonawczych zarówno w aplikacjach stacjonarnych, jak i ruchomych. Dzięki otwartemu końcowi przewodu istnieje możliwość dowolnej konfiguracji połączenia ze sterownikami PLC, rozdzielaczami lub innymi urządzeniami automatyki.
- Połączenia sygnałowe i zasilające w automatyce przemysłowej
- Instalacje maszynowe i konstrukcje linii produkcyjnych
- Robotyka oraz technika transportowa
- Modernizacja i naprawy istniejących układów sterowania
Złącze M8 8-pin żeńskie do kabla to uniwersalny, trwały i łatwy w montażu element dedykowany wymagającym środowiskom przemysłowym, gdzie priorytetem są niezawodność, bezpieczeństwo oraz łatwość serwisowania połączeń elektrycznych i sygnałowych.
