Męski 90°

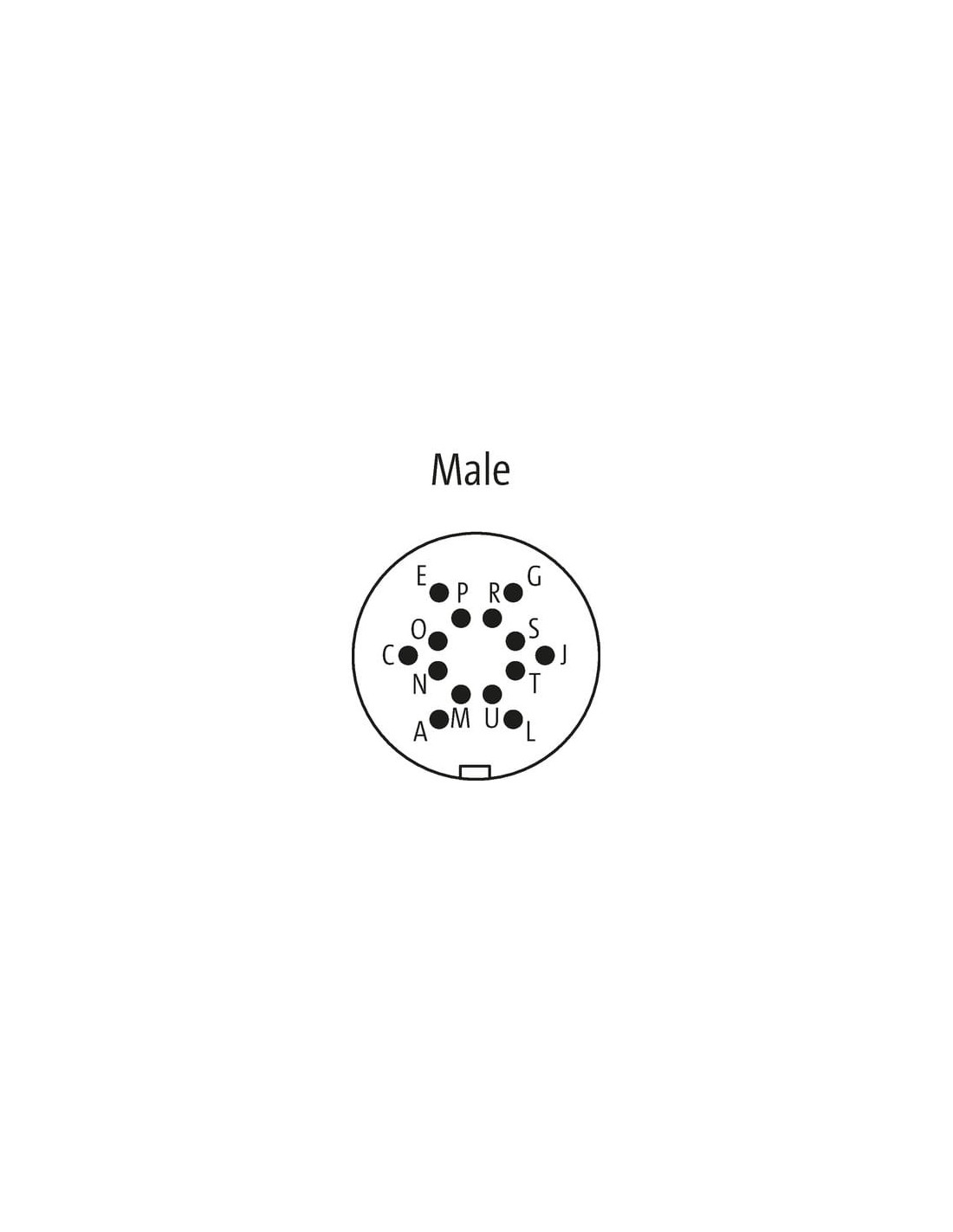

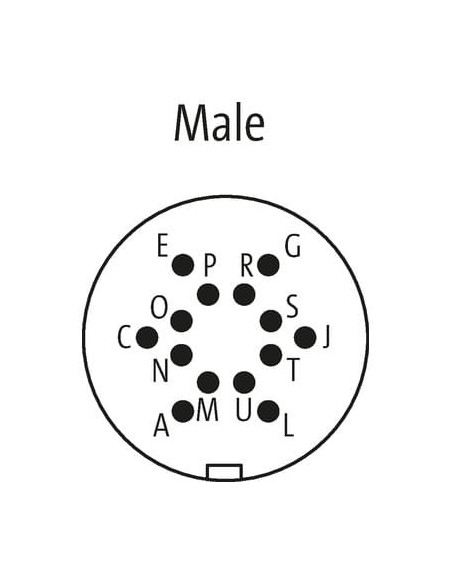

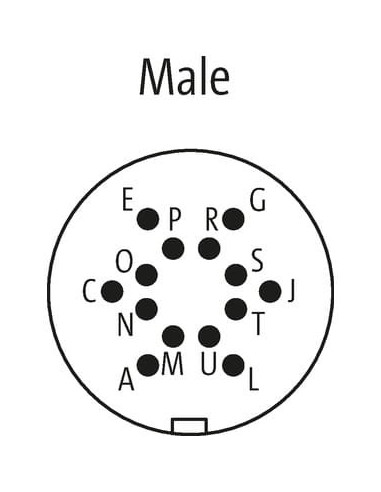

M16, 14-piny
częściowo wykorzystane
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M16 |
| Materiał | PUR |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
Instalowanie | Podłączanie
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Mosiądz |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

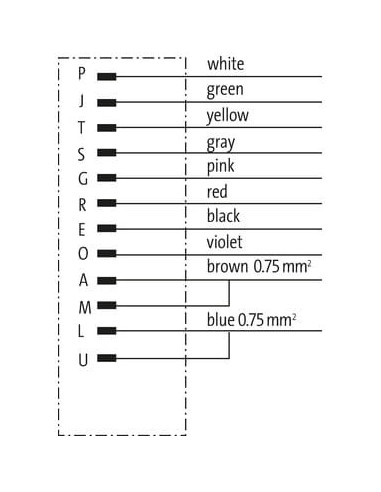

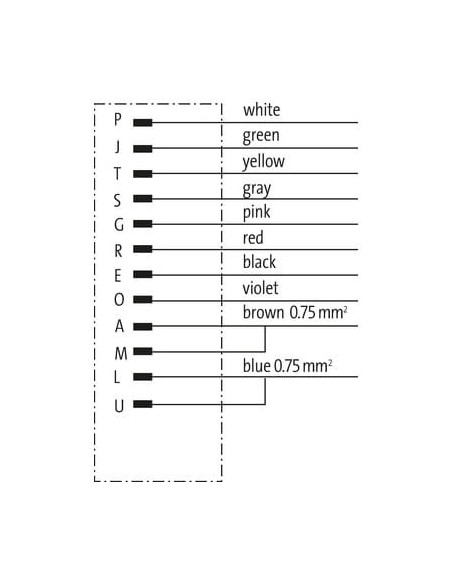

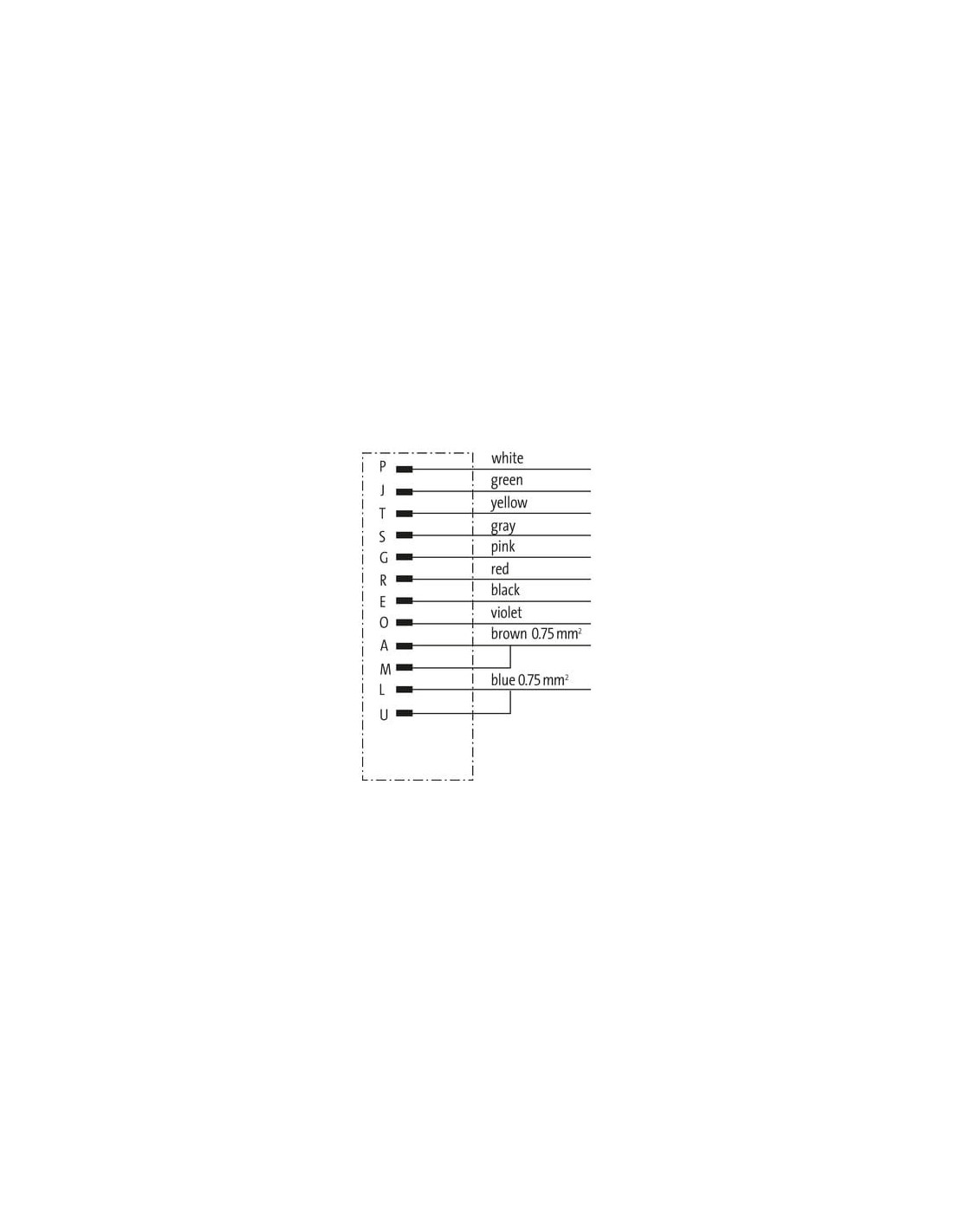

| wire arrangement | biały, zielony, żółty, szary, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, , niebieski |
General data | Cable
| Identyfikacja przewodu | 959 |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | biały, zielony, żółty, szary, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, , niebieski |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Conductor crosssection (wire) | 0,25 mm² |
| Material wire insulation (Data) | PVC |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 0,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |

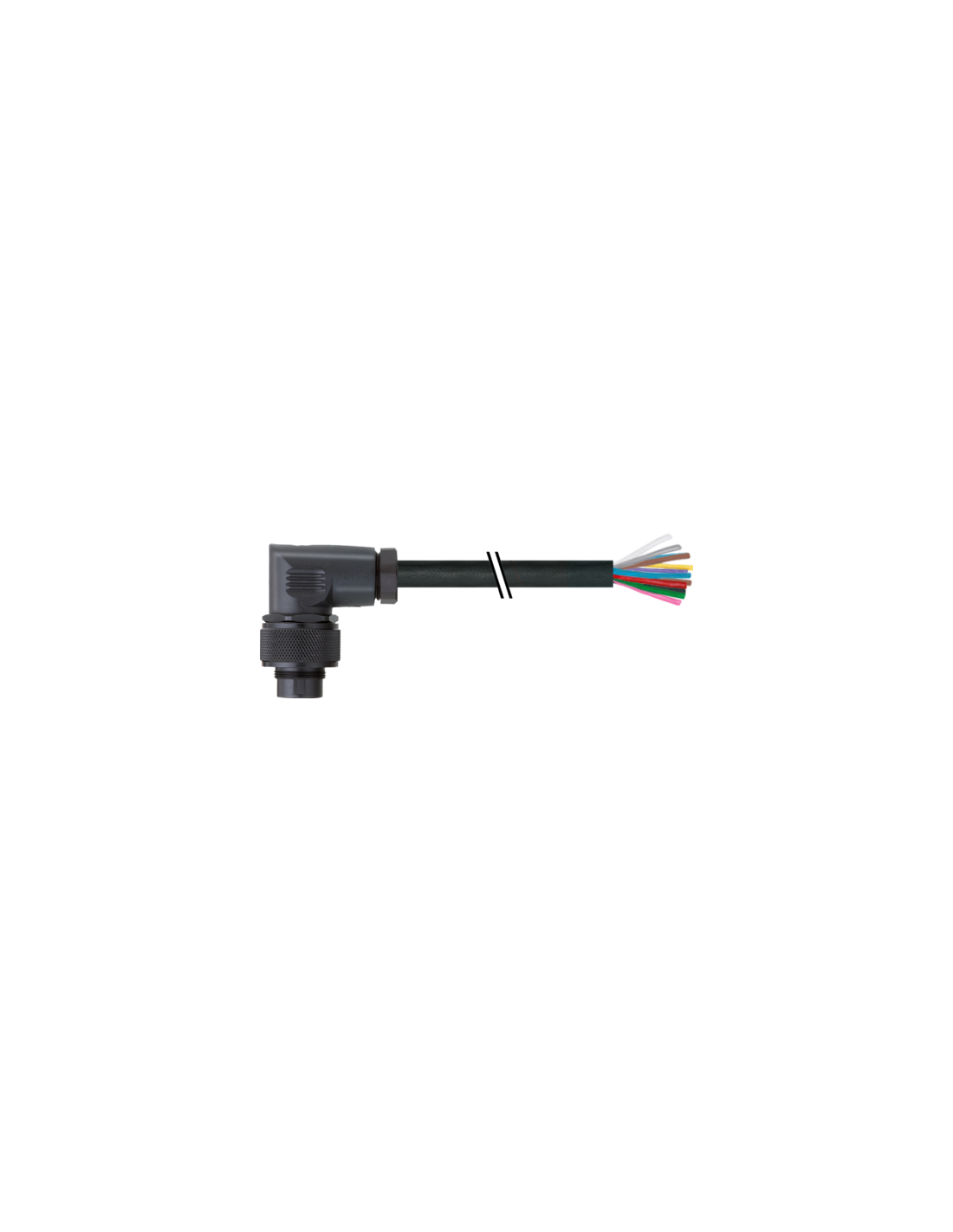

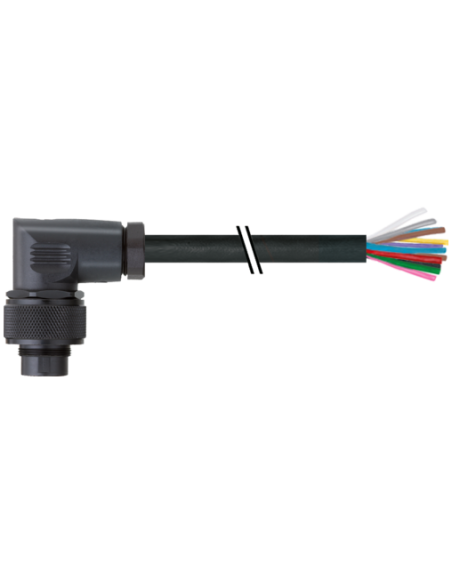

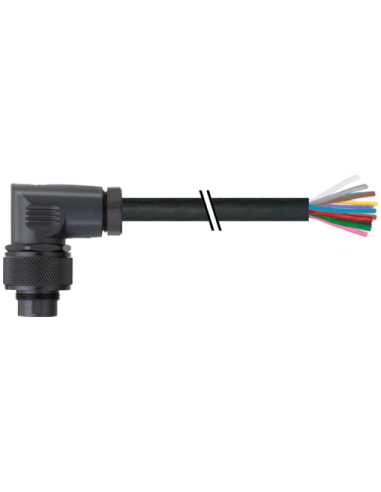

Złącze M16 męskie 90° z otwartym końcem – profesjonalne rozwiązanie do automatyki i przemysłu
Złącze M16 męskie, 90°, otwarty koniec (kod produktu: 7000-16851-9590200) to wytrzymałe i funkcjonalne rozwiązanie przeznaczone do wymagających instalacji elektrycznych oraz automatyki przemysłowej. Kabel o długości 2 metrów, zakończony z jednej strony konektorem męskim M16 pod kątem 90°, a z drugiej otwartym końcem, umożliwia indywidualne dopasowanie połączenia do potrzeb użytkownika.
Kabel M16 do zastosowań przemysłowych i automatyki
Złącze M16 14-pinowe doskonale sprawdza się w połączeniach sygnałowych i zasilających w maszynach, liniach produkcyjnych oraz systemach sterowania. Konstrukcja umożliwia szybkie i pewne wpięcie, a także sprawia, że instalacja przewodu jest wygodna nawet w trudno dostępnych miejscach dzięki zastosowanemu kątowi 90°. Produkt został wyposażony w częściową obsadę pinów oraz opaskę kodującą, co ułatwia rozpoznawanie i zwiększa bezpieczeństwo połączeń.
Najważniejsze zalety złącza M16 90° (męskie) z otwartym końcem
- Profesjonalne połączenie M16 (14-pinowe) – idealne do kompleksowych połączeń sygnałowych i zasilających w aplikacjach przemysłowych.
- Kątowe złącze – ergonomiczne dopasowanie do miejsc o ograniczonej przestrzeni montażowej.
- Możliwość dowolnej konfekcji otwartego końca – gwarantuje elastyczność podczas projektowania szaf sterowniczych i automatyki.
- Trwałe materiały – wtyczka i przewód wykonane z wytrzymałego PUR, osłona śrubowa niklowana, połączenia wewnętrzne oraz izolacja przewodów z PVC zapewniają odporność na ścieranie, wilgoć i olej.
- Ochrona przed czynnikami chemicznymi i płomieniem – zgodność z normami IEC 60332-2-2, UL 1581 FT2 oraz odporność na oleje, benzynę i substancje chemiczne.
- Zakres temperatur pracy – szeroki zakres od -25°C do 85°C (kabel do 70°C) umożliwia montaż w zróżnicowanych warunkach środowiskowych.
Typowe zastosowania złącza M16 90° do automatyki
Złącze M16 z otwartym końcem jest powszechnie wykorzystywane w automatyce przemysłowej, robotyce, technice napędowej, maszynach i urządzeniach produkcyjnych oraz systemach kontroli i monitoringu. Odporność na uszkodzenia mechaniczne oraz działanie substancji chemicznych sprawia, że przewód doskonale sprawdza się także w środowiskach o podwyższonej wilgotności, zapyleniu oraz ekspozycji na ciecze techniczne. Możliwość wykonania indywidualnych długości pozwala na precyzyjne dopasowanie do projektu i optymalizację prowadzenia kabli w szafach sterowniczych.
Budowa przewodu i zgodność z wymaganiami przemysłowymi
Konstrukcja przewodu składa się z 8 żył przesyłowych (0,25 mm²) oraz 2 żył sygnałowych (0,5 mm²), z kolorystycznie oznaczonymi izolacjami, co ułatwia szybki i bezpieczny montaż nawet w złożonych systemach. Czarna izolacja płaszcza zewnętrznego zapewnia trwałość oraz ochronę przed czynnikami zewnętrznymi. Odpowiedni promień gięcia – 15x średnicy przewodu – pozwala na użycie w ruchomych aplikacjach bez ryzyka uszkodzenia.
M16 90° otwarty – uniwersalne rozwiązanie do połączeń elektrycznych
Złącze M16 męskie, kątowe 90°, z otwartym końcem to produkt, który dzięki swojej trwałości i elastyczności w montażu stanowi doskonały wybór dla branży przemysłowej, utrzymania ruchu, serwisu oraz integratorów systemów automatyki.
