AIDA conform
Żeński kątowe
M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

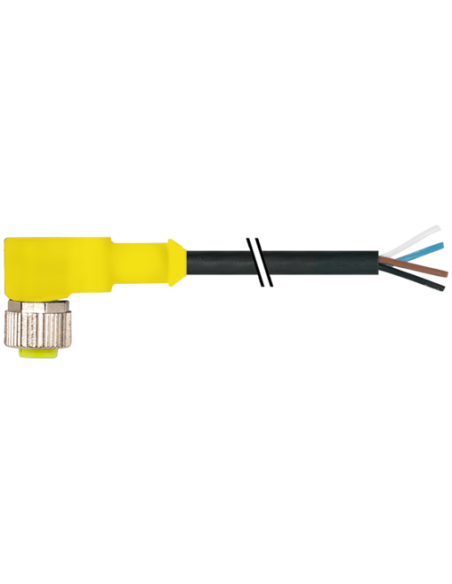

Złącze kątowe M12 żeńskie 90° do kabla AIDA 7030-12341-6341000 – niezawodne połączenie dla automatyki przemysłowej
M12 żeńskie 90° do kabla AIDA 7030-12341-6341000 to uniwersalne i wytrzymałe złącze dedykowane szerokiemu zakresowi aplikacji przemysłowych, gdzie niezawodność połączeń oraz odporność na czynniki zewnętrzne są kluczowe dla zapewnienia ciągłości procesów technologicznych.
Opis konstrukcji oraz główne właściwości złącza M12 90°
Prezentowane złącze M12 żeńskie kątowe charakteryzuje się konstrukcją o kącie 90°, co umożliwia wygodne wyprowadzenie przewodu nawet w ograniczonych przestrzeniach i minimalizuje ryzyko uszkodzenia kabla podczas montażu.
- Trwała obudowa z tworzywa PUR – gwarantuje wysoką odporność chemiczną i na oleje.
- 4 piny – kompatybilne z najpopularniejszymi systemami automatyki.
- Stopień ochrony IP65, IP66K, IP67 – doskonała szczelność przeciwpyłowa, wodoodporna, a nawet odporna na strumień wody pod ciśnieniem.
- Długość kabla 10 m – umożliwia elastyczne podłączenie urządzeń w dużych instalacjach.
- Trwała, niklowana powłoka blokady zapewnia odporność na korozję.
Zastosowania i możliwości wykorzystania złącza M12 AIDA
Kątowe złącze M12 o podwyższonej szczelności i elastycznym kablu to idealne rozwiązanie w:
- Automatyce przemysłowej i liniach produkcyjnych
- Inżynierii maszynowej
- Sensoryce i systemach pomiarowych
- Robotyce, transporcie podzespołów, systemach przenośnikowych
- Instalacjach o podwyższonych wymaganiach dotyczących odporności mechanicznej i środowiskowej
Konstrukcja kabla – bezpieczeństwo i wytrzymałość
Kabel o czterożyłowej budowie (czarny, niebieski, biały, brązowy), wykonany w standardzie PUR, charakteryzuje się:
- Odpornością na UV (DIN EN ISO 4892-2 A)
- Wysoką odpornością na oleje i benzynę
- Właściwościami bezhalogenowymi, bezołowiowymi i wolnymi od kadmu
- Wytrzymałością na ruch gięcia (ponad 10 mln cykli C-track)
- Odpornością na niskie temperatury do -40 °C oraz podwyższoną do 90 °C
Przekrój przewodu 0,34 mm² i elastyczna skrętka zapewniają stabilność parametrów elektrycznych nawet przy intensywnej eksploatacji.
Typowe zalety i korzyści płynące ze stosowania złącza M12 żeńskiego 90°
- Bezbłędna i szybka instalacja – kątowa konstrukcja ułatwia montaż, nawet w trudno dostępnych miejscach, oraz poprawia ergonomię prowadzenia przewodów.
- Wysoki poziom ochrony IP umożliwia stosowanie w warunkach zewnętrznych oraz w środowiskach o wysokiej wilgotności i zapyleniu.
- Niezawodność połączeń sygnałowych i zasilających w szerokim zakresie temperatur operacyjnych.
- Praktyczne oznakowanie żył oraz szeroka kompatybilność ze standardami przemysłowymi DIN EN 61076-2-101 (M12).
Podłączenie i schemat przewodzenia
Schemat podłączeniowy:
- 1 (BN) – brązowy
- 2 (WH) – biały
- 3 (BU) – niebieski
- 4 (BK) – czarny
Wtyk M12 umożliwia szybkie i bezpieczne połączenie z typowymi czujnikami, sterownikami i elementami wykonawczymi w układach automatyki.
Podsumowanie – złącze M12 AIDA 7030-12341-6341000
Złącze kątowe M12 żeńskie 90° AIDA (kod 7030-12341-6341000) to wysoce uniwersalny i odporny komponent, dedykowany do najbardziej wymagających aplikacji przemysłowych, w których istotne jest zachowanie nieprzerwanej komunikacji oraz zasilania w trudnych warunkach eksploatacji.
