Męski prosty
M8 (Snap In), 3-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Typ montażu | włożone |
| Family construction form | M8 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP65 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Material screw connection | PUR |
Dane mechaniczne | Dane montażowe
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

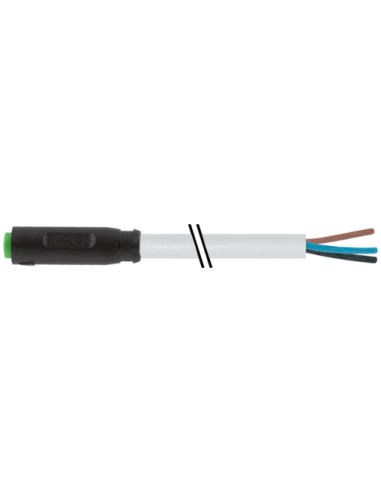

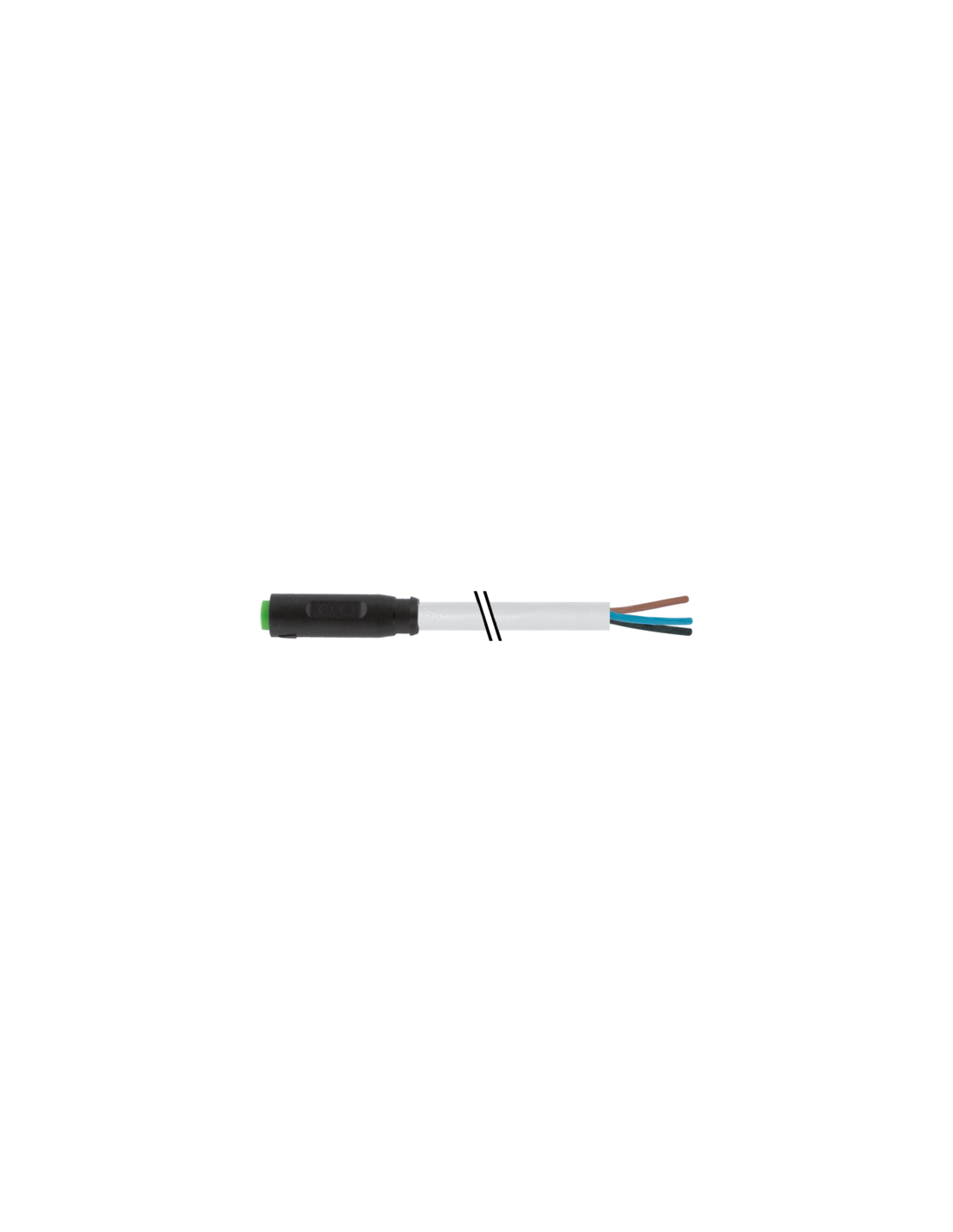

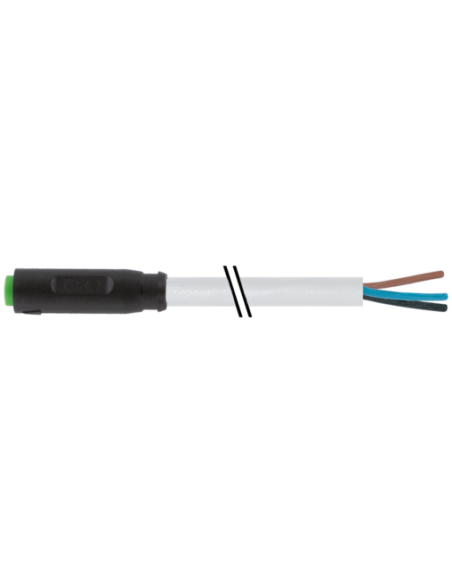

Przewód z wtykiem M8 MSUL0-R 7000-08201-2303000 – 3-pinowy, 30 m PUR
Przewód z wtykiem M8 typu Snap In o długości 30 metrów to wysokiej jakości rozwiązanie do szybkiego i niezawodnego podłączania urządzeń automatyki przemysłowej oraz czujników w środowiskach przemysłowych. Wtyk wyposażony w opaskę kodującą oraz 3 piny zapewnia prostą i pewną instalację, spełniającą wymagania szerokiej gamy aplikacji.
Zalety przewodu M8 Snap In z końcówką kablową
- Odporność na czynniki chemiczne i oleje – powłoka z wytrzymałego tworzywa PUR zapewnia długą żywotność nawet w trudnych warunkach przemysłowych.
- Stopień ochrony IP65 – gwarantuje niezawodność działania w zapylonych lub wilgotnych środowiskach.
- Elastyczność montażu – końcówka z otwartymi żyłami umożliwia indywidualne dopasowanie i podłączanie przewodu do układów sterowania lub rozdzielni.
- Dobra odporność mechaniczna – kabel przystosowany do wielokrotnego zginania i ruchu, co pozwala na zastosowanie w automatyce ruchu (dynamiczne aplikacje).
- Bezhalogenowy i bezołowiowy materiał – zwiększa bezpieczeństwo użytkowania, również pod względem środowiskowym.
Zastosowania przewodu z wtykiem M8 3-pinowym
Produkt MSUL0-R 7000-08201-2303000 znajduje zastosowanie w wielu systemach automatyki i robotyki, m.in.:
- Połączenia czujników i elementów wykonawczych w maszynach przemysłowych.
- Integracja z modułami I/O w szafach sterowniczych.
- Okablowanie linii produkcyjnych, przenośników i systemów transportowych.
- Systemy bezpieczeństwa w fabrykach.
Charakterystyka techniczna przewodu M8 Snap In
Przewód jest przeznaczony do profesjonalnych zastosowań przemysłowych, gdzie wymagana jest niezawodność, szybka instalacja oraz trwałość. Dzięki powłoce PUR oraz wysokiej giętkości przewodu nadaje się do aplikacji stacjonarnych, jak i dynamicznych, np. w ruchomych maszynach. Dopuszczalna temperatura pracy wynosi od -40°C do 85°C (w zależności od ruchu i stałości instalacji), a klasa szczelności IP65 zapewnia odporność na wnikanie pyłu i wody.
Budowa i oznaczenie przewodów
- Kolory żył: brązowy (BN), niebieski (BU), czarny (BK).
- Długość kabla: 30 metrów.
- Przekrój żył: 0,25 mm², miedziane, klasa 6.
- Izolacja płaszcza: szara PUR, odporna na większość chemikaliów i olejów.
- Zgodność z normą: DIN EN 61076-2-104 (M8).
Typowe możliwości wykorzystania
Przewód M8 3-pinowy o długości 30 metrów jest stosowany w przemyśle spożywczym, farmaceutycznym, automatyce magazynowej, a także w systemach transportu oraz maszynach CNC. Uniwersalna budowa pozwala na szybkie połączenie z wieloma urządzeniami, również tam, gdzie wymagane są długie odcinki kablowe przy zachowaniu wysokiej jakości sygnału.
