Męski prosty
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 292 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

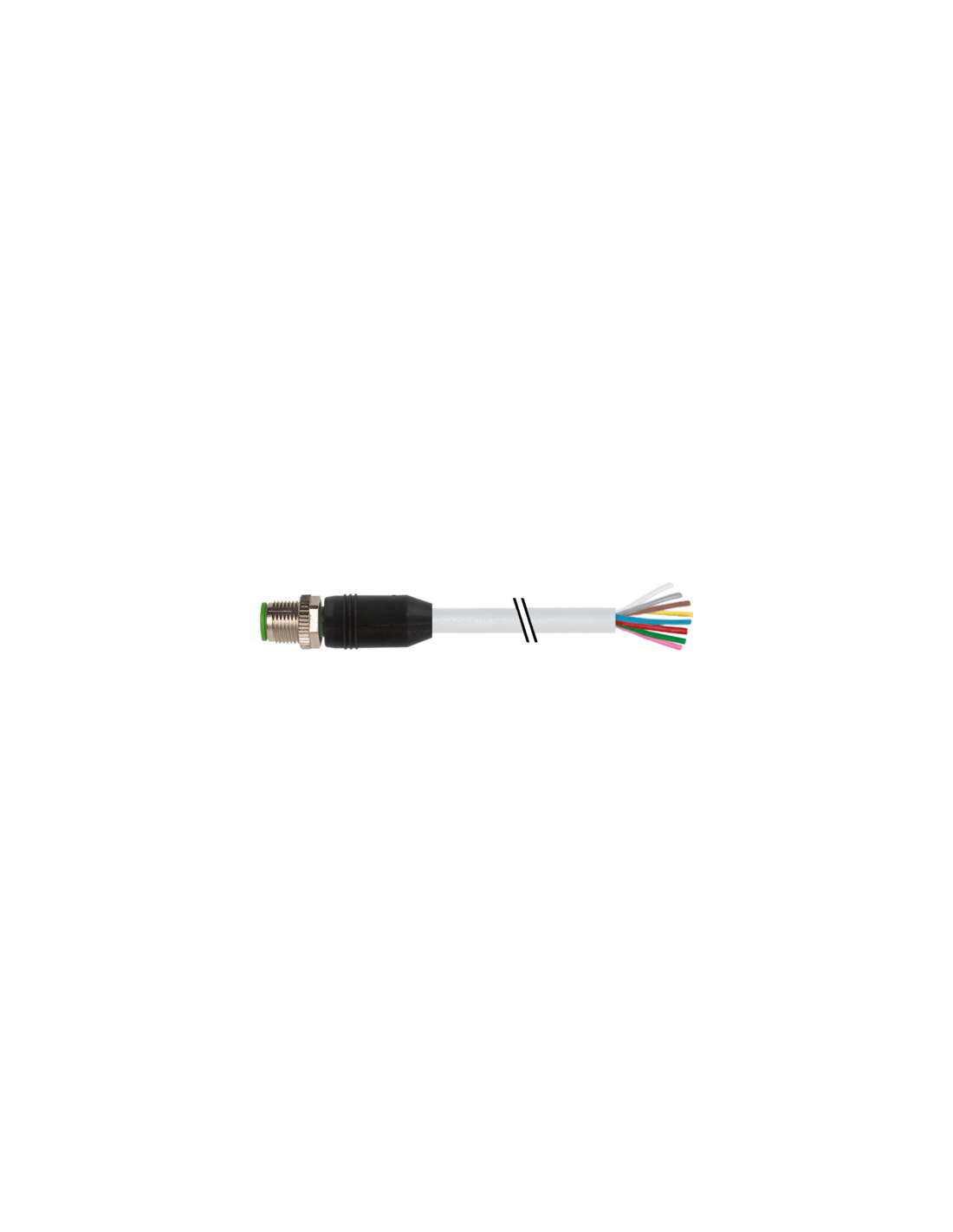

Konektor M12 męski prosty z wolnym końcem przewodów 8-pin, 15 m – 7000-17001-2921500
Konektor M12 męski prosty z wolnym końcem przewodów typu 8-pin to rozwiązanie dedykowane wymagającym aplikacjom przemysłowym, w których niezbędna jest niezawodność połączeń elektrycznych, odporność na warunki środowiskowe oraz prosty montaż. To popularny element infrastruktury automatyki, stosowany w systemach sterowania maszyn, czujnikach, urządzeniach technologicznych oraz w systemach transportu.
Budowa i trwałość konektora M12 męskiego
Złącze M12 o prostym wyprowadzeniu przewodów gwarantuje pewne i bezpieczne połączenie dzięki śrubowemu mocowaniu oraz standardom IP65, IP66K, IP67. Konektor wyposażony jest w powłokę blokady wykonaną z niklowanego cynku, a korpus z trwałego tworzywa PUR, co zapewnia wysoką odporność na chemikalia, oleje oraz inne agresywne media. Konektor M12 męski może być stosowany zarówno w środowisku suchym, jak i wilgotnym, oraz w miejscach narażonych na wibracje i obciążenia mechaniczne.
Zastosowania konektora M12 męskiego z wolnym końcem przewodów
- Automatyka przemysłowa – łączenie czujników, siłowników, zaworów
- Systemy transportujące i linie produkcyjne – przesył sygnałów sterujących
- Maszyny pakujące i urządzenia systemów bezpieczeństwa
- Instalacje robotów i serwonapędów
- Budowa maszyn, logistyka, przemysł spożywczy
Dzięki możliwości wykorzystania wolnego końca przewodu konektor pozwala na swobodne dopasowanie długości i sposobu podłączenia do specyficznych potrzeb aplikacji. Standardowe oznaczenia kolorystyczne przewodów oraz przejrzysta numeracja pinów (zgodnie z normą DIN EN 61076-2-101) ułatwiają szybkie i bezbłędne wykonanie połączeń elektrycznych.
Kluczowe zalety i cechy konektora M12
- 8-pinowa konstrukcja umożliwiająca przesyłanie sygnałów wielokanałowych
- Długość kabla 15 m zapewnia dużą elastyczność instalacyjną
- Wysoka odporność na oleje, chemikalia i ścieranie (poliuretanowy płaszcz PUR)
- Możliwość pracy w szerokim zakresie temperatur (-40°C do 90°C)
- Pozłacane styki zwiększają niezawodność połączenia, nawet w trudnych warunkach
- Ochrona przed drganiami i wstrząsami
- Możliwość stosowania w instalacjach ruchomych i na zewnątrz hal produkcyjnych
Typowe parametry techniczne konektora M12 7000-17001-2921500
Standardowe podłączenie na gwincie M12 x 1 umożliwia błyskawiczny montaż i demontaż. Zastosowanie wysokiej klasy materiałów przewodów (skrętka miedziana) oraz powłok bezhalogenowych gwarantuje długowieczność, nawet w intensywnie eksploatowanych instalacjach. Precyzyjna geometria złącza oraz fabryczna numeryzacja przewodów pozwalają na bezproblemowe podłączanie w systemach automatyki.
Schematy i kodowanie przewodów
Oznaczenie przewodów według koloru:
1 – biały (WH), 2 – brązowy (BN), 3 – zielony (GN), 4 – żółty (YE), 5 – szary (GY), 6 – różowy (PK), 7 – niebieski (BU), 8 – czerwony (RD).
Dzięki załączonym rysunkom możliwa jest łatwa identyfikacja rozmieszczenia pinów oraz kolorów przewodów, co ułatwia szybką integrację w ramach istniejących i nowych instalacji.
Konektor M12 męski prosty – funkcjonalność i bezpieczeństwo
Produkt spełnia międzynarodowe normy DIN EN 61076-2-101 oraz posiada certyfikaty jakości i bezpieczeństwa. Wysoka klasa ochrony pozwala na pracę w trudnych warunkach przemysłowych, zapewniając długotrwałą i bezpieczną eksploatację urządzeń oraz minimalizując ryzyko awarii.
