AIDA conform
Żeński kątowe
M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

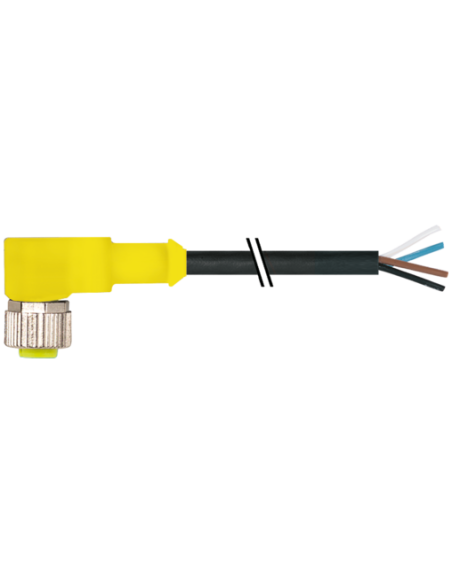

Złącze kątowe M12 żeńskie 90° do przewodu – 4 piny, 5 m, AIDA 7030-12341-6340500
Złącze kątowe M12 żeńskie 90° z przewodem AIDA o długości 5 metrów to rozwiązanie przeznaczone do profesjonalnych instalacji automatyki przemysłowej, robotyki oraz systemów przesyłu sygnału. Złącze doskonale sprawdzi się w środowiskach wymagających wysokiej odporności na czynniki mechaniczne oraz warunki atmosferyczne.
Wtyk M12 4-pinowy w wersji kątowej zapewnia wygodę montażu w trudno dostępnych miejscach oraz gwarantuje stabilne i bezpieczne połączenie sygnałowe. Kompaktowa konstrukcja oraz zastosowanie materiałów wysokiej jakości umożliwia pracę nawet w wymagających warunkach przemysłowych.
Specjalistyczna budowa złącza M12 i właściwości techniczne
- Złącze żeńskie M12, kątowe 90° – przeznaczone do aplikacji, gdzie konieczne jest poprowadzenie przewodu pod kątem, co pozwala zaoszczędzić miejsce.
- Obudowa wykonana z wytrzymałego tworzywa PUR – gwarantuje odporność na chemikalia, oleje oraz uszkodzenia mechaniczne.
- Blokada cynkowa, niklowana – zapewnia solidne i pewne połączenie.
- Stopień ochrony IP65, IP66K, IP67 – szczelność złącza chroni instalację przed pyłem, wodą oraz chwilowym zanurzeniem.
- Oznaczenia kolorów przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – ułatwiają poprawne podłączenie.
- Długość kabla 5 metrów – przewód elastyczny i wytrzymały, umożliwiający montaż nawet w trudnych warunkach.
- Szeroki zakres temperatury pracy: od -25°C do +85°C, dzięki czemu złącze z powodzeniem znajduje zastosowanie zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
Typowe zastosowania i zalety złącza M12 żeńskiego kątowego
- Automatyka przemysłowa – szybkie i niezawodne połączenie czujników, siłowników i modułów I/O w liniach produkcyjnych, maszynach i urządzeniach.
- Systemy sterowania i robotyki – dedykowane do wymagających środowisk, w których niezbędna jest odporność na drgania i oleje.
- Aplikacje transportowe i magazynowe – bezpieczna transmisja sygnałów, nawet podczas intensywnej eksploatacji i częstych obciążeń dynamicznych.
- Zastosowanie w układach mobilnych – dzięki wzmocnionej konstrukcji oraz odporności na zginanie i skręcanie przewodu.
- Spełnia rygorystyczne normy DIN EN 61076-2-101 (typ M12)
Wyprowadzony przewód PUR charakteryzuje się wysoką elastycznością oraz odpornością na uszkodzenia mechaniczne, promieniowanie UV i ogólne czynniki środowiskowe. Kabel posiada żyły skręcane, co gwarantuje lepszą odporność na łamanie oraz większą wytrzymałość na cykle zginania i podłużne skręty.
Bezpieczeństwo oraz komfort użytkowania złącza M12
Łatwy montaż z użyciem klucza SW13 oraz możliwość przykręcenia złącza zapewniają szybkie i pewne mocowanie w instalacji. Klasa szczelności pozwala na stosowanie złącza nawet w środowiskach narażonych na wysoką wilgotność, pył czy zachlapania.
Stosowanie oznaczeń i uniwersalnego kodowania A umożliwia kompatybilność z wieloma rozwiązaniami dostępnymi na rynku przemysłowym.
Podsumowanie najważniejszych cech złącza M12 żeńskiego 90° AIDA 7030-12341-6340500
- Złącze M12 4-pin, żeńskie, kątowe (90°)
- Długość przewodu: 5 m
- Materiał obudowy i przewodu: PUR
- Stopień ochrony: IP65, IP66K, IP67
- Odporność na chemikalia, oleje, promieniowanie UV
- Temperatura pracy: -25°C do +85°C
- Prąd maksymalny: 4 A
Złącze M12 AIDA 7030-12341-6340500 to niezawodne i wszechstronne rozwiązanie do instalacji przemysłowych, gdzie kluczowa jest odporność, wygoda montażu oraz niezawodność transmisji sygnałów elektrycznych.
