Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

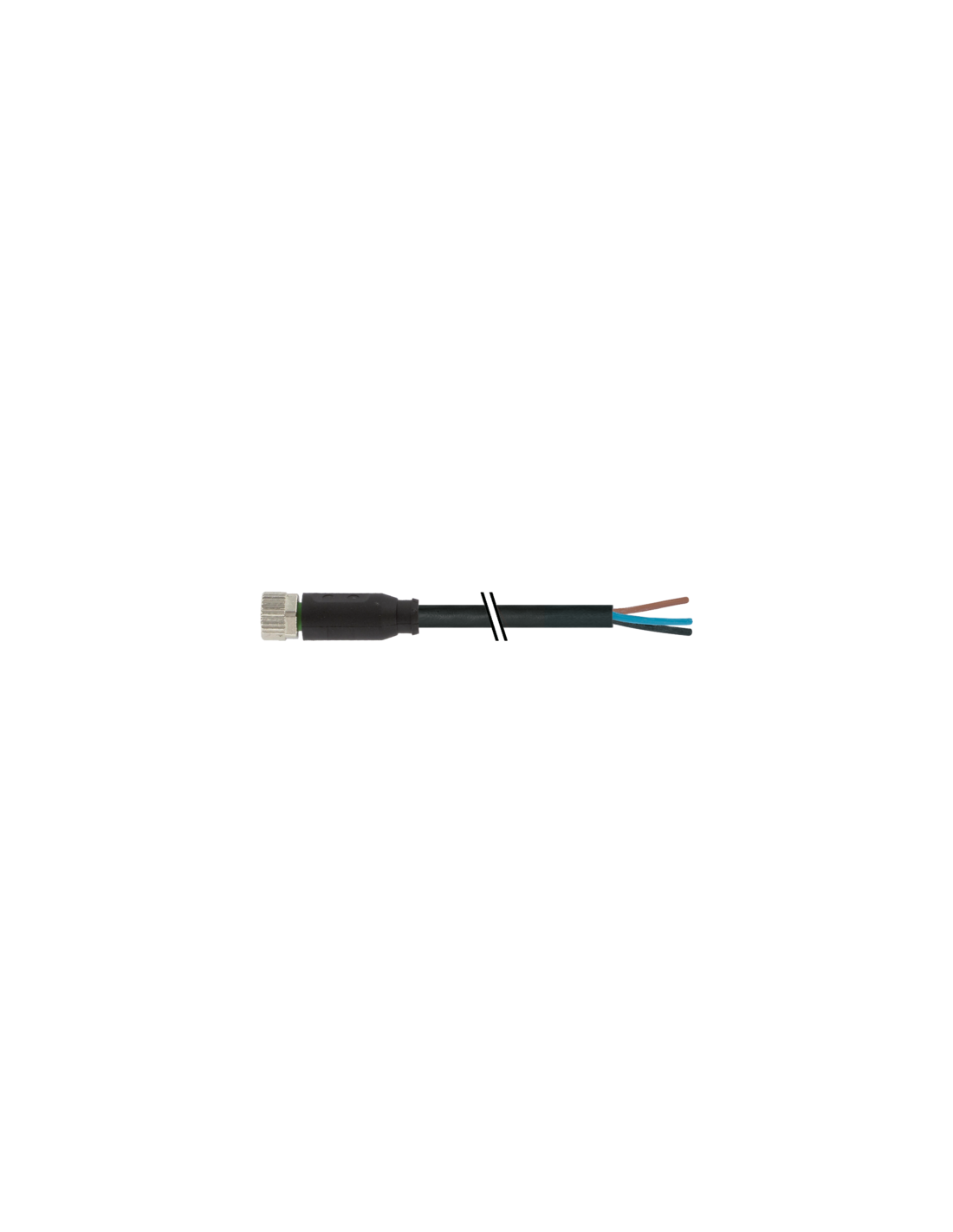

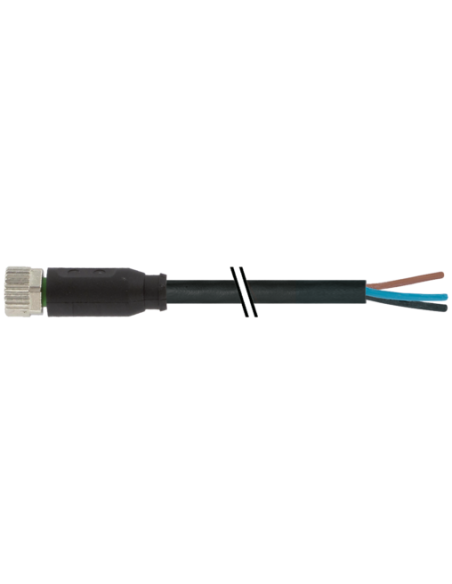

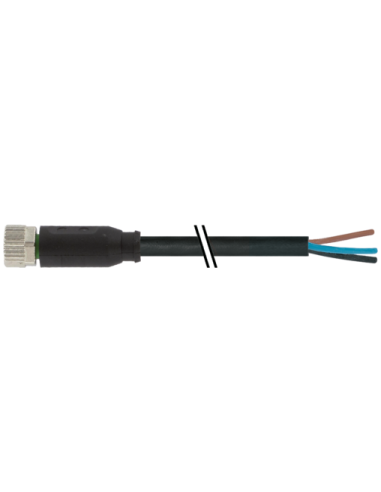

Konektor M8 żeński z prostym wyprowadzeniem kablowym – 3 piny, 2 m (7000-08041-6300200)
Konektor M8 żeński z prostym wyprowadzeniem kablowym o długości 2 m to niezawodne rozwiązanie do wykonywania połączeń elektrycznych w różnorodnych aplikacjach przemysłowych. Dzięki solidnej konstrukcji i wysokiej odporności na czynniki zewnętrzne sprawdza się zarówno w środowiskach suchych, jak i wilgotnych, a także tam, gdzie wymagana jest wytrzymałość na oleje i chemikalia.
Montaż i budowa – prosty żeński konektor M8 z wolnym końcem kabla
Prosta konstrukcja z żeńskim końcem M8 pozwala na łatwą i szybką instalację w miejscach o ograniczonej przestrzeni. Konektor posiada trzy pozłacane piny, zapewniające niską rezystancję styku oraz wysoką jakość transmisji sygnału i zasilania. Gwint M8 x 1 umożliwia pewne i stabilne połączenie mechaniczne, a radełkowana nakrętka z tworzywa ułatwia skręcanie ręczne.
- Obudowa z odpornego tworzywa PUR – zapewnia ochronę mechaniczną oraz wysoką odporność chemiczną i olejoodporność.
- Wolny koniec kabla umożliwia uniwersalne zastosowanie w instalacjach (automatyka, sensoryka, robotyka, maszyny).
- Długość przewodu 2 m – elastyczność montażu w różnych konfiguracjach urządzeń.
Typowe zastosowania – automatyka, sensoryka, przemysł maszynowy
Konektor M8 żeński z końcówką kablową wykorzystywany jest przede wszystkim w przemyśle automatyki do podłączania czujników, siłowników, wyłączników krańcowych oraz innych urządzeń sterujących i wykonawczych. Łatwość adaptacji, dzięki otwartemu zakończeniu kabla, pozwala łączyć konektor z różnorodnymi układami elektronicznymi oraz sterownikami przemysłowymi.
- Podłączanie czujników z wyjściem M8
- Przewody zasilające lub sygnałowe do układów automatyki
- Konstrukcje maszyn i linii montażowych
- Rozwiązania robotyczne oraz przenośniki
- Moduły I/O i elementy systemów zdecentralizowanych
Wytrzymałość i odporność – kluczowe cechy produktu
Wysoka klasa szczelności IP65/IP66K/IP67 sprawia, że złącze jest zabezpieczone przed wilgocią, pyłem oraz krótkotrwałym zanurzeniem w wodzie. Odporność na UV, oleje oraz środki chemiczne umożliwia stosowanie w wymagających środowiskach przemysłowych. Konektor spełnia normę DIN EN 61076-2-104 i posiada odpowiednie certyfikaty (np. cURus).
- Zakres temperatury pracy: -25°C do 85°C
- Odpowiedni do peszli o średnicy wewnętrznej 6,5 mm
- Trwałość mechaniczna oraz zabezpieczenie przeciwwstrząsowe
- Kodowanie typu „A” zapobiega pomyłkom podczas podłączania
- 3 żyły o przekroju 0,25 mm² – precyzyjny i bezpieczny przesył sygnałów i zasilania
Możliwości instalacyjne i budowa przewodu
Przewód wykonany z elastycznego PUR bezhalogenowego, bez kadmu i silikonu, zapewnia długotrwałą eksploatację oraz dużą odporność na zginanie i ścieranie. Budowa skrętkowa (klasa 6) zapewnia elastyczność oraz minimalizuje ryzyko uszkodzeń w trakcie pracy dynamicznej.
- Promień zgięcia na stałe: 5 x średnica zewnętrzna przewodu
- Liczba cykli gięcia (C-track): 10 milionów przy 25°C
- Barwy żył: brązowy (BN), niebieski (BU), czarny (BK)
Konektor M8 żeński, prosty z wolnym kablem to uniwersalne rozwiązanie do zastosowań, gdzie kluczowa jest szybka, niezawodna i odporna na warunki środowiskowe instalacja połączeń sygnałowych i zasilających.
