Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.
Żeński proste
M12 F&B Pro
4-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |

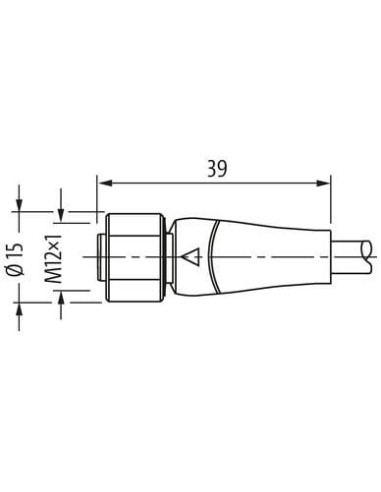

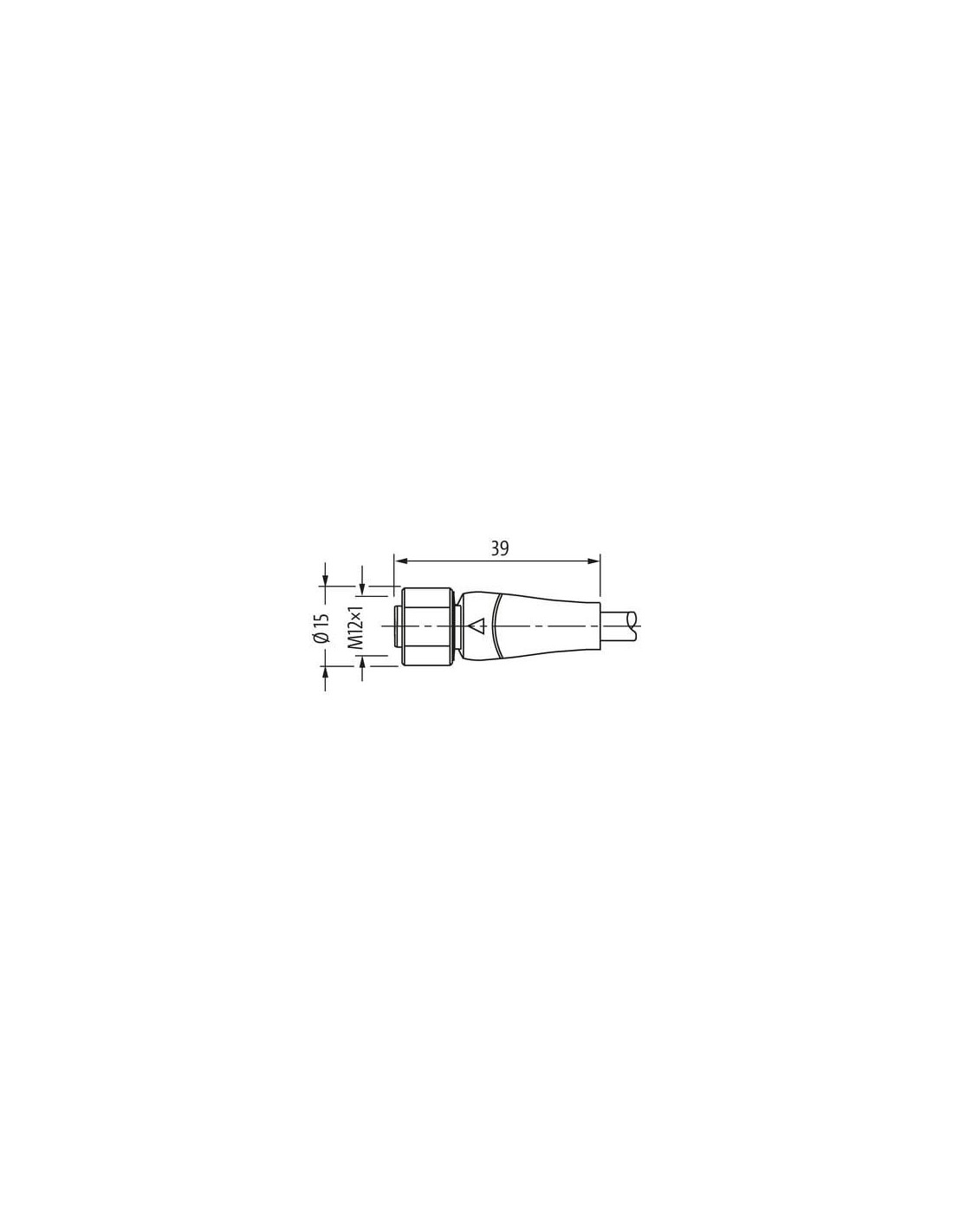

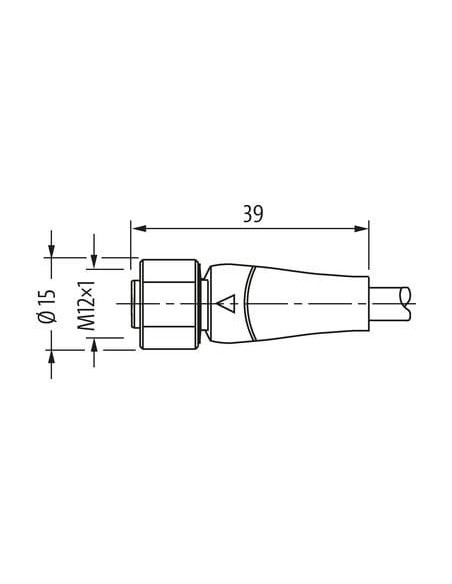

| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 321 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

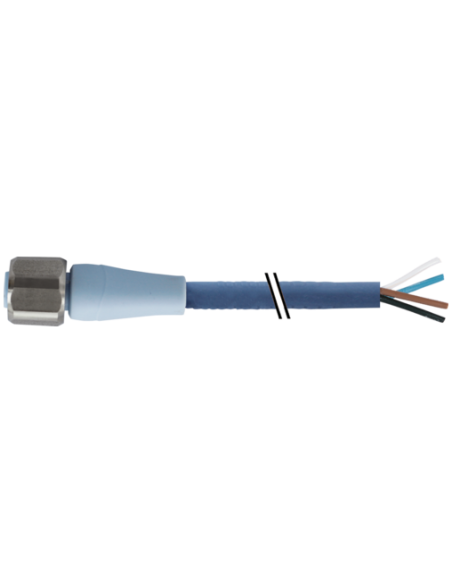

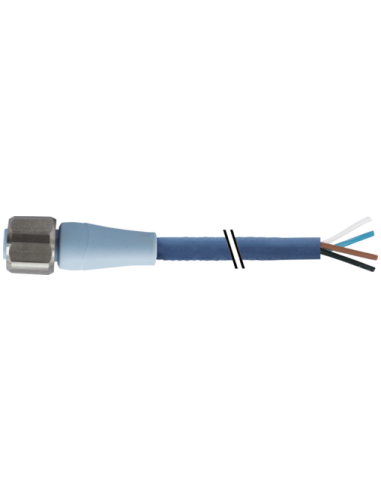

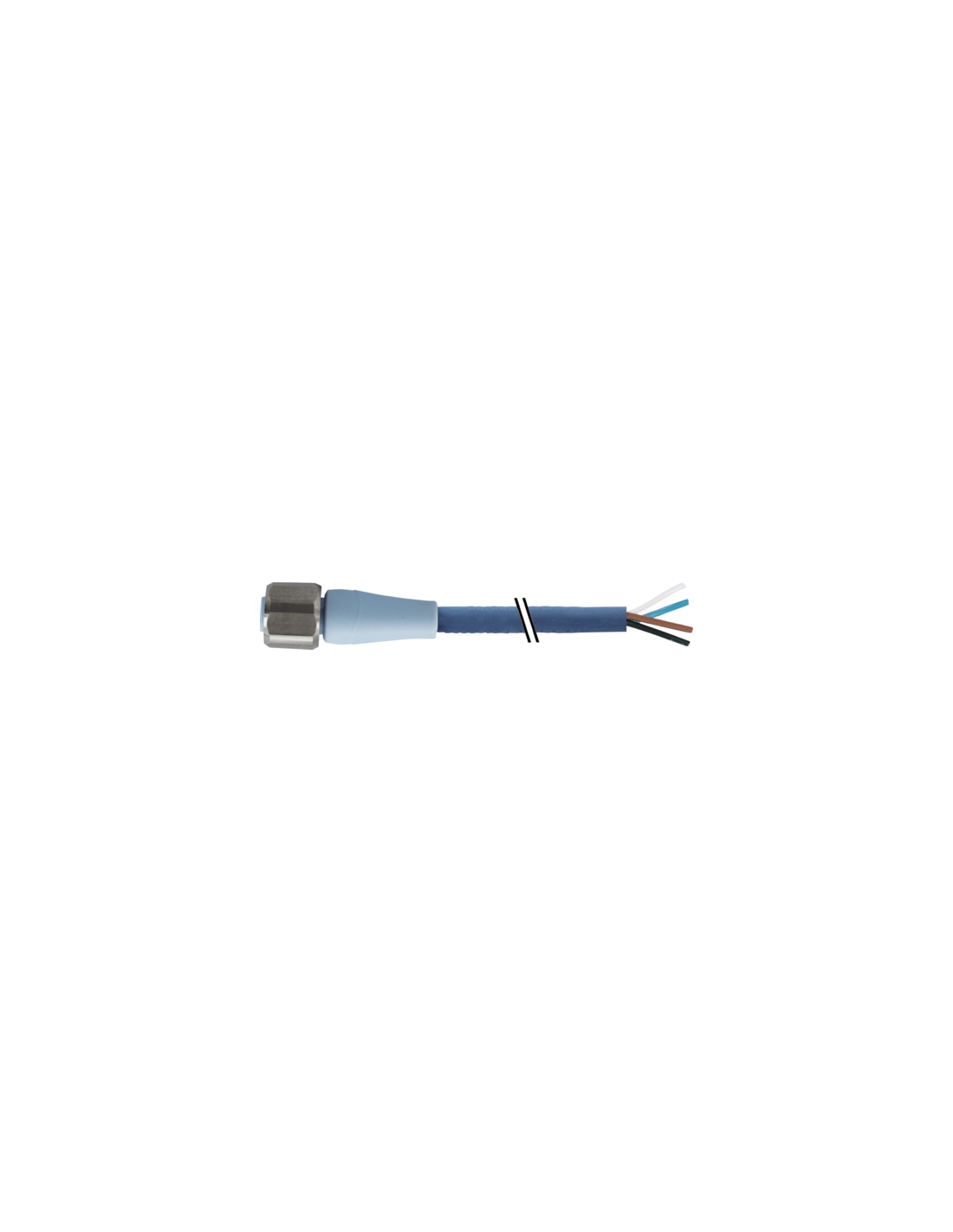

Złącze M12 żeńskie prostokątne do zastosowań w przemyśle spożywczym – F&B PP-Line 7024-12221-3210030
Złącze M12 4-pinowe żeńskie F&B Pro to wysokiej jakości komponent do połączeń elektrycznych, opracowany specjalnie z myślą o wymagających warunkach panujących w przemyśle spożywczym, farmaceutycznym oraz przetwórczym. Produkt charakteryzuje się wysoką odpornością na czynniki chemiczne, wodę i oleje, a także na zmywanie pod ciśnieniem, co czyni go niezawodnym rozwiązaniem w środowiskach wymagających zachowania ścisłych norm higienicznych.
Złącze M12 do kabli – wytrzymałość i bezpieczeństwo połączenia
Obudowa złącza została wykonana z wytrzymałego tworzywa sztucznego PP, które cechuje się wyjątkową odpornością chemiczną. Zakrętka oraz elementy blokujące są wykonane z wysokiej jakości stali nierdzewnej 1.4404 (V4A), co zapewnia wysoki poziom ochrony antykorozyjnej.
Stopień ochrony IP65, IP68 oraz IP69K gwarantują pełną szczelność nawet podczas czyszczenia metodą wysokociśnieniową, co sprawia, że złącze jest idealnym rozwiązaniem dla aplikacji, w których wymagana jest maksymalna odporność na wilgoć i pył.
Zastosowania złączy M12 F&B w automatyce i systemach sterowania
- Maszyny i linie produkcyjne w branży spożywczej i napojów – odporność na środki myjące i dezynfekujące.
- Obszary przemysłu chemicznego oraz farmaceutycznego – pewne podłączenie w środowisku narażonym na kontakt z agresywnymi mediami.
- Systemy automatyki, czujników oraz siłowników, gdzie wymagany jest niezawodny przesył sygnałów i zasilania.
- Przemysł mleczarski, rybny, mięsny oraz cukierniczy – wszędzie tam, gdzie liczy się odporność materiałów na korozję oraz łatwość utrzymania higieny.
Przewód do złącza M12 – elastyczność i trwałość
W zestawie ze złączem znajduje się przewód o długości 0,3 m pokryty wytrzymałą powłoką TPE-S. Zastosowano tutaj 4 żyły skręcane (czarny, niebieski, biały, brązowy), co zapewnia doskonałe parametry elektryczne i mechaniczne w długotrwałej eksploatacji.
Izolacja przewodów oraz powłoka kablowa są wolne od halogenów, silikonu i metali ciężkich, co spełnia wymagania dotyczące pracy w strefach o podwyższonych wymaganiach bezpieczeństwa. Przewód charakteryzuje się odpornością na płomień wg UL 1581 i IEC 60332-2-2 oraz bardzo dobrymi właściwościami elastycznymi (wytrzymuje do 4 mln cykli w prowadnicy C-track).
Ergonomia i prostota montażu
Złącze M12 żeńskie zostało zaprojektowane z myślą o łatwym i szybkim montażu – umożliwia zarówno wkręcanie, jak i zatrzaskowy montaż dzięki gwintowi M12 x 1 oraz rozstawowi klucza SW14. Dodatkowe rozwiązania zabezpieczają przed przypadkowym poluzowaniem podczas pracy maszyn (wstrząsoodporność).
Pozłacane styki gwarantują niezawodny kontakt przez cały okres użytkowania urządzenia, a oznaczenie kolorystyczne przewodów pozwala na szybkie i prawidłowe podłączenie do układów sterowania zgodnie ze schematem.
Parametry techniczne złącza M12 F&B PP-Line 7024-12221-3210030 – kluczowe cechy
- Standard złącza: M12 x 1, typ A, 4 piny, proste
- Materiał obudowy: PP, stal nierdzewna 1.4404 (V4A) na nakrętki i blokady
- Zakres temperatury pracy: od -40°C do +105°C
- Dopuszczalne napięcie pracy: do 250 V AC/DC
- Maksymalny prąd na styk: 4 A
- Stopień ochrony: IP65, IP68, IP69K
- Długość kabla: 0,3 m (dostępne również inne długości na zamówienie)
Złącze M12 F&B PP-Line to niezawodne rozwiązanie do profesjonalnych aplikacji przemysłowych, oferujące trwałość, szczelność i odporność chemiczną, które spełniają wymagania branży spożywczej i czystego przemysłu.
