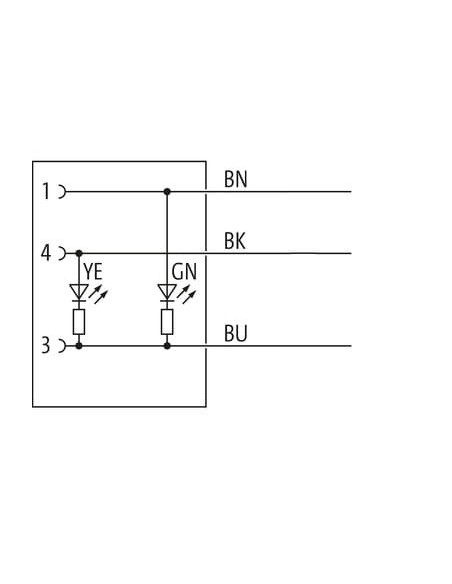

Żeński kątowe
M8, 3-piny
2× LED (PNP)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

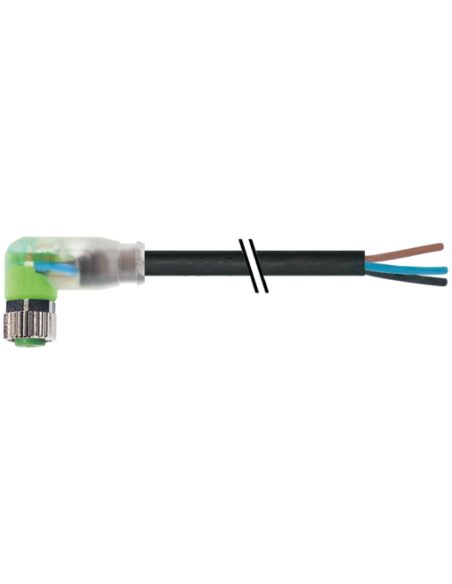

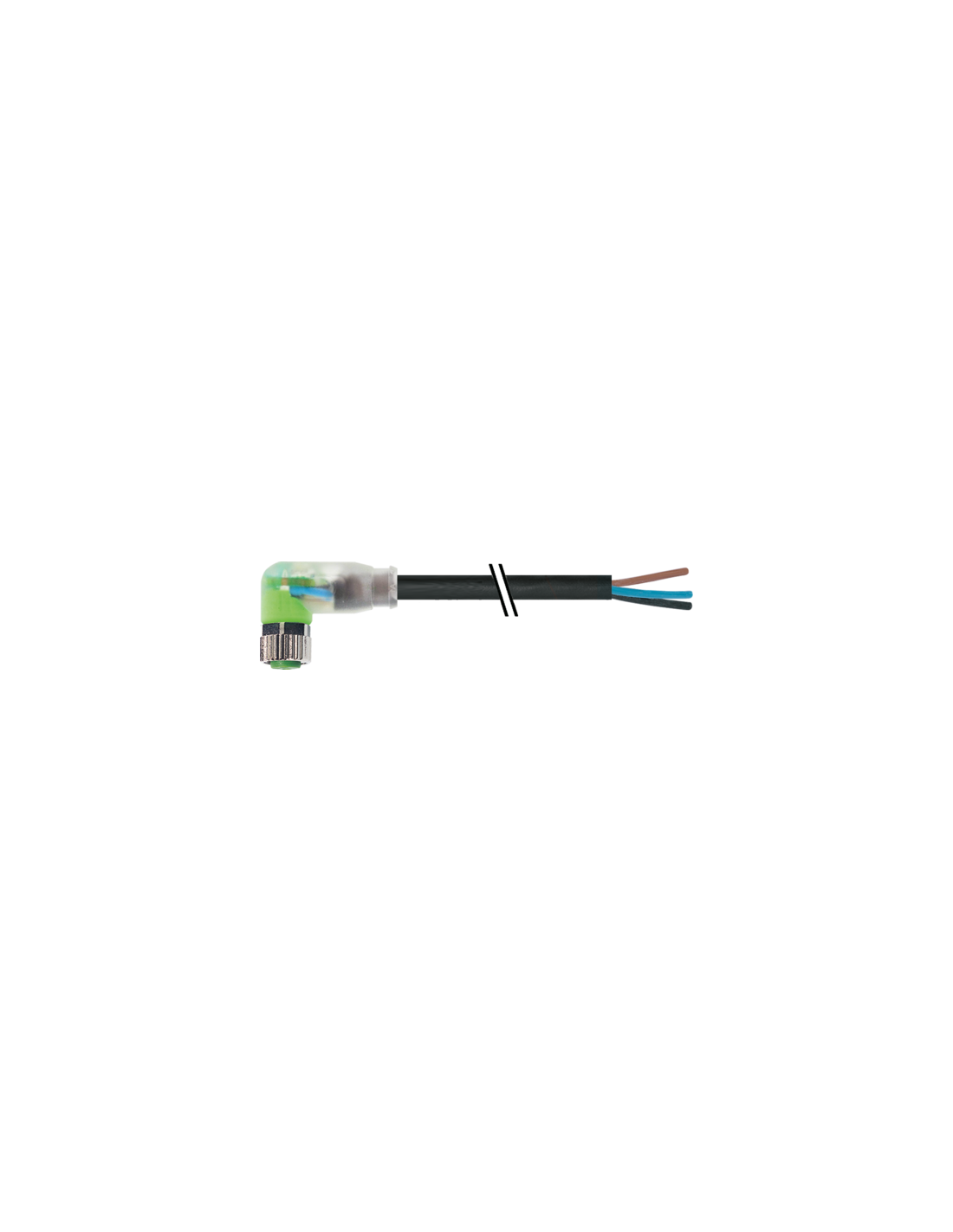

Konektor M8 żeński kątowy z LED i wolnym końcem kabla – 7000-08121-6300500
Konektor M8 żeński kątowy z LED to wysokiej jakości złącze przeznaczone do zastosowań przemysłowych, automatyki oraz instalacji wymagających niezawodnych połączeń sygnałowych i zasilających. Model 7000-08121-6300500 wyposażony jest w trzy piny, zintegrowany wskaźnik LED (zielony i żółty) oraz wytrzymały przewód o długości 5 m z wolnym końcem, co ułatwia montaż oraz integrację z istniejącymi instalacjami.
Zalety i cechy konektora M8 z diodami LED
- Wysoki stopień ochrony IP65, IP66K, IP67 – zapewnia odporność na wodę, kurz oraz trudne warunki środowiskowe, co sprawia, że konektor doskonale nadaje się do zastosowań przemysłowych, w tym w automatyce i robotyce.
- Obudowa z trwałego tworzywa PUR – gwarantuje odporność chemiczną, odporność na oleje oraz uszkodzenia mechaniczne.
- Kompaktowa i przemyślana konstrukcja kątowa – umożliwia instalację w miejscach o ograniczonej przestrzeni oraz chroni przed przypadkowymi przeciążeniami mechanicznymi.
- Wbudowane wskaźniki LED – szybka diagnostyka stanu połączenia dzięki zintegrowanym diodom (zielonej i żółtej), co ułatwia identyfikację sygnałów.
- Pozłacane styki – wyższa odporność na korozję oraz stabilność przewodzenia w środowiskach wymagających niezawodnej transmisji sygnału.
Typowe zastosowania złącza M8 żeńskiego kątowego
Konektory M8 żeńskie kątowe z LED są wykorzystywane w szerokim zakresie aplikacji przemysłowych, szczególnie w miejscach wymagających niezawodnego i szczelnego połączenia przewodowego:
- Automatyzacja procesów produkcyjnych i linie montażowe
- Systemy czujnikowe oraz urządzenia wejściowe/wyjściowe
- Maszyny specjalistyczne i roboty przemysłowe
- Pojazdy przemysłowe oraz systemy transportu bliskiego
- Instalacje sterowania i monitorowania
- Aplikacje zewnętrzne wymagające odporności na warunki atmosferyczne
Wytrzymały przewód 3-żyłowy – elastyczność montażu
Przewód 3-żyłowy z wolnym końcem o długości 5 metrów umożliwia swobodne prowadzenie instalacji oraz łatwe dopasowanie do specyfiki urządzenia. Wysoka odporność przewodu PUR na ścieranie, promieniowanie UV, oleje i substancje chemiczne zapewnia trwałość nawet w najbardziej wymagających środowiskach.
Bezpieczeństwo i zgodność z normami
Produkt posiada szereg certyfikatów oraz zgodności z normami branżowymi, w tym DIN EN 61076-2-104 (M8), co zapewnia bezpieczeństwo użytkowania i kompatybilność z szeroką gamą urządzeń automatyki przemysłowej.
Konektor M8 żeński kątowy – najważniejsze zalety
- Precyzyjne, niezawodne połączenie
- Ochrona przed czynnikami zewnętrznymi
- Wbudowana sygnalizacja LED – wygoda w użytkowaniu i serwisowaniu
- Uniwersalne zastosowanie w wielu branżach przemysłowych
- Solidność i wytrzymałość potwierdzona wykonaniem z wysokiej jakości materiałów
Konektor M8 7000-08121-6300500 stanowi doskonałe rozwiązanie dla wymagających systemów, gdzie liczy się niezawodność, bezpieczeństwo i wygoda montażu.
