F&B-Steel
Męski prosty
M12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 336 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Cable weigth | 43,01 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-S |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 180 |
| Diameter of single wires | 0,05 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 125 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

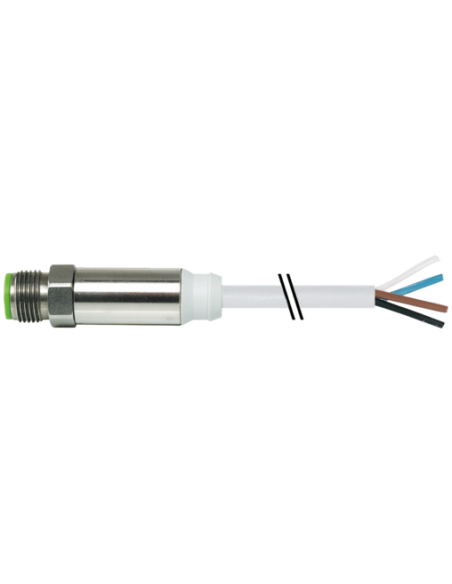

Przemysłowe złącze kablowe M12-Stal z przyłączem – 7044-12021-3360300
Wytrzymałe złącze kablowe M12-Stal o kodzie 7044-12021-3360300 to profesjonalny element instalacji elektrycznych, dedykowany do zastosowań w wymagających środowiskach przemysłowych. Łącznik prosty męski M12 o czterech pinach z opaską kodującą zapewnia solidne i szczelne połączenie przewodów sygnałowych oraz zasilających. Konstrukcja z wysokogatunkowej stali nierdzewnej gwarantuje trwałość oraz wysoką odporność na korozję.
Zastosowanie złącza M12-Stal – przewód zakończony wolnymi końcówkami
Złącze M12-Stal o długości 3 m z wolnym końcem przeznaczone jest do realizacji połączeń w automatyce przemysłowej, liniach produkcyjnych, maszynach oraz urządzeniach wymagających niezawodnych i szczelnych rozwiązań przyłączeniowych. Idealnie sprawdza się w aplikacjach, w których kluczowe znaczenie mają: odporność na wilgoć, pyły, oleje oraz wysokie stopnie ochrony IP68 i IP69K.
- Szeroki zakres temperatur pracy od -40°C do +85°C (zależny od kabla) pozwala na zastosowanie w trudnych warunkach środowiskowych.

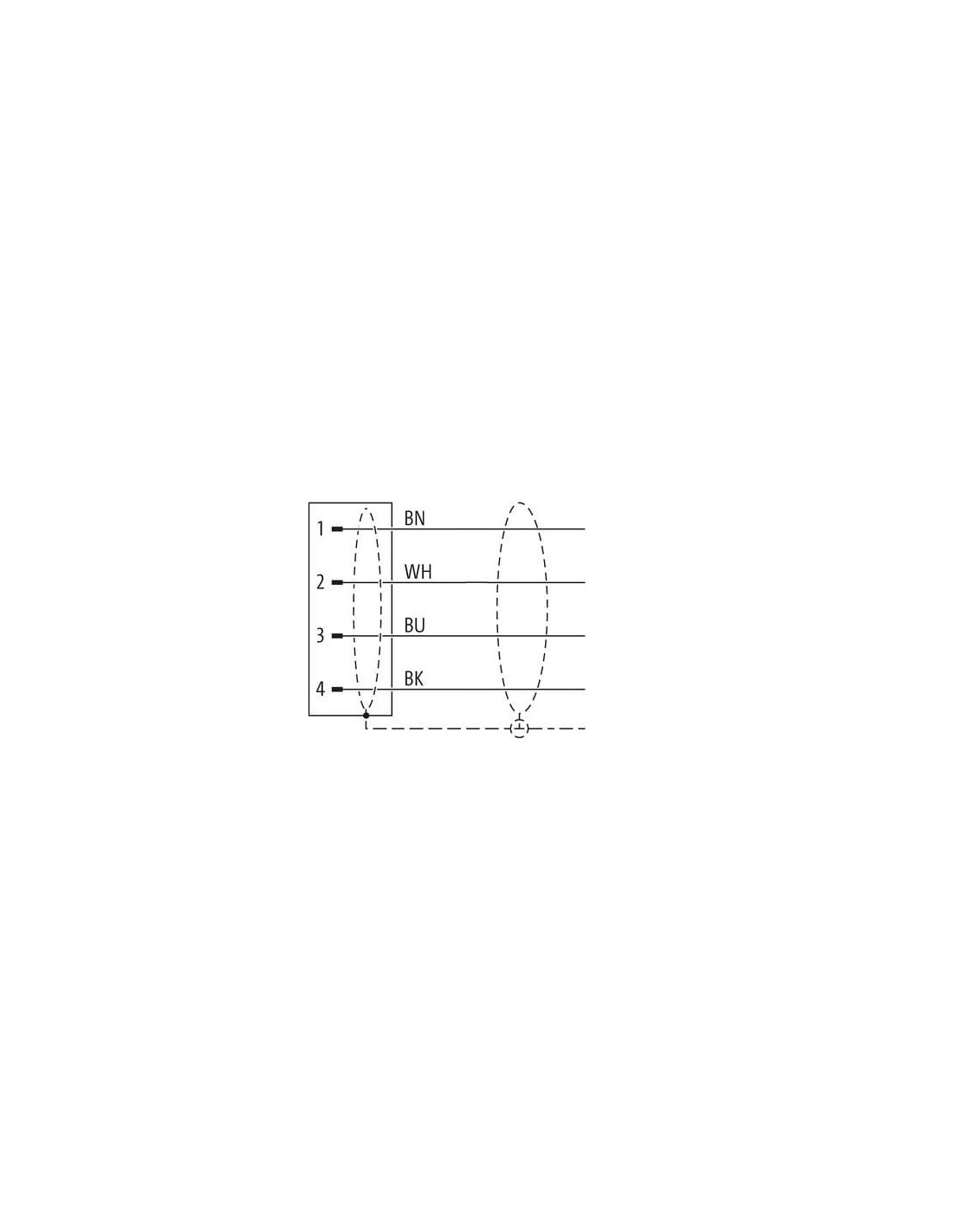

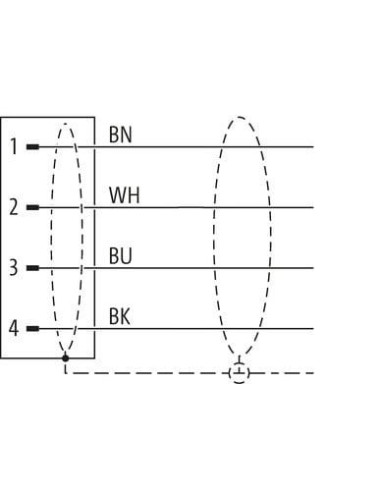

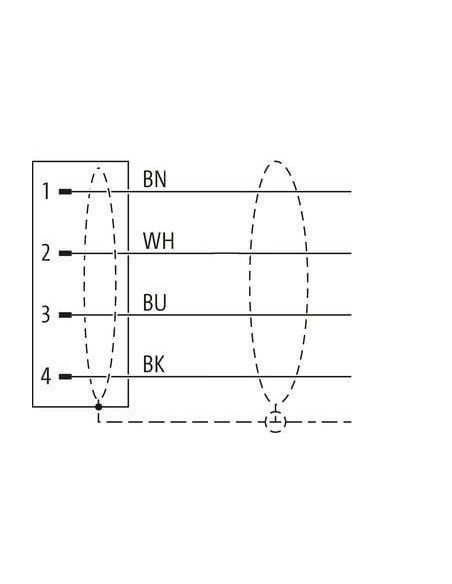

- Zaciski przewodów kolorystycznie oznaczone (BN - brązowy, WH - biały, BU - niebieski, BK - czarny) ułatwiają szybki i bezbłędny montaż.
- Odporny na płomienie i chemikalia – dzięki specjalnemu płaszczowi z TPE-S oraz konstrukcji zgodnej z UL 1581 i IEC 60332-2-2.
- Wysoka elastyczność przewodu – pozwala na zastosowanie zarówno w instalacjach stacjonarnych, jak i ruchomych.
- Bezhalogenowa izolacja gwarantuje większe bezpieczeństwo w przypadku pożaru oraz ogranicza emisję szkodliwych gazów.
- Mocny mosiężny gwint M12x1 zapewnia pewność mocowania oraz zabezpieczenie przed wstrząsami i drganiami.
Typowe obszary aplikacji złącza kablowego M12-Stal 7044-12021-3360300
Produkt doskonale sprawdza się w zastosowaniach:
- Systemy automatyki przemysłowej – integracja czujników, siłowników oraz elementów wykonawczych.
- Maszyny pakujące – zapewnienie odporności na mycie wysokociśnieniowe oraz działanie detergentów.
- Roboty przemysłowe – przewodzenie ruchomych elementów z zachowaniem szczelności oraz elastyczności kabla.
- Przemysł spożywczy i farmaceutyczny – zastosowanie stali nierdzewnej oraz odporność na czyszczenie środkami chemicznymi.
Zalety wyboru przemysłowego złącza kablowego M12 ze stalowym korpusem
Solidność wykonania, wysoki stopień ochrony oraz uniwersalne zastosowanie sprawiają, że złącze M12-Stal to idealny wybór dla instalacji wymagających niezawodności. Możliwość dostosowania długości kabla według zamówienia oraz szeroka gama kompatybilnych akcesoriów czyni ten produkt wszechstronnym rozwiązaniem do każdej nowoczesnej instalacji automatyki.
Dzięki konstrukcji w pełni zgodnej z normami bezpieczeństwa oraz odporności na różnorodne czynniki środowiskowe, produkt M12-Stal (7044-12021-3360300) jest chętnie wybierany przez integratorów systemów oraz automatykę przemysłową wszędzie tam, gdzie liczy się pewność i trwałość połączenia.
