Żeński proste
M12, 3-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

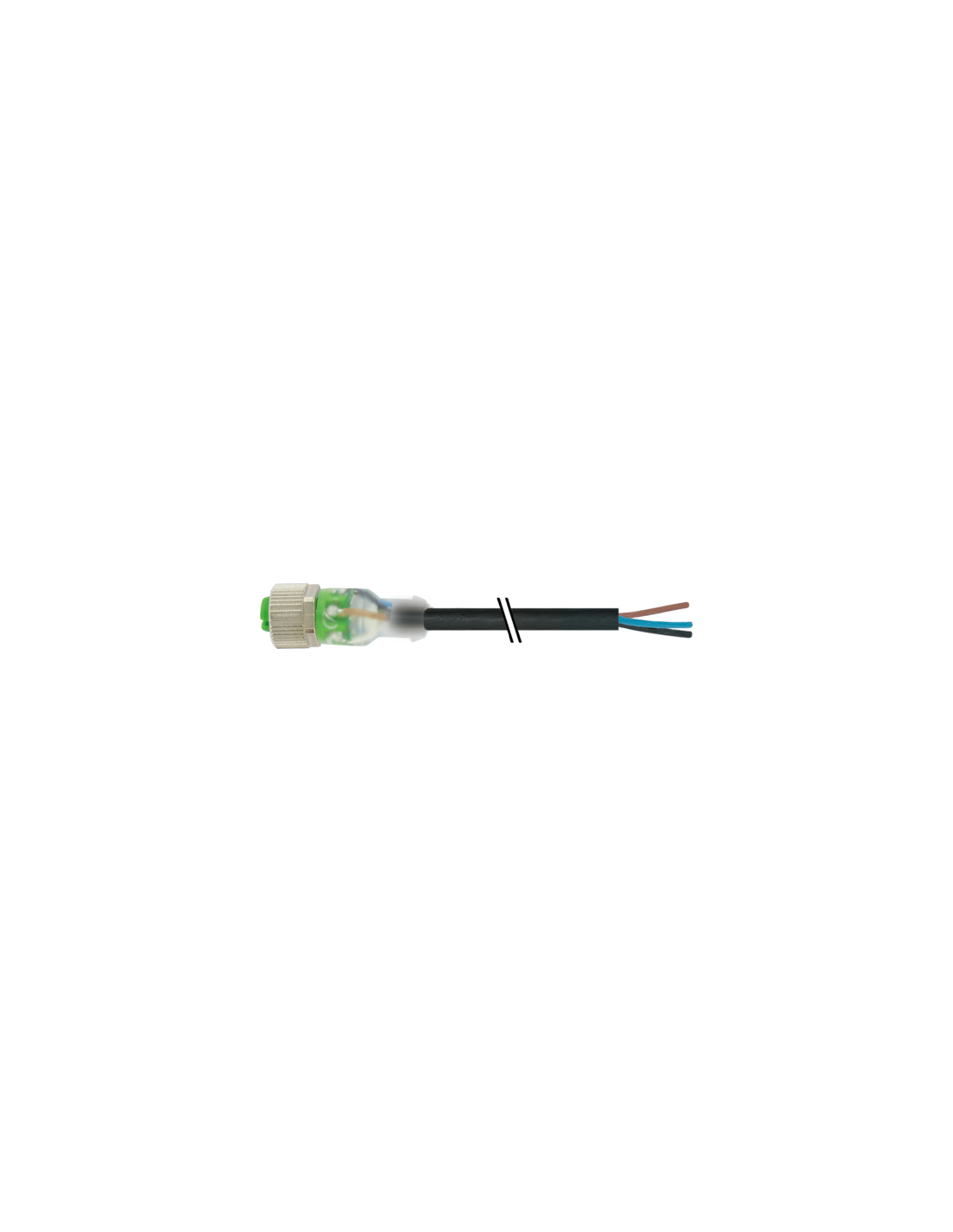

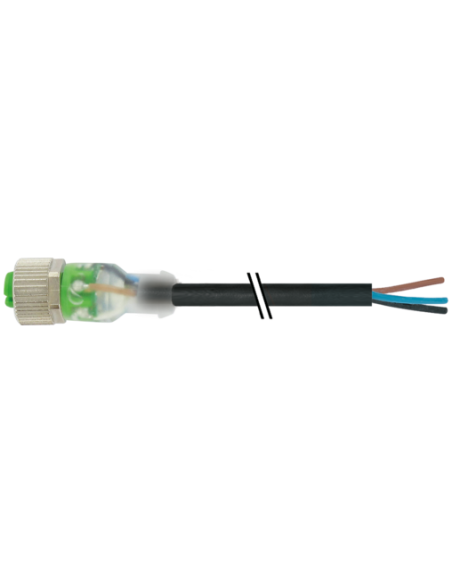

Konektor M12 żeński prosty z LED – 3 piny, wolne końce kablowe, kod: 7000-12261-6330500
Konektor M12 żeński prosty z 3-pinowym złączem, wyposażony w diody LED sygnalizacyjne oraz wolne końce kablowe, jest przeznaczony do wymagających zastosowań przemysłowych. Ten typ złącza spełnia wysokie standardy ochrony (IP65, IP66K, IP67) i gwarantuje długotrwałą oraz niezawodną pracę nawet w trudnych warunkach środowiskowych.
Najważniejsze zalety konektora M12 z diodami LED
- Wbudowane diody LED (żółta, zielona) umożliwiają szybkie i wygodne monitorowanie sygnału lub stanu połączenia bezpośrednio na złączu.
- 3 piny pozwalają na uniwersalne zastosowanie w automatyce przemysłowej, systemach sterowania, czujnikach oraz systemach bezpieczeństwa maszyn.
- Wytrzymała konstrukcja – obudowa wykonana z wysokiej jakości tworzywa PUR zapewnia odporność chemiczną i na oleje, a pozłacane styki gwarantują trwałe i niezawodne połączenie.
- Prosty sposób montażu dzięki nakrętce radełkowanej typu M12 x 1, która zapewnia szybkie i pewne połączenie gwintowane.
- Odporny na warunki przemysłowe – zakres pracy od -25°C do 85°C, wysoka odporność na drgania oraz szczelność zapewniająca ochronę przed pyłem i wodą.
Typowe zastosowania konektora M12 z wolnymi końcami kablowymi
Konektor M12 żeński z LED znajduje zastosowanie w:
- Automatyce przemysłowej, gdzie niezbędne są pewne połączenia sygnałowe lub zasilające czujniki, siłowniki i inne elementy instalacji.
- Systemach transportu i logistyki, w sprzęcie wymagającym trwałych połączeń odpornych na wibracje i zabrudzenie.
- Liniach produkcyjnych oraz maszynach, umożliwiając szybki montaż i łatwą diagnostykę stanu pracy poprzez wbudowane diody LED.
- Aplikacjach mobilnych i zewnętrznych, dzięki odporności na promieniowanie UV, wilgoć oraz szerokiemu zakresowi temperatur.
Dlaczego warto stosować konektor M12 z LED?
Stosowanie konektora M12 z końcówkami kablowymi pozwala na znaczące zredukowanie czasu instalacji oraz minimalizację ryzyka błędów połączeń. Sygnalizacja LED jest dużym usprawnieniem podczas uruchamiania lub serwisowania instalacji – operator od razu widzi, czy przewód jest poprawnie podłączony i czy dociera do niego sygnał.
Wytrzymały przewód o długości 5 m, wykonany z PUR, jest odporny na przetarcia, działanie substancji chemicznych oraz gwałtowne zmiany temperatur. Prowadzenie przewodów ułatwia elastyczna powłoka oraz odpowiednia konstrukcja wnętrza kabla (3 żyły, 0,34 mm², skrętka miedziana).
Konektor M12 żeński z LED – specyfika i kompatybilność
- Kodowanie A, zgodne ze standardem DIN EN 61076-2-101.
- Pasuje do większości czujników, urządzeń automatyki oraz instalacji wymagających 3-pinowych połączeń M12 (żeńskich, prostych).
- Możliwość docięcia długości osłony izolacji kabla do 20 mm – ułatwia montaż nawet w trudno dostępnych miejscach.
Montaż i bezpieczeństwo połączenia
Podczas instalacji należy chronić konektor przed nadmiernym zginaniem kabla i stosować odpowiednie środki odciążające (np. opaski kablowe), aby zapewnić długą żywotność i szczelność połączenia przy zachowaniu norm IP oraz odporności na wstrząsy.
