Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 żeńskie proste z LED – trwałe i niezawodne połączenie przemysłowe
Złącze M12 żeńskie 0° LED 7000-12291-6340100 to wysokiej jakości komponent przeznaczony do stosowania w wymagających aplikacjach przemysłowych. Jego konstrukcja zapewnia stabilne i trwałe połączenie elektryczne, a zastosowanie czterech pozłacanych pinów oraz prostego wyprowadzenia przewodu czyni je uniwersalnym rozwiązaniem zarówno w automatyce, jak i w budowie maszyn.
Wytrzymałość i odporność – M12 do zastosowań przemysłowych
Złącze M12 wyróżnia się wysoką odpornością chemiczną oraz odpornością na oleje dzięki zastosowaniu obudowy z trwałego tworzywa sztucznego oraz przewodu w powłoce PUR. Produkt spełnia rygorystyczne normy ochrony IP65, IP66K oraz IP67, co umożliwia jego stosowanie w trudnych warunkach środowiskowych, w miejscach narażonych na wilgoć, zapylenie oraz intensywną eksploatację.
Możliwości zastosowania i konfiguracji złącza M12 LED 4-pin
Złącze M12 żeńskie z prostym odejściem kabla znajduje szerokie zastosowanie w:
- Automatyce przemysłowej
- Budowie maszyn
- Systemach czujników i aktuatorów
- Branży transportowej
- Instalacjach robotyki
Dzięki 4 żyłom i kodowaniu typu A złącze zapewnia kompatybilność z wieloma standardowymi systemami automatyki i sterowania. Wysoka przepustowość prądowa (do 4A na styk) oraz szczelność połączenia umożliwiają bezpieczną transmisję sygnału i zasilania, nawet w wymagających aplikacjach.
Precyzja montażu i bezpieczeństwo użytkowania
Złącze M12 wyposażone jest w gwint montażowy M12 x 1 oraz radełkowaną, plastikową nakrętkę, co ułatwia szybki montaż i demontaż. Pozłacane styki gwarantują niską rezystancję kontaktu i długą żywotność połączenia. Złącze posiada zabezpieczenie przeciwwstrząsowe, co zwiększa pewność i trwałość instalacji, zwłaszcza w miejscach narażonych na silne wibracje.
Charakterystyka techniczna przewodu – elastyczność, trwałość, zgodność z normami
Przewód PUR o długości 1 metra cechuje się niewielką średnicą (4,5 mm) oraz zwiększoną odpornością mechaniczną na zginanie i skręt, dzięki czemu złącze jest idealne do zastosowań w ruchomych częściach maszyn. Wewnętrzna skrętka 4 x 0,34 mm² zapewnia stabilny sygnał i niskie straty przesyłu. Przewód jest bezhalogenowy, bezołowiowy, wolny od kadmu, FCKW i silikonu, co zwiększa bezpieczeństwo w środowisku pracy, zgodnie z normami ekologicznymi.
- Odporność na promieniowanie UV, oleje, płomienie i chemikalia
- Zakres temperatur pracy: od -25°C do 85°C (dla stałej instalacji: od -40°C)
- Elastyczność: do 10 milionów cykli zgięcia (C-track)
Złącze M12 LED – konfiguracja i przejrzysta sygnalizacja

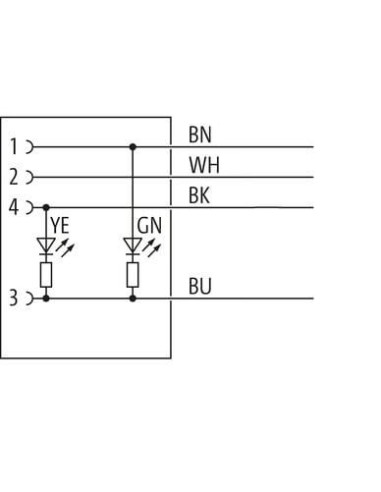

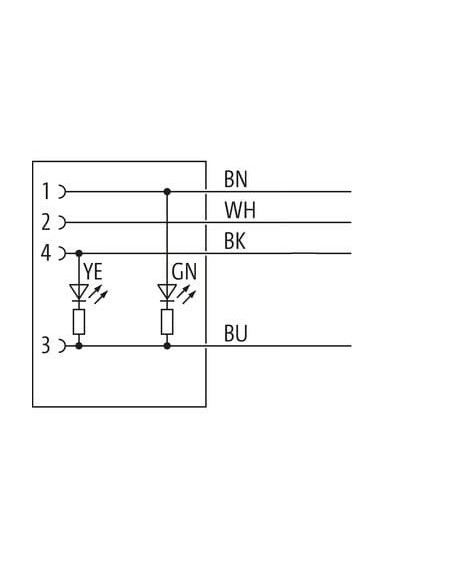

Złącze posiada dwa wskaźniki LED (PNP), które mogą być wykorzystywane do sygnalizacji stanu pracy, co stanowi dużą zaletę przy diagnozowaniu instalacji oraz serwisowaniu urządzeń. Dzięki przejrzystej konstrukcji szybka kontrola poprawności podłączenia jest możliwa już na etapie montażu.
Typowe zastosowania złącza M12 4-pin LED
Złącze M12 stosowane jest wszędzie tam, gdzie wymagane są niezawodne, szczelne i odporne na warunki środowiskowe połączenia sygnałowe oraz zasilające. Sprawdzi się w aplikacjach:
- czujnikowych i pomiarowych
- elementach automatyki z systemami PLC
- systemach bezpieczeństwa linii produkcyjnych
- aparaturze sterującej maszynami przemysłowymi
Dzięki szerokiej kompatybilności i wysokiej jakości wykonania, złącze sprawdzi się w profesjonalnych aplikacjach przemysłowych, gdzie liczy się trwałość, niezawodność oraz pewność połączenia.
