Żeński proste
M12 (5-piny)
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

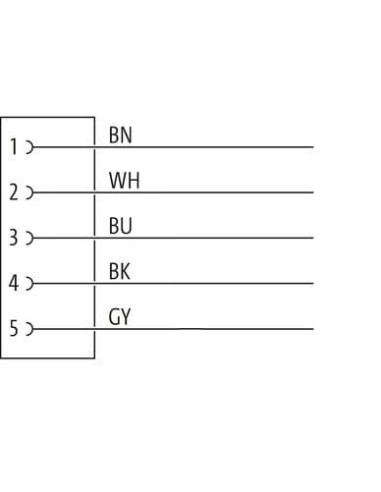

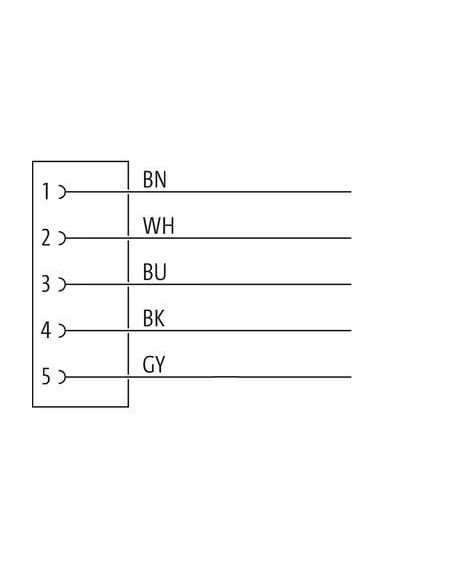

| wire arrangement | , czarny, niebieski, biały, szary |
| Identyfikacja przewodu | 658 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

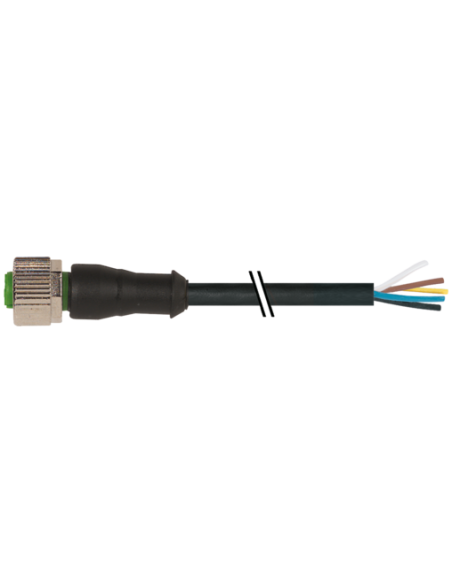

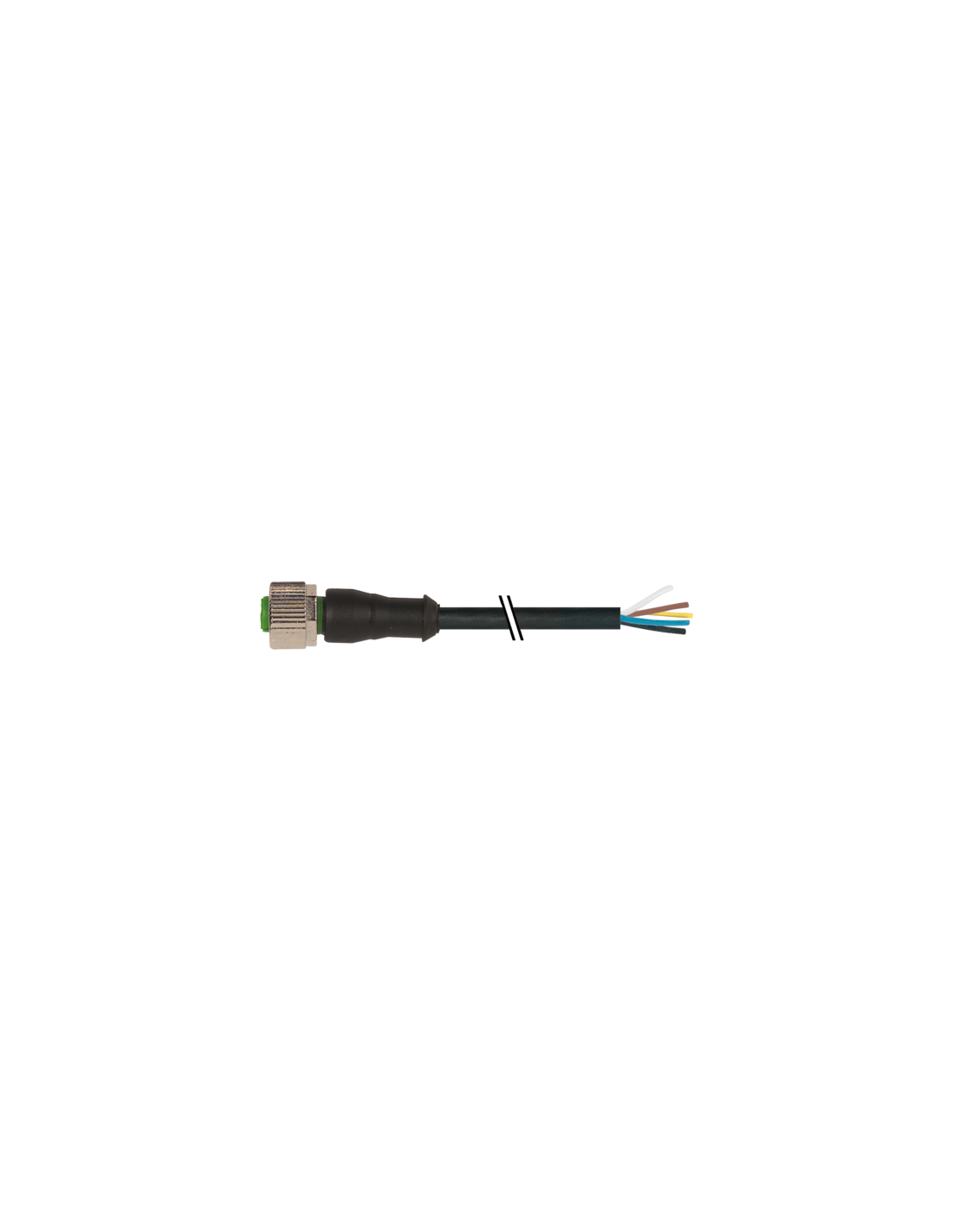

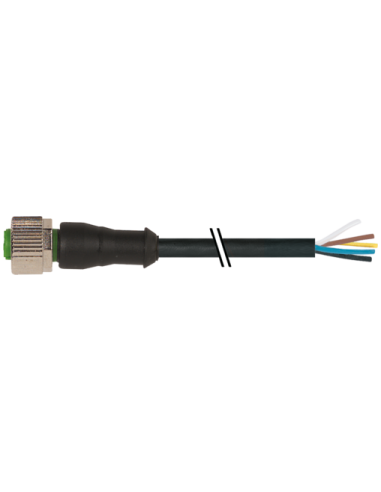

Profesjonalne złącze M12 żeńskie 0° do podłączenia kabli znajduje szerokie zastosowanie w automatyce przemysłowej, robotyce oraz systemach sterowania maszyn. Produkt stanowi niezawodne rozwiązanie w miejscach narażonych na trudne warunki środowiskowe, w tym obecność chemikaliów, olejów i odprysków spawalniczych.
Złącze M12 7356-12241-6581000 zostało wyposażone w trwałą obudowę wykonaną z odpornego na uszkodzenia mechaniczne oraz chemiczne tworzywa sztucznego. Gwintowany element przyłączeniowy z odlewu cynkowego gwarantuje odporność na odpryski spawalnicze, zapewniając szczelność oraz bezpieczeństwo pracy także w wymagającym otoczeniu przemysłowym.
Złącze M12 żeńskie znajduje zastosowanie m.in. w czujnikach, siłownikach, enkoderach, systemach bezpieczeństwa oraz aparaturze pomiarowej. Szeroko wykorzystywane jest w liniach produkcyjnych, automatyzacji procesów oraz systemach rozproszonych wymagających pewnych i trwałych połączeń sygnałowych oraz zasilających.
Produkt spełnia wymagania licznych norm i certyfikacji, m.in. cURus, UL 1581 czy IEC 60332-2-2, co gwarantuje odporność na promieniowanie UV, płomienie i agresywne media przemysłowe. Maksymalne napięcie pracy wynosi 125 V AC/DC (dla złącza) i 300 V (dla kabla), a wytrzymałość na przepięcia sięga 1,5 kV.
Zaleca się stosowanie odpowiednich środków ochrony przed obciążeniami mechanicznymi oraz przestrzeganie minimalnych promieni gięcia przewodu, co dodatkowo zwiększa trwałość oraz klasę szczelności połączenia.
Dzięki swojej wytrzymałości, uniwersalności i zgodności z wymaganiami przemysłowymi, złącze M12 żeńskie proste do kabla 5-pin 7356-12241-6581000 stanowi solidną, gotową do użycia opcję dla automatyki i przemysłu. Zapewnia pewność połączeń oraz długotrwałą i bezawaryjną eksploatację, nawet w trudnych warunkach środowiskowych.
