Dostępny
Żeński kątowe
M12, 4-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

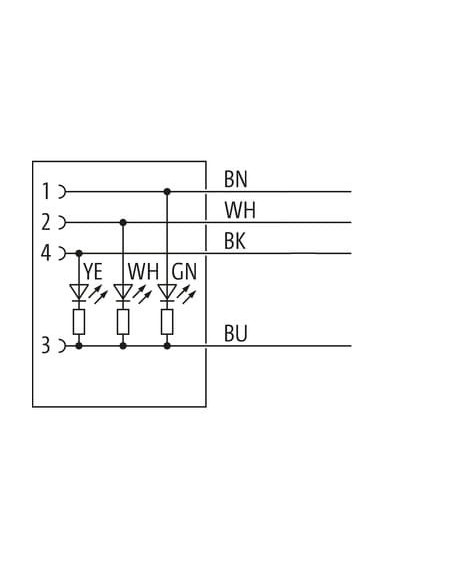

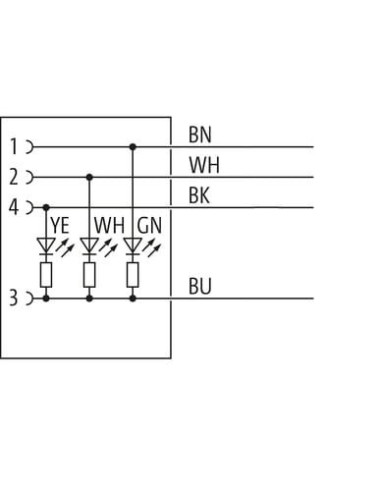

Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

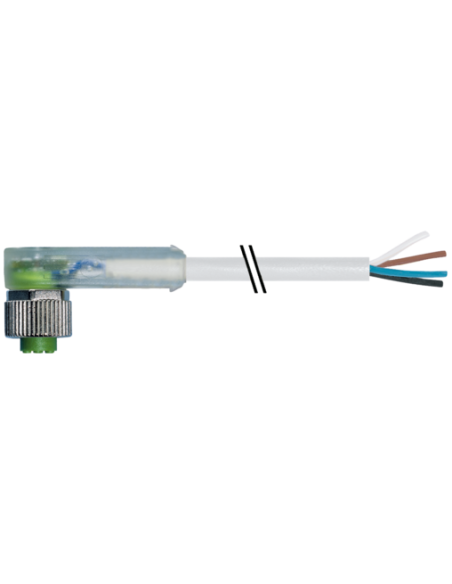

Konektor M12 żeński kątowy do LED – profesjonalne rozwiązanie do połączeń przemysłowych
Konektor M12 żeński kątowy to trwały i niezawodny element przeznaczony do zastosowań przemysłowych, gdzie wymagana jest wysoka jakość połączeń sygnałowych oraz zasilających. Jego budowa oparta jest na standardzie M12, co zapewnia szeroką kompatybilność oraz elastyczność w montażu.
Zalety konektora M12 z diodami LED
Konektor wyposażony jest w diodowe wskaźniki stanu (LED) w trzech kolorach: biały, zielony i żółty. Umożliwia to łatwą i szybką diagnostykę połączenia, co znacząco zwiększa bezpieczeństwo pracy oraz czytelność stanu urządzenia w aplikacjach automatyki przemysłowej.
- Kątowe odejście przewodu ułatwia montaż w miejscach o ograniczonej przestrzeni.
- 4 piny, umożliwiające szerokie zastosowanie w automatyce i robotyce.
- Stopień ochrony IP65, IP66K, IP67 – pełna odporność na pył oraz wodę, także w wymagających środowiskach pracy.
- Materiał obudowy wykonany z odpornego chemicznie tworzywa sztucznego (PUR) oraz niklowane elementy metalowe.
- Wytrzymałość mechaniczna – połączenia zabezpieczone przed przeciążeniem i wibracjami dzięki mocnemu połączeniu śrubowemu.
Zastosowanie konektora M12 żeńskiego kątowego do LED
Konektory M12 są szeroko wykorzystywane w automatyce przemysłowej, robotyce, systemach sterowania maszyn oraz wszędzie tam, gdzie kluczowa jest niezawodność połączenia elektrycznego. Umożliwiają łatwe i szybkie łączenie czujników, siłowników, zaworów czy modułów I/O. Wersja z wskaźnikami LED jest szczególnie pomocna w sytuacjach wymagających bieżącej sygnalizacji lub diagnostyki.
- Maszyny produkcyjne i linie montażowe.
- Transport i logistyka (systemy przenośników, automatyczne magazyny).
- Przemysł spożywczy, chemiczny, automotive.
- Systemy bezpieczeństwa i monitoringu pracy urządzeń.
- Instalacje mobilne i stacjonarne wymagające częstego rozłączania przewodów.
Konstrukcja i bezpieczeństwo
Konektor M12 posiada solidną, kątową konstrukcję, która zapewnia nie tylko wygodę użytkowania, ale także ochronę kabli przed uszkodzeniami mechanicznymi. Dzięki zastosowaniu wysokiej klasy materiałów zarówno w części złącza, jak i powłokach kontaktów (pozłacane styki), gwarantowana jest długotrwała niezawodność nawet przy intensywnej eksploatacji.
Oferowany konektor M12 żeński kątowy z wolnym końcem przewodu o długości 5 metrów pozwala na wygodne dopasowanie instalacji do wymogów konkretnej aplikacji. Wysoka elastyczność przewodu (PUR), odporność na oleje i chemikalia, szeroki zakres temperatur pracy oraz zgodność z normą DIN EN 61076-2-101 sprawiają, że jest to rozwiązanie uniwersalne i łatwe do adaptacji w każdym środowisku przemysłowym.
Możliwości personalizacji i dopasowania
Dla specyficznych potrzeb projektowych możliwe jest zamówienie innych długości przewodu oraz wersji z innymi kolorami wskaźników LED.
- Bogaty wybór wariantów (różne kombinacje kolorów kabli, długości i typy montażu).
- Łatwa integracja z istniejącą instalacją, bez konieczności stosowania dodatkowych adapterów.
- Wersja z wolnym końcem kabla umożliwia indywidualne zarabianie przewodów i dopasowanie do okablowania urządzeń.
Konektor M12 żeński kątowy do LED – podsumowanie
Konektor M12 żeński kątowy 4-piny z wskaźnikami LED to niezawodne rozwiązanie do zastosowań przemysłowych. Odporność na trudne warunki środowiskowe, długa żywotność oraz wygoda montażu czynią ten model doskonałym wyborem dla wymagających aplikacji w automatyce, robotyce i systemach bezpieczeństwa. Zastosowanie wysokogatunkowych materiałów oraz szczelna konstrukcja to gwarancja skuteczności i bezpieczeństwa użytkowania.
