Żeński proste

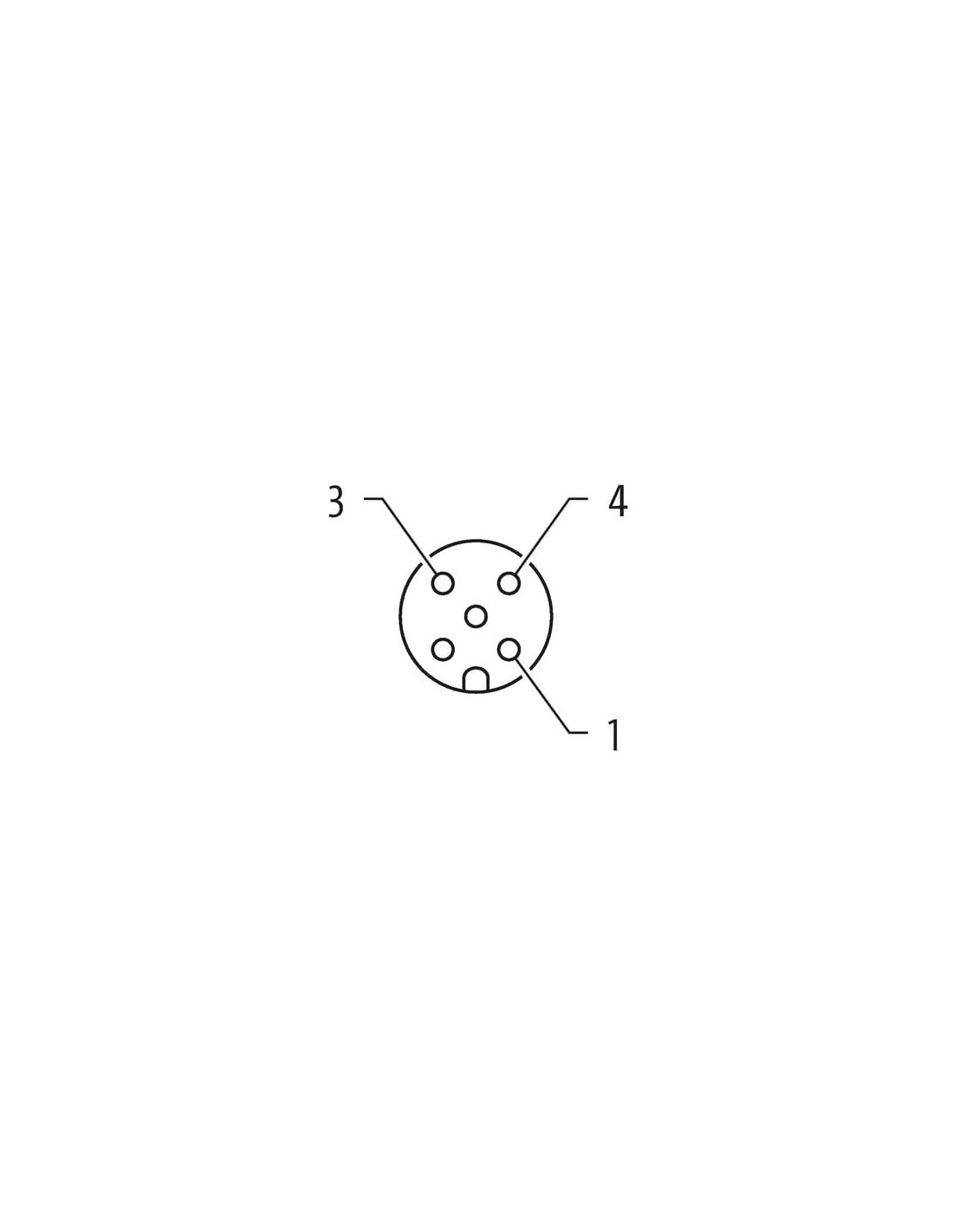

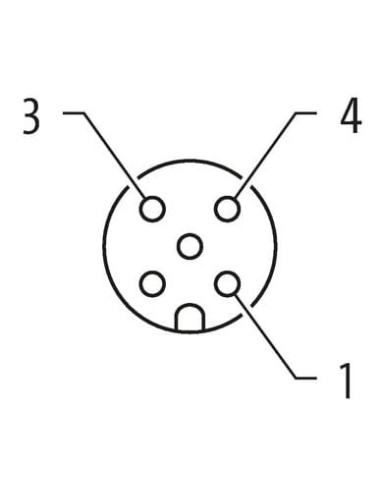

M12, 3-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

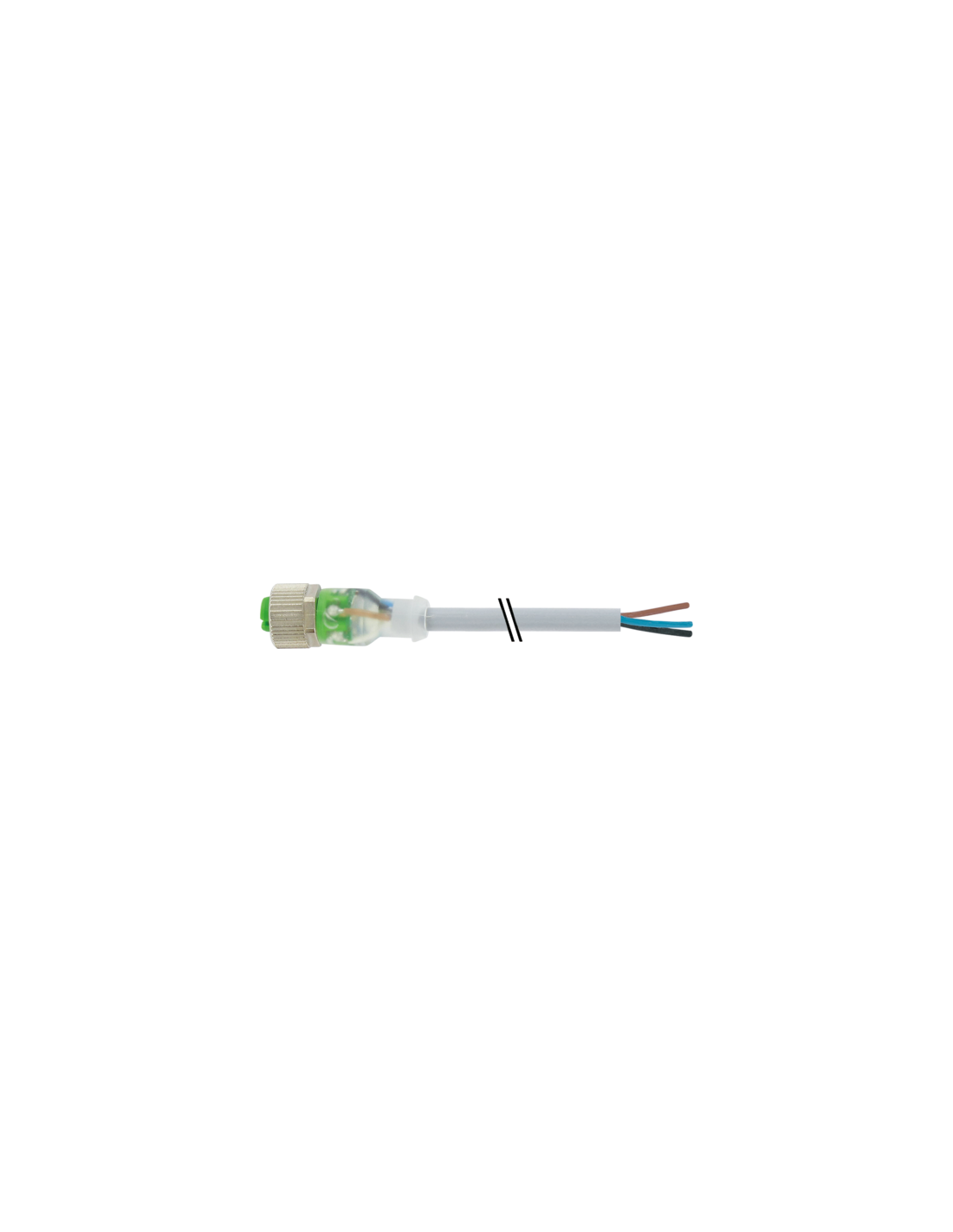

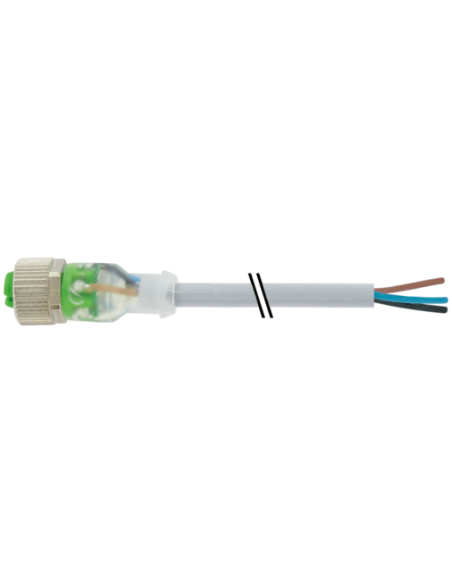

Konektor M12 żeński prosty z LED – wytrzymałe i uniwersalne rozwiązanie połączeniowe
Konektor M12 żeński, prosty z LED o kodzie produktu 7000-12261-2330500 to wysokiej jakości element połączeniowy, wykorzystywany w szerokim zakresie aplikacji przemysłowych – w automatyce, robotyce, maszynach i liniach produkcyjnych. Dzięki swojej uniwersalnej konstrukcji może być stosowany wszędzie tam, gdzie wymagana jest niezawodność transmisji sygnałów oraz sygnalizacja stanu za pomocą diod LED.
Profesjonalny konektor M12 3-pinowy z sygnalizacją LED – kluczowe zalety
- Wytrzymała konstrukcja: Obudowa wykonana z odpornego na czynniki chemiczne i oleje tworzywa PUR zapewnia długotrwałe i bezpieczne użytkowanie nawet w wymagających warunkach przemysłowych.
- Sygnalizacja LED: Wbudowane diody LED (zielona i żółta) umożliwiają wizualną kontrolę stanu połączenia z poziomu konektora, co usprawnia diagnostykę oraz obsługę serwisową.
- Bezpieczeństwo użytkowania: Zgodność ze standardami IP65, IP66K i IP67 oznacza pełną ochronę przed pyłem i wodą, również w środowisku narażonym na intensywną eksploatację.
- Uniwersalność zastosowań: Standard M12, kodowanie typu A oraz proste wyjście kablowe pozwala na łatwą integrację z czujnikami, elementami wykonawczymi oraz modułami wejść/wyjść w systemach sterowania.
- Wysoki prąd roboczy: Obsługa do 4 A na styk i szeroki zakres napięć roboczych (18-30V DC) zapewnia kompatybilność z nowoczesnymi urządzeniami automatyki.
- Wytrzymałość mechaniczna: Pozłacane styki i cynkowa obudowa połączenia śrubowego gwarantują pewne i długotrwałe połączenie, nawet w warunkach wibracji czy wstrząsów.
Typowe zastosowania konektora M12 z LED
Przemysłowy konektor M12 znajduje zastosowanie w następujących aplikacjach:
- Podłączanie czujników, enkoderów i siłowników
- Automatyczne linie produkcyjne i montażowe
- Systemy bezpieczeństwa i monitoringu maszyn
- Rozdzielnie przemysłowe oraz rozproszone systemy sterowania I/O
- Modernizacja oraz serwis instalacji elektrycznych w zakładach przemysłowych
Budowa i komfort instalacji przewodów M12 z końcówką wolną
Konektor M12 wyposażony jest w kabel o długości 5 m zakończony wolną końcówką, co umożliwia indywidualne dopasowanie do potrzeb aplikacji oraz łatwość podłączenia do szaf sterowniczych i listew zaciskowych. Oznaczenie kolorów żył (brązowy, niebieski, czarny) zgodne z międzynarodowymi standardami znacząco upraszcza montaż.
Przewód o podwyższonej odporności mechanicznej (PUR), elastyczny i odporny na zginanie oraz niekorzystne warunki środowiskowe, pozwala na pewne prowadzenie kabla nawet w ruchomych częściach maszyn.
Mocowanie, bezpieczeństwo i odporność przemysłowa
Gwint M12 x 1 oraz radełkowana nakrętka z blokadą antywstrząsową umożliwiają szybkie oraz pewne przykręcenie konektora do kompatybilnych gniazd, gwarantując stabilność i szczelność wszystkich połączeń.
Spełnienie norm EN IEC 60529 oraz DIN EN 61076-2-101 (M12) daje pewność, że konektor jest dostosowany do intensywnego użytku w nowoczesnej automatyce przemysłowej.
Konektor M12 prosty z diodami LED – gwarancja niezawodności
Konektor M12 żeński, prosty z LED z wolnym końcem kabla to wybór do wymagających aplikacji w przemyśle, gdzie liczy się niezawodność połączeń elektrycznych, odporność na trudne warunki oraz szybka diagnostyka dzięki wbudowanym wskaźnikom LED.
Idealnie sprawdzi się w każdej aplikacji, w której priorytetem są szybki montaż, trwałość i bezpieczeństwo instalacji.
