Męski prosty
M12, 12-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 80 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 80 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
General data | Cable
| Identyfikacja przewodu | 301 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 12 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 50 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 76 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 80000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Rezystancja izolacji | 10 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Złącze kablowe M12 12-pinowe z kablem 15 m – kod: 7000-19001-3011500
Złącze kablowe M12 12-pinowe to wysokiej jakości komponent przeznaczony do profesjonalnych aplikacji automatyki przemysłowej, systemów sterowania oraz przesyłu sygnałów i zasilania w wymagających warunkach. Model 7000-19001-3011500 to męskie, proste złącze z przewodem o długości 15 metrów, które zapewnia pewne i niezawodne połączenie.
Najważniejsze cechy i zalety przewodu M12 7000-19001-3011500
- 12-pinowe złącze M12, kodowanie typu A – kompatybilność z szeroką gamą urządzeń automatyki.
- Długość przewodu 15 m – idealne rozwiązanie w przypadku przesyłania sygnałów lub zasilania na większe odległości.
- Wysoki poziom ochrony – stopień ochrony IP65, IP66K oraz IP67 zapewnia odporność na kurz oraz wodę, co pozwala na użytkowanie nawet w trudnych warunkach przemysłowych.
- Trwała izolacja i powłoka PUR – odporność na ścieranie, działanie olejów oraz substancji chemicznych. Kabel wykonany z bezhalogenowego materiału, wolnego od kadmu i ołowiu.
- Odporność na wibracje i wstrząsy – dodatkowe zabezpieczenia mechaniczne oraz solidna śruba przyłączeniowa z cynkowego odlewu ciśnieniowego.
- Pozłacane styki – zapewniają wysoką jakość przesyłanego sygnału i minimalizują ryzyko utraty kontaktu.
- Szeroki zakres temperatur pracy – od -25°C do +85°C dla złącza oraz od -40°C do +80°C dla kabla, co umożliwia stosowanie w warunkach zewnętrznych i przemysłowych.
- Elastyczność instalacji – prosty sposób montażu „włożone, przykręcone”, wsparcie dla opasek kodujących oraz możliwość wykorzystania jako przewód zakończony wolnymi końcami.
Zastosowania złącza kablowego M12 12-pinowego
Złącze kablowe M12 12-pinowe znajduje zastosowanie w wielu sektorach przemysłu, wszędzie tam, gdzie liczy się niezawodny przesył sygnałów sterujących i zasilania. Najczęstsze zastosowania obejmują:
- Automatyka przemysłowa – połączenie czujników, siłowników, modułów I/O oraz kontrolerów PLC.
- Budowa maszyn – przewodzenie sygnałów sterujących w maszynach pakujących, montażowych i produkcyjnych.
- Robotyka – integracja systemów zasilania i komunikacji dla ramion robotycznych i manipulatorów.
- Sektor spożywczy i chemiczny – zastosowanie dzięki odporności na środki czyszczące, oleje i chemikalia.
- Transport i logistyka – przewody do systemów monitorowania oraz automatyzacji linii transportowych i taśmociągów.
Budowa i dane konstrukcyjne złącza M12
Złącze wyposażone jest w gwint M12 x 1 oraz precyzyjnie oznaczone przewody (12 żył) o przekroju 0,25 mm², co zapewnia łatwą identyfikację podczas montażu. Wysokiej klasy materiały wykorzystane w konstrukcji (m.in. nikelowane elementy metalowe, wewnętrzna izolacja PP, płaszcz PUR) sprawiają, że złącze jest odporne na uszkodzenia mechaniczne oraz wpływ czynników zewnętrznych.

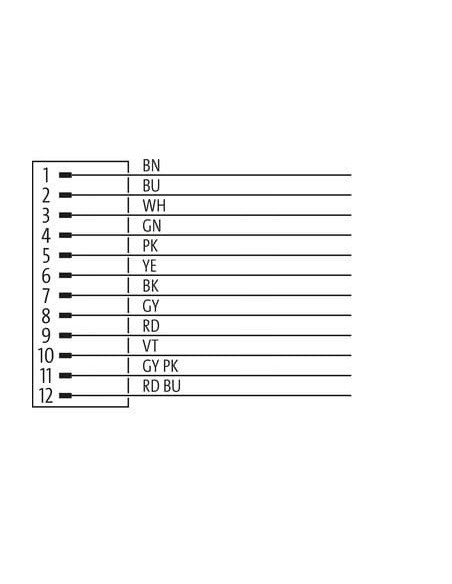

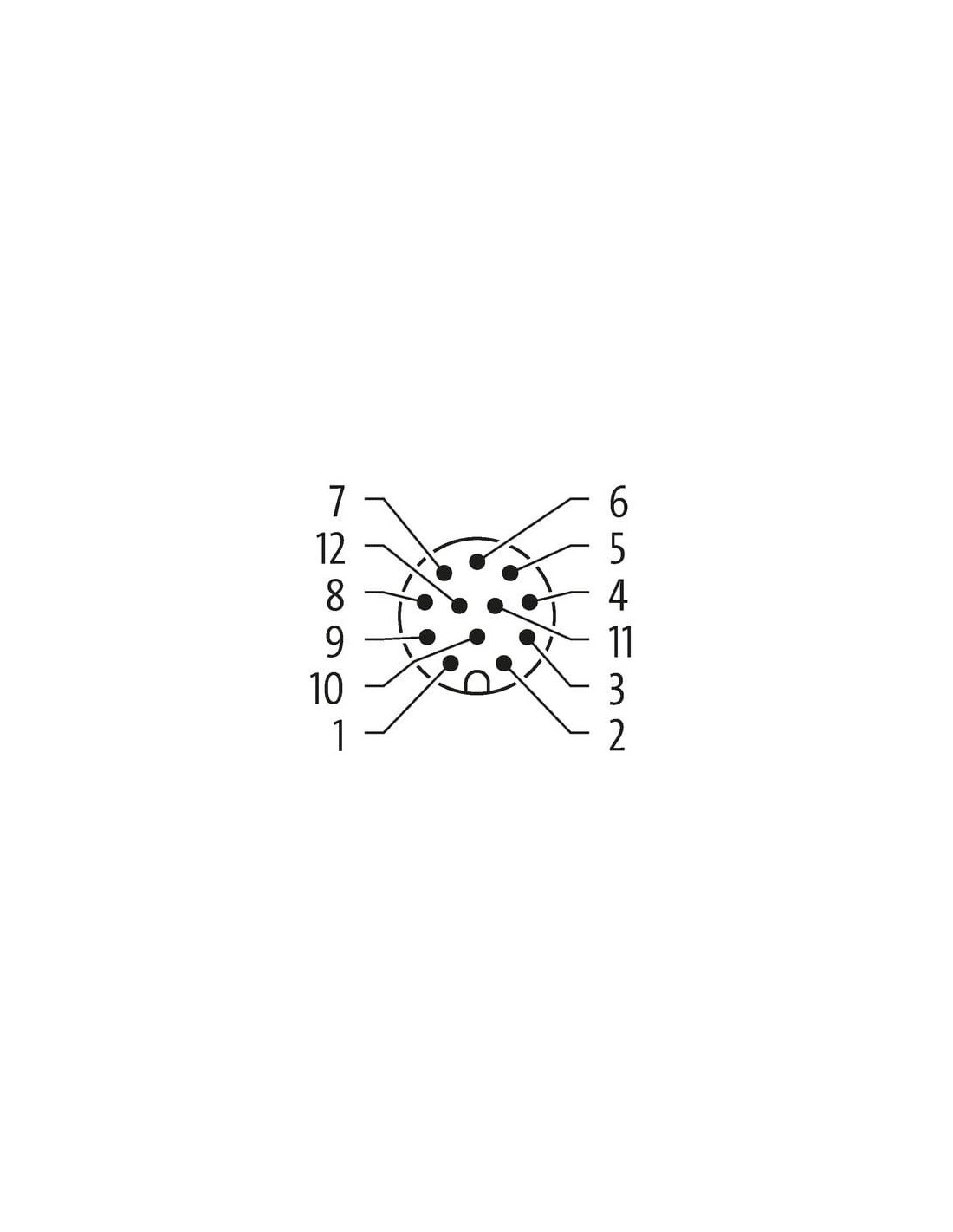

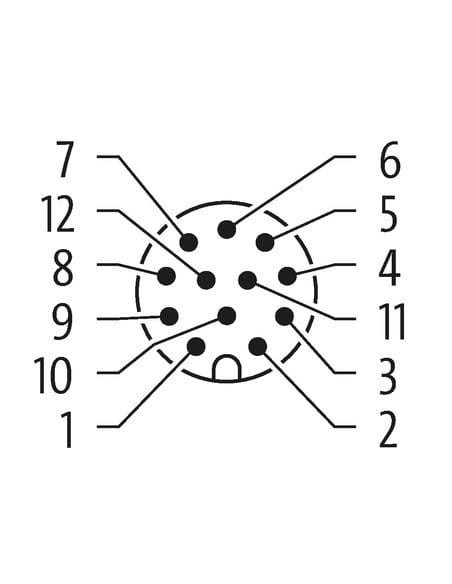

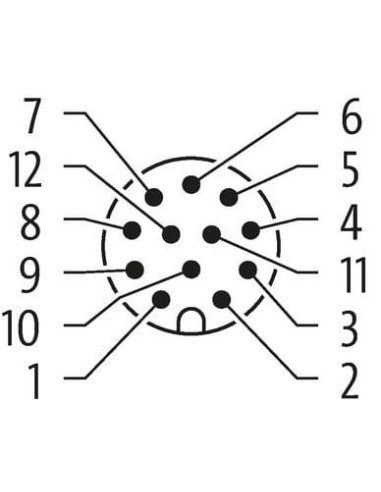

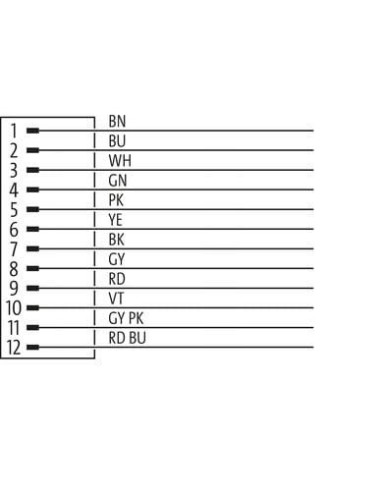

Typowe kolory żył zgodne z oznaczeniem PIN:
- 1: BN (brązowy)
- 2: BU (niebieski)
- 3: WH (biały)
- 4: GN (zielony)
- 5: PK (różowy)
- 6: YE (żółty)
- 7: BK (czarny)
- 8: GY (szary)
- 9: RD (czerwony)
- 10: VT (fioletowy)
- 11: GY PK (szaro-różowy)
- 12: RD BU (czerwono-niebieski)
Bezpieczeństwo i trwałość instalacji kablowej M12
Kabel M12 spełnia normę DIN EN 61076-2-101, posiada certyfikaty UL oraz szereg zabezpieczeń przeciwprzepięciowych, odporność na płomień (UL 1581, IEC 60332-2-2) oraz na olej (EN 60811-404). Sugeruje się wykorzystywanie opasek i akcesoriów do dodatkowej ochrony przed naciągami oraz stosowanie właściwych promieni gięcia, aby zachować pełną szczelność IP i żywotność połączenia.
Zastosowanie złącza kablowego M12 12P to gwarancja niezawodnej pracy w każdej instalacji przemysłowej.
