Żeński proste
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,8 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 607 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

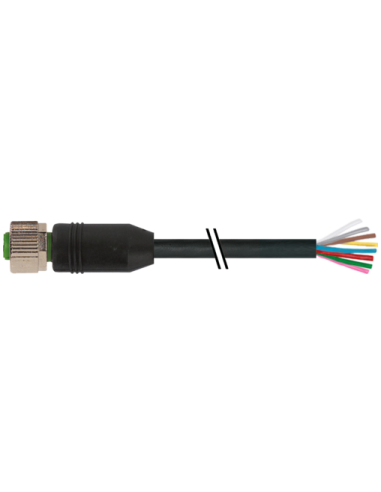

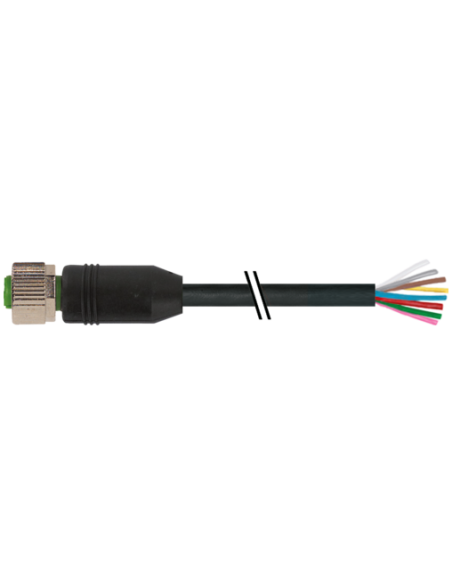

Złącze M12 żeńskie proste 8-pinowe z kablem – 7000-17041-6070080
Złącze M12 żeńskie proste z kablem o długości 0,8 m, kod produktu 7000-17041-6070080, to wysokojakościowy komponent przeznaczony do zastosowań automatyki przemysłowej, systemów sterowania oraz instalacji maszyn i urządzeń wymagających niezawodnych połączeń sygnałowych i zasilających. Standardowa konstrukcja oparta na normie DIN EN 61076-2-101 (M12) gwarantuje kompatybilność z innymi popularnymi rozwiązaniami na rynku.
Wytrzymałość i odporność złącza M12 do zastosowań przemysłowych
Obudowa wykonana z wysokiej jakości tworzywa sztucznego wykazuje bardzo dobrą odporność na działanie substancji chemicznych oraz olejów, co czyni ten produkt odpowiednim do trudnych warunków przemysłowych. Złącze i kabel spełniają stopnie ochrony IP65, IP66K oraz IP67 (przy poprawnym montażu i skręceniu), chroniąc instalację przed pyłem oraz wilgocią.
Zastosowania i możliwości wykorzystania kabla M12 8-pin
- Automatyzacja przemysłowa – podłączenie czujników, siłowników, enkoderów czy modułów I/O.
- Systemy maszynowe – przewód doskonale sprawdza się podczas budowy i serwisu linii produkcyjnych oraz maszyn automatycznych.
- Transport i intralogistyka – trwałość i elastyczność przewodu odpowiada wymaganiom systemów przenośników taśmowych, AGV i innych rozwiązań mobilnych.
- Szafy sterownicze i panele operatorskie – szybkie i bezpieczne okablowanie rozdzielnic oraz kaset sterowniczych.
Złącze M12 żeńskie – budowa, wygoda instalacji, bezpieczeństwo
Złącze M12 żeńskie z prostym wyprowadzaniem kabla zapewnia łatwość prowadzenia instalacji nawet w ograniczonej przestrzeni. Śruba radełkowana oraz zintegrowany system kodowania A umożliwiają szybki i błędoodporny montaż. Pozłacane styki gwarantują trwałość i niezawodny kontakt elektryczny, nawet podczas wielokrotnego łączenia.
Kabel 8-żyłowy o czarnym płaszczu wykonanym z PVC charakteryzuje się wysoką giętkością oraz odpornością na uszkodzenia mechaniczne. Kolorowa identyfikacja żył ułatwia instalację i szybkie podłączenie zgodne ze schematami przemysłowymi.
Konstrukcja i parametry przewodu
- Liczba żył: 8 x 0,25 mm²
- Materiał płaszcza: PVC, bezołowiowy, odporny na kadm, FCKW, silikon
- Temperatura pracy: -30°C do +80°C (praca stała), do 80°C (w ruchu)
- Promień gięcia: 5 x średnica zewnętrzna (stały), 10 x średnica zewnętrzna (w ruchu)
- Odporność UV, odporność na płomień według UL 1581, IEC 60332-2-2
- Prąd znamionowy: do 3A na żyłę
Staranna konstrukcja złącza oraz wytrzymały kabel zapewniają długą żywotność i niezawodne działanie w cyklach produkcyjnych o wysokiej intensywności.
Przykładowe zastosowanie i montaż złącza M12 8-pin Female
Typowe użycie złącza obejmuje łączenie elementów sensorowych, aktuatorów, wzmacniaczy oraz elementów układów sterowania. Specyfikacja montażowa pozwala na stosowanie przewodów jako pojedynczych połączeń lub w większych wiązkach kablowych. Proste zakończenie kabla ułatwia przygotowanie przewodów zgodnie z konkretną aplikacją i niestandardowym rozprowadzeniem.
- Chronić przed nadmiernym obciążeniem mechanicznym poprzez zastosowanie odpowiednich odciążaczy (np. opasek kablowych)
- Przestrzegać minimalnych promieni gięcia dla zachowania klasy szczelności IP
- Kolorowa identyfikacja żył odpowiada powszechnie stosowanym oznaczeniom przemysłowym
Złącze M12 z kablem – nowoczesne rozwiązanie do automatyki
Wybór rozwiązania M12 żeńskie 0° do kabla 7000-17041-6070080 to gwarancja niezawodności, uniwersalności oraz zgodności z wymaganiami przemysłu 4.0. Wysoka odporność środowiskowa, łatwość instalacji oraz pewność połączenia sprawiają, że komponent znajduje szerokie zastosowanie w wielu branżach, zarówno w przemyśle, jak i automatyzacji budynków.
