Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 242 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

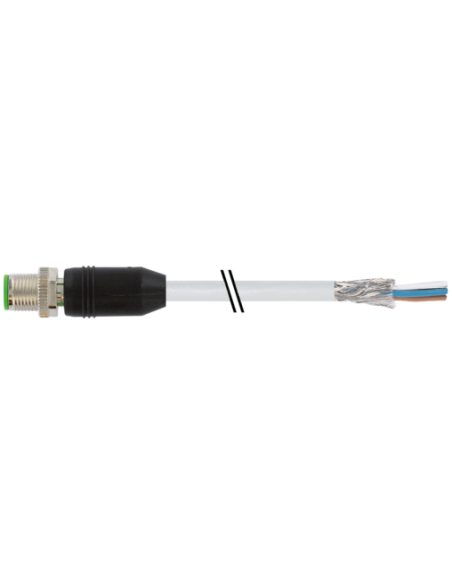

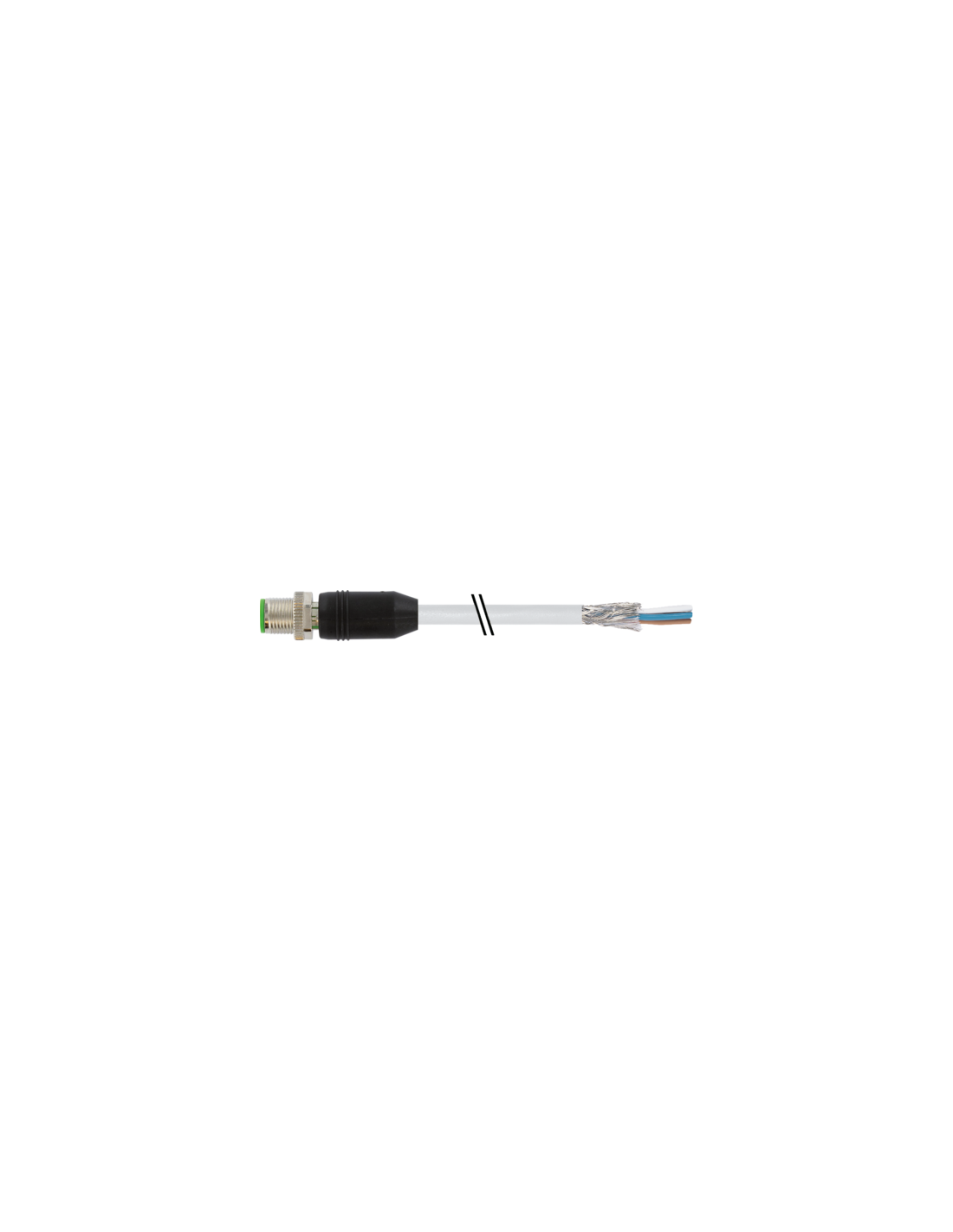

Złącze kablowe M12 męskie 0° 5-pinowe 1,5 m – profesjonalne połączenia w automatyce
Złącze kablowe M12 męskie 0° do 7000-13101-2420150 to element przeznaczony do precyzyjnego i niezawodnego łączenia układów automatyki przemysłowej, maszyn oraz urządzeń wymagających wysokiej jakości połączeń sygnałowych i zasilających. Dzięki uniwersalnemu, prostemu złączu M12 5-pin nadaje się zarówno do aplikacji standardowych, jak i do bardziej wymagających warunków środowiskowych.
Złącze M12 męskie – cechy konstrukcyjne i wytrzymałość
Złącze wyróżnia się prostą, solidną konstrukcją oraz pięcioma stykami pokrytymi złotem, co zwiększa trwałość. Dodatkowo, charakteryzuje się wysoką odpornością na korozję i zużycie. Obudowa wykonana z tworzywa PUR zapewnia bardzo dobrą odporność chemiczną oraz na działanie olejów, co czyni to złącze doskonałym wyborem dla przemysłu spożywczego, maszynowego oraz wszędzie tam, gdzie istotna jest niezawodność i szczelność połączenia. Zastosowanie ekranowanego przewodu chroni przed zakłóceniami elektromagnetycznymi, co poprawia niezawodność transmisji sygnału.
Typowe zastosowania złącza M12 męskiego 5-pinowego
- Automatyka przemysłowa – łączenie czujników, siłowników, urządzeń sterujących
- Maszyny produkcyjne – szybkie i szczelne połączenia elektryczne
- Technika transportowa – układy monitorujące, sygnalizacja, zasilanie elementów ruchomych
- Systemy pomiarowe – odporność na zakłócenia EMI (ekranowanie kabla)
- Robotyka – elastyczny, wytrzymały przewód i pewne mocowanie
Zalety techniczne przewodu z wtykiem M12
- Uniwersalne zastosowanie dzięki standardowi M12, 5-pin
- Stopień ochrony IP65/IP66K/IP67 – zapewnia wysoką odporność na kurz, wodę oraz wnikanie płynów, nawet w trudnych warunkach przemysłowych
- Bardzo elastyczna powłoka PUR – odporna na ścieranie, chemikalia, oleje i promieniowanie UV
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C (stała instalacja kabla nawet od -40°C do +80/90°C)
- Ekranowanie kabla – skuteczna ochrona przed zakłóceniami EMC
- Pozłacane styki gwarantujące pewność transmisji sygnału przez długi czas pracy
- Prosty montaż – typ przykręcany (M12 x 1), zabezpieczenie przed poluzowaniem, moment dokręcenia 0,6 Nm
- Brak diody LED wskaźnikowej, co czyni produkt szczególnie uniwersalnym
- Pięć oznaczonych żył o przekroju 0,34 mm² pozwala na zasilanie oraz przesył danych/sygnałów

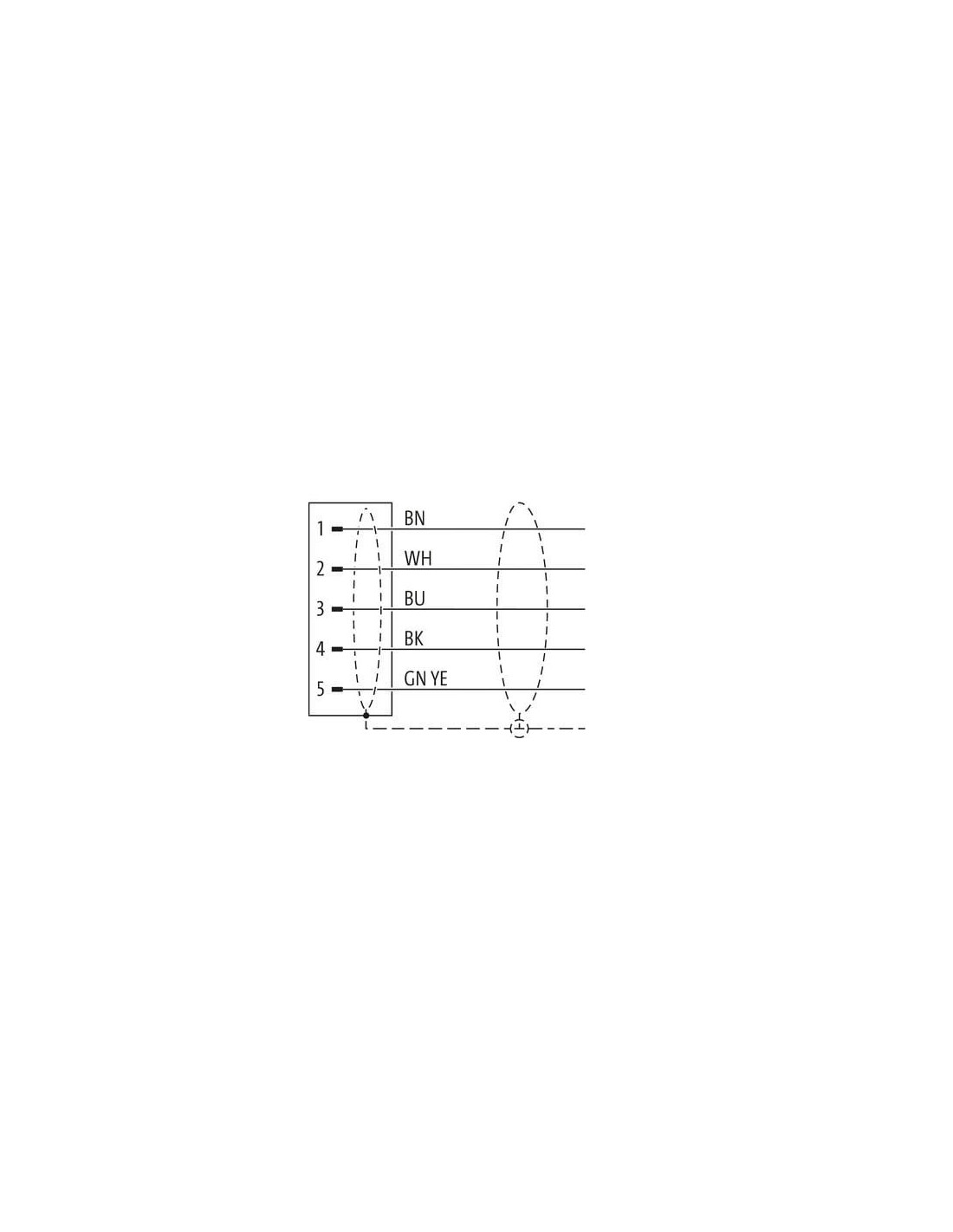

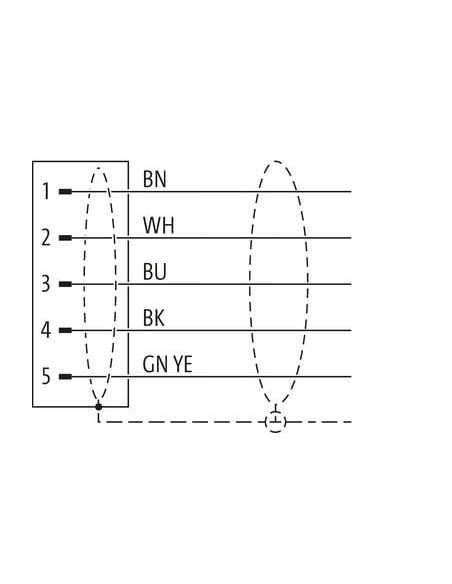

Budowa i schemat połączeń M12 – czytelność i łatwy montaż
Dzięki oznaczeniu kolorów żył i standardowemu rozkładowi pinów złącze umożliwia szybkie i bezbłędne podłączenie zgodnie z najczęściej stosowanymi międzynarodowymi normami:
- Pin 1 – brązowy (BN)
- Pin 2 – biały (WH)
- Pin 3 – niebieski (BU)
- Pin 4 – czarny (BK)
- Pin 5 – zielono-żółty (GN/YE)
Zastosowanie odpowiedniego kodowania A umożliwia bezpieczny montaż w systemach automatyki oraz zapewnia kompatybilność z większością stosowanych gniazd i przewodów.
Trwałość i odporność – parametry materiałowe i odporność środowiskowa
- Obudowa i przewód wolne od halogenów, ołowiu, kadmu, FCKW i silikonu
- Maksymalne napięcie robocze kabla: 300 V AC
- Obciążalność prądowa na żyłę: do 4,5 A
- Odporność na płomień, oleje i benzynę – zapewnia bezpieczeństwo pracy nawet w agresywnych środowiskach
- Wielomilionowa odporność na gięcia i skręcanie – idealne do aplikacji ruchomych, w torach kablowych (C-tracks)
Podsumowanie – złącze kablowe M12 męskie 0° z przewodem 1,5 m
Produkt spełnia wymagania przemysłowe, umożliwiając niezawodne i szybkie połączenia elektryczne w szerokim zakresie zastosowań. Precyzyjna konstrukcja i wytrzymała izolacja gwarantują długotrwałą pracę także w trudnych warunkach. Elastyczność przewodu oraz wysoki stopień ochrony przed wpływami środowiskowymi pozwala na montaż w instalacjach wymagających wysokiej dostępności i bezpieczeństwa. To idealne rozwiązanie do automatyki, systemów sterowania, robotyki i systemów pomiarowych.
