Żeński kątowe

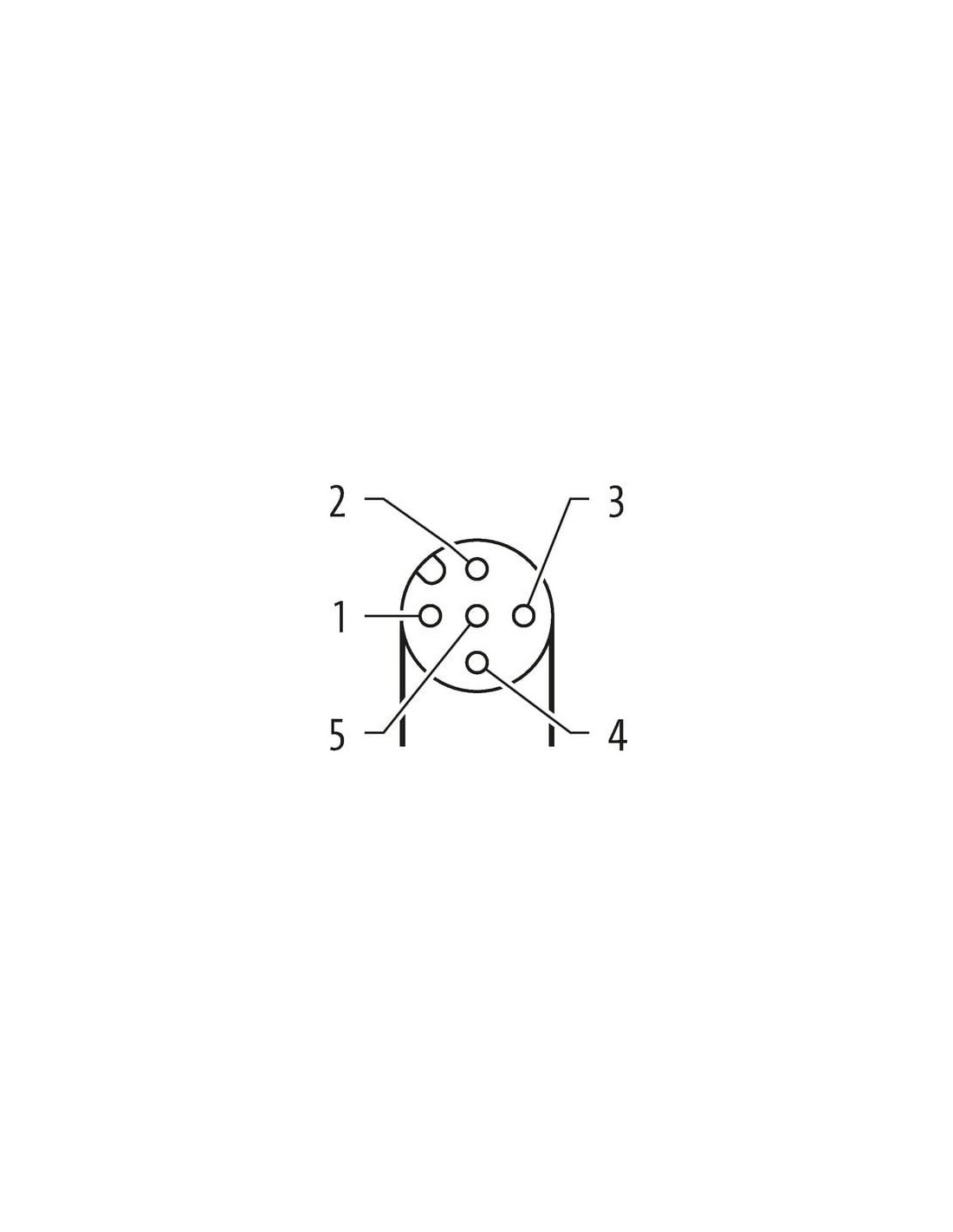

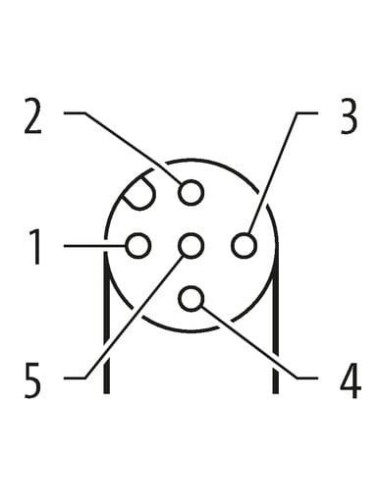

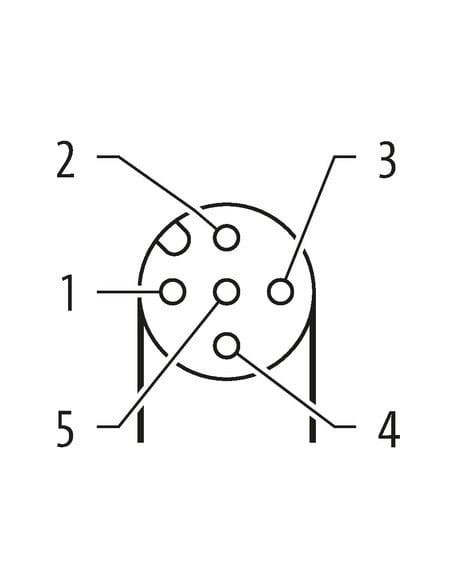

M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

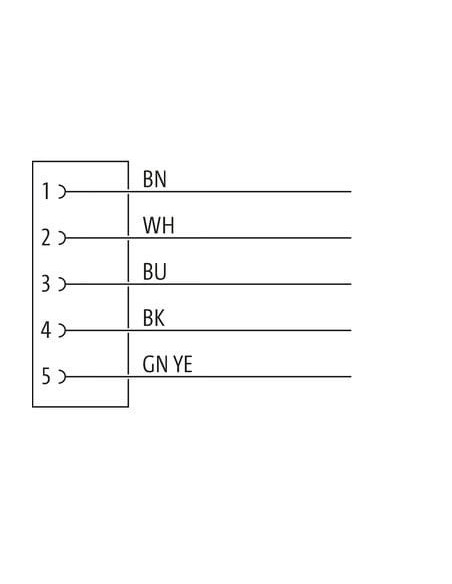

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 215 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

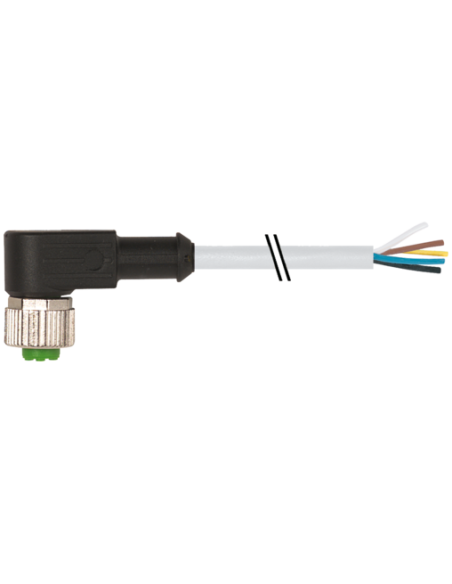

Złącze żeńskie M12 90° na kabel (kod produktu: 7000-12361-2153000) to profesjonalne rozwiązanie do realizacji trwałych połączeń elektrycznych w wymagających środowiskach przemysłowych i automatyzacji. Konstrukcja kątowa 90° ułatwia montaż w miejscach o ograniczonej przestrzeni oraz zapewnia wygodę prowadzenia przewodów.
Złącza M12 z pięcioma pinami są powszechnie stosowane w systemach automatyki przemysłowej, czujnikach, siłownikach, systemach wizyjnych, aparaturze pomiarowej oraz maszynach produkcyjnych. Dzięki wysokiej klasie szczelności (IP65, IP66K, IP67) gwarantują ochronę przed kurzem, wodą, olejami oraz agresywnymi mediami. Umożliwiają szybkie podłączanie oraz wymianę urządzeń bez konieczności przerywania pracy całej instalacji.
Przy prawidłowym montażu, polegającym na włożeniu i dokręceniu złącza, stopień ochrony IP65/IP66K/IP67 gwarantuje szczelność obudowy przed pyłem, strumieniami wody oraz chwilowym zanurzeniem. To kluczowa cecha we wszelkich zastosowaniach przemysłowych, gdzie długotrwałość i niezawodność instalacji są najważniejsze.
Odpowiedni promień gięcia kabla oraz zastosowanie zabezpieczenia przeciwwstrząsowego zapewniają ochronę przed uszkodzeniami mechanicznymi i eliminują ryzyko utraty szczelności. Osłona przewodu wykonana z PVC jest wolna od kadmu, ołowiu i silikonu, co zwiększa bezpieczeństwo w środowisku pracy.
Zastosowanie produktu obejmuje m.in. sterowanie maszynami, transmisję sygnałów czujnikowych, rozprowadzanie zasilania oraz komunikację urządzeń na liniach produkcyjnych. Złącze pasuje do peszli o średnicy wewnętrznej 10 mm, co ułatwia prowadzenie przewodów ochronnych w trudnych warunkach przemysłowych.
Dzięki przejrzystemu oznaczeniu, instalacja oraz serwisowanie systemu przebiega szybko i bez ryzyka pomyłek.
Produkt przeznaczony jest do połączeń w wymagających aplikacjach automatyki, robotyki, systemach czujnikowych oraz sterowania maszynami. Sprawdzi się wszędzie tam, gdzie potrzebne jest niezawodne i odporne na warunki przemysłowe złącze kablowe o dużej długości prowadzenia.
