Żeński kątowe
M8, 3-piny
Stal szlachetna 1.4404 (V4A)
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

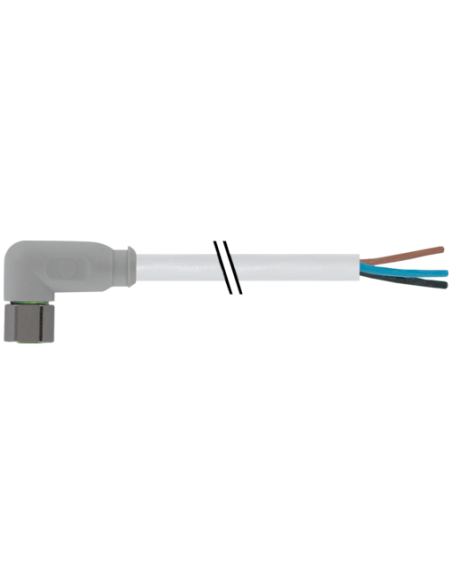

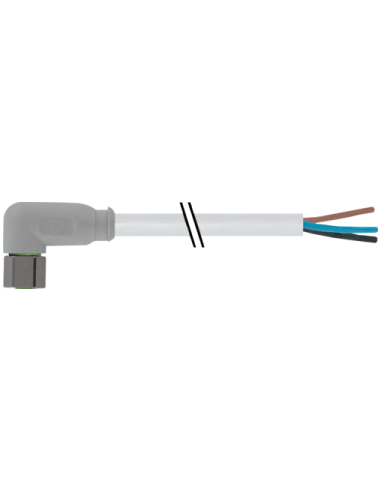

Konektor M8 żeński kątowy z wolnym końcem kabla 3-pinowy 7,5 m – 7014-08081-2100750
Konektor M8 żeński, kątowy z wolnym końcem kabla to niezawodne rozwiązanie dla systemów automatyki przemysłowej, dedykowane do instalacji wymagających wysokiej odporności na czynniki zewnętrzne oraz elastyczności podczas montażu. Przewód o długości 7,5 metra pozwala na wygodne poprowadzenie okablowania, nawet w rozbudowanych aplikacjach.
Charakterystyka konektora M8 kątowego 3-pinowego
Szybkołączny konektor z gwintem M8 x 1 posiada trzy pozłacane styki, które gwarantują pewne i stabilne połączenie sygnałowe oraz zasilające. Konstrukcja kątowa umożliwia montaż w trudno dostępnych miejscach, minimalizując ryzyko uszkodzenia kabla na styku z gniazdem.
- Złącze żeńskie (female) M8, 3 piny, kodowanie A
- Wysoki stopień ochrony IP65, IP66K, IP67, IP68, IP69K (przy konektorze włożonym i przykręconym)
- Obudowa z trwałego PUR-u odpornego na uszkodzenia mechaniczne i chemiczne
- Zacisk z nierdzewnej stali V4A (1.4404) – odporność na korozję
- Uszczelnienie FKM o wysokiej odporności na działanie olejów i chemikaliów
Zastosowania konektora przemysłowego M8
Konektor M8 żeński kątowy jest wykorzystywany w wielu branżach przemysłowych. Sprawdza się w instalacjach automatyki, czujnikach, systemach bezpieczeństwa, technologii maszyn i urządzeń, a także w robotyce i logistyce. Przewód z wolnym końcem pozwala na indywidualne dopasowanie do rozdzielnic lub innych komponentów sterujących.
- Punkty przyłączeniowe czujników i siłowników
- Systemy pomiarowe i kontrolne
- Nowoczesne linie produkcyjne wymagające wysokiej klasy szczelności
- Aplikacje z wymaganiami odporności na wilgoć, pył, detergenty i oleje
Budowa i zalety konektora M8 kątowego
Zastosowany przewód PVC o średnicy zewnętrznej 4,5 mm i trzech żyłach zapewnia wytrzymałość mechaniczną oraz zgodność z normami bezpieczeństwa (UL, IEC). Dzięki przemyślanej konstrukcji produkt gwarantuje łatwy montaż i długą żywotność, nawet przy częstym zginaniu kabla.
- Kolory żył: brązowy (BN), niebieski (BU), czarny (BK)
- Maksymalne napięcie pracy konektora: 60 V AC/DC
- Maksymalny prąd na styk: 4 A
- Duża odporność przewodu na środki chemiczne, płomień, benzynę i oleje
- Sposób montażu: włożenie i przykręcenie ułatwia instalację i zabezpieczenie połączenia
Bezpieczeństwo i trwałość połączenia
Konektor M8 kątowy zapewnia wysoką ochronę przed pyłem, wodą oraz wpływem trudnych warunków środowiskowych. Jest odpowiedni do zastosowań w przestrzeniach o dużym zapyleniu lub wysokiej wilgotności. Zabezpieczenie przeciwwstrząsowe pozwala na eksploatację w aplikacjach mobilnych oraz wibracyjnych.
Produkt spełnia rygorystyczne normy dotyczące jakości i bezpieczeństwa połączeń elektrycznych – jest wolny od ołowiu, kadmu, FCKW i silikonów.
Typowe wykorzystanie konektora M8 żeńskiego z wolnym kablem
Konektor ten stanowi uniwersalny komponent w zautomatyzowanych systemach przemysłowych, umożliwiając szybkie i bezpieczne przyłączenie urządzeń oraz czujników. Doskonały do aplikacji, gdzie wymagane jest niskoprofilowe, szczelne i niezawodne połączenie elektryczne w ograniczonej przestrzeni.
