Żeński kątowe

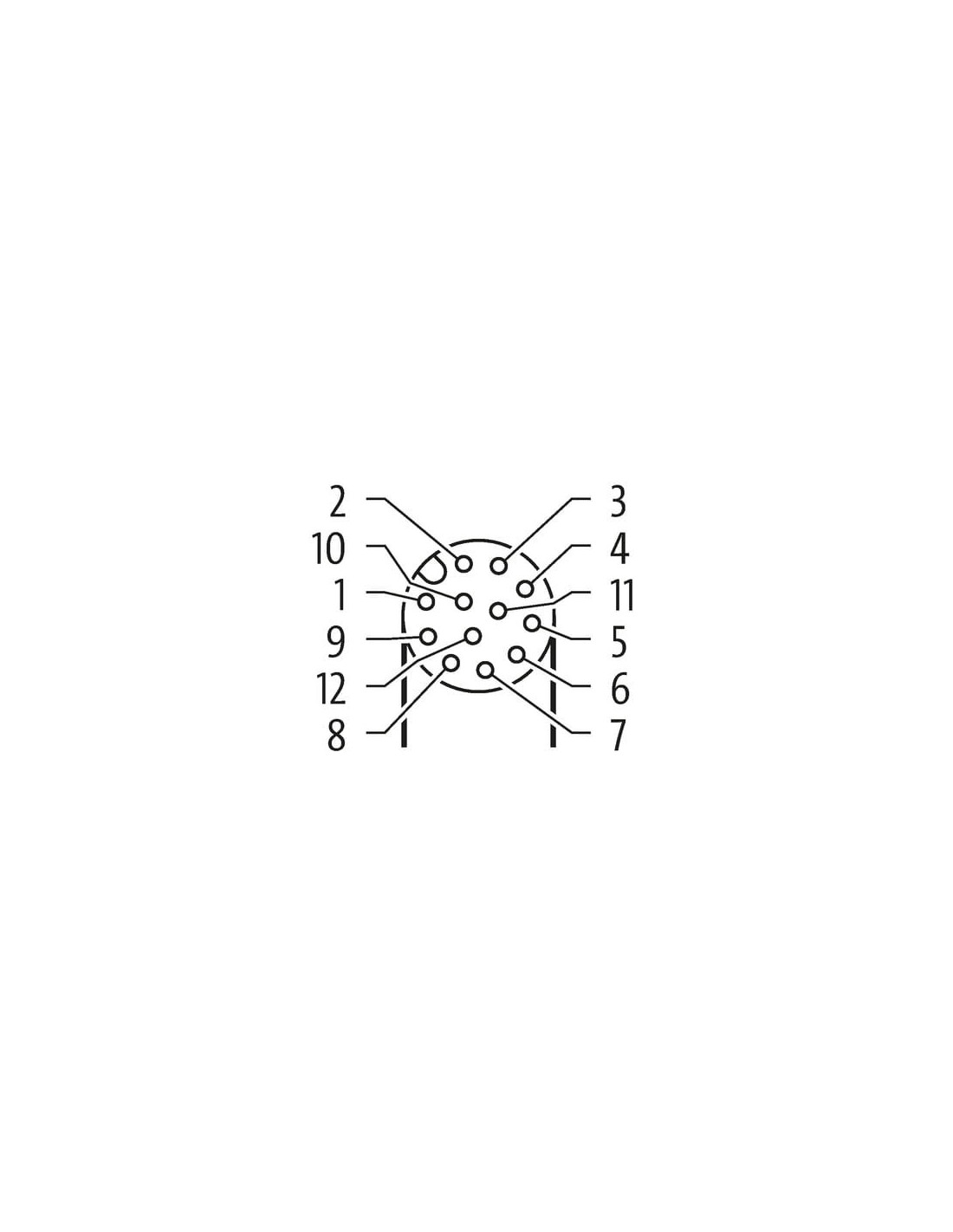

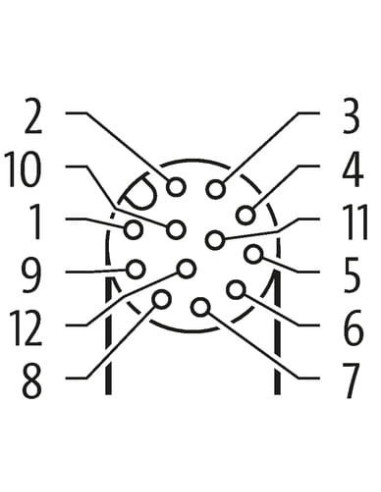

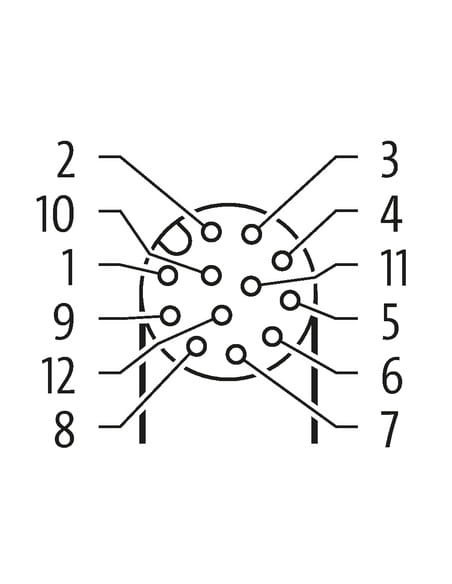

M12, 12-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 80 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 80 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

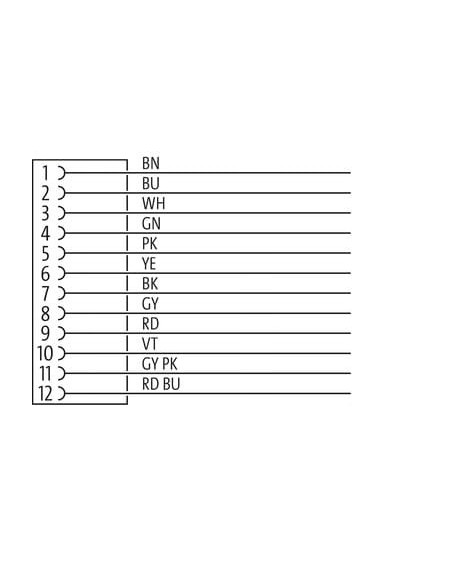

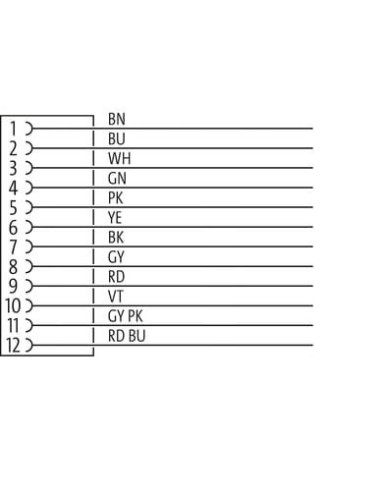

| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
General data | Cable
| Identyfikacja przewodu | 705 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia przeciwbieżne twisted |
| Bandowanie | Fleece |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
Mechanical data | Cable
| Cable weigth | 45,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 92 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 12 |
| Outer diameter insulation | 1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 72 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 138 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 85 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

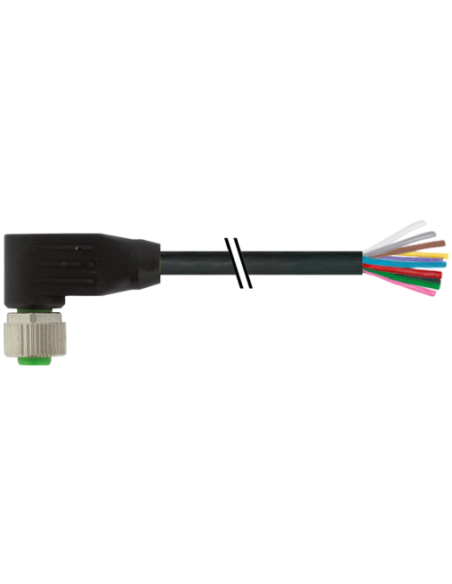

Konektor M12 żeński kątowy z wolnymi kablami – 12-pinowy, 10 m, kod: 7000-19061-7051000
Konektor M12 żeński kątowy z wolną końcówką kabla to wytrzymałe i uniwersalne rozwiązanie do zastosowań przemysłowych, które zapewnia niezawodne połączenie sygnałowe i zasilające w różnorodnych instalacjach automatyki. Dzięki plastikowej obudowie o wysokiej odporności chemicznej i mechanicznej oraz wysokiemu stopniowi ochrony IP65/IP66K/IP67, konektor sprawdza się nawet w trudnych warunkach środowiskowych.
Zastosowanie konektora M12 kątowego
Złącze M12 – 12-pinowy konektor kątowy często wykorzystuje się w takich dziedzinach jak:
- Automatyka przemysłowa – czujniki, systemy kontroli i sterowania, systemy bezpieczeństwa
- Robotyka – połączenia przewodowe urządzeń manipulatorów i maszyn
- Maszyny produkcyjne – integracja komponentów maszyn, układy IO, zasilanie i przekazywanie sygnałów
- Transport i intralogistyka – przenośniki taśmowe, linie montażowe
- Zastosowania w trudnych warunkach – odporność na oleje, smary, czynniki chemiczne i UV umożliwia instalację w środowiskach przemysłowych, magazynach czy na zewnątrz hal
Budowa i zalety konektora M12 12-pinowego – przewody wolne
- Solidna, kątowa obudowa – umożliwia instalację w miejscach o ograniczonej przestrzeni
- Zwiększona odporność na drgania dzięki zastosowanemu systemowi mocowania i zabezpieczeniu przeciwwstrząsowemu
- Pozłacane styki – zapewniają niezawodną transmisję sygnałów oraz długą żywotność połączenia
- Kodowanie typu A – gwarantuje kompatybilność z typowymi systemami przemysłowymi
- Materiał PUR – wytrzymały płaszcz przewodu odporny na ścieranie, rozpuszczalniki, smary i trudne warunki zewnętrzne
- Zoptymalizowany przewód – długość 10 metrów oraz kolorowa izolacja żył ułatwiają montaż i identyfikację
Parametry użytkowe konektora M12 żeńskiego kątowego – korzyści i zastosowanie
- Uniwersalność montażu – konektor przystosowany do instalacji zarówno w pozycji poziomej, jak i pionowej, co umożliwia wygodną obsługę w małej przestrzeni roboczej
- Bezpieczne połączenia – wysoki stopień ochrony przed kurzem i wodą (IP65, IP66K, IP67) gwarantuje niezawodność systemu nawet w wymagającym środowisku pracy
- Elastyczność – przewód może być swobodnie cięty i dopasowany do indywidualnych potrzeb instalacji
- Brak diod LED – optymalne rozwiązanie do przesyłu wyłącznie sygnałów i zasilania bez dodatkowych sygnalizatorów
- Odpowiedni do pracy w szerokim zakresie temperatur – od -25°C do +85°C dla konektora oraz od -40°C do +85°C dla przewodu (warunki stałe)
- Znaczne możliwości eksploatacji ruchomej – przewód przystosowany do pracy w aplikacjach zginających i ruchomych, np. w robotach czy przenośnikach
Konektor M12 żeński kątowy z wolnym końcem przewodów o kodzie 7000-19061-7051000 to sprawdzone i wygodne rozwiązanie dla profesjonalistów, którzy wymagają niezawodności, trwałości i łatwości integracji z systemami automatyki, robotyki oraz wszelkich aplikacji przemysłowych.
