Żeński proste
M12, 5-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 035 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

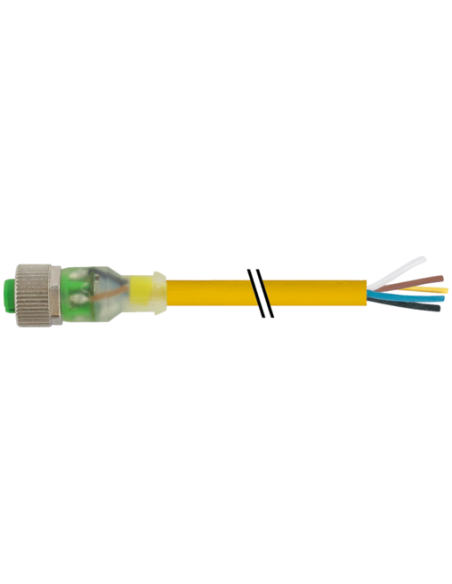

Konektor M12 żeński 5-pinowy z 3xLED do zastosowań przemysłowych – 7000-12251-0351000
Konektor M12 żeński 0° 5-pinowy z diodami LED to niezawodne rozwiązanie dla przemysłowych połączeń sygnałowych i zasilających, szczególnie w środowiskach wymagających wysokiej odporności mechanicznej oraz chemicznej. Produkt ten idealnie sprawdzi się w wymagających aplikacjach automatyki przemysłowej oraz systemach kontroli procesów.
Główne zalety konektora M12 z przewodem PUR i wskaźnikami LED
- Wysoka odporność IP65, IP66K, IP67 – konektor zapewnia szczelność i odporność na pył oraz wodę, co gwarantuje długotrwałą pracę w trudnych warunkach środowiskowych.
- Zintegrowane wskaźniki LED (biały, zielony, żółty) umożliwiają szybką diagnozę stanu połączenia oraz ułatwiają serwisowanie instalacji.
- Pięć pozłacanych pinów zapewnia stabilność i niezawodność połączeń elektrycznych nawet przy częstych cyklach łączenia i rozłączania.
- Przewód PUR o długości 10 m cechuje się dużą elastycznością, odpornością na ścieranie, oleje i środki chemiczne, a także szerokim zakresem temperatur pracy.
- Prosta, odporna na wstrząsy konstrukcja z blokadą wykonaną ze stopu cynku gwarantuje pewne połączenie oraz trwałość w warunkach przemysłowych.
Typowe zastosowania konektora M12 żeńskiego 5-pinowego z LED
Produkt znajduje zastosowanie w wielu gałęziach przemysłu, w tym:
- Automatyka przemysłowa – montaż czujników, siłowników, zaworów oraz urządzeń wykonawczych.
- Robotyka – łączenie elementów wykonawczych oraz sensoryki w robotach przemysłowych.
- Systemy transportu i logistyki – zapewnia niezawodne połączenia w zautomatyzowanych liniach produkcyjnych oraz sortowniach.
- Maszyny i urządzenia – w aplikacjach wymagających szybkiej diagnostyki dzięki wskaźnikom LED.
- Systemy bezpieczeństwa oraz instalacje wymagające sygnalizacji stanu połączenia.
Konstrukcja i możliwości instalacyjne – konektor M12 z przewodem 10 m
Konektor wyposażony jest w gwint M12 x 1 oraz blokadę radełkowaną, co pozwala na łatwe i szybkie łączenie oraz rozłączanie przewodu, zarówno w warunkach stacjonarnych, jak i w ruchomych (dynamicznych). Przekrój żyły przewodu wynosi 0,34 mm², a izolacja z PP oraz płaszcz z PUR gwarantują bardzo wysoką trwałość mechaniczną.

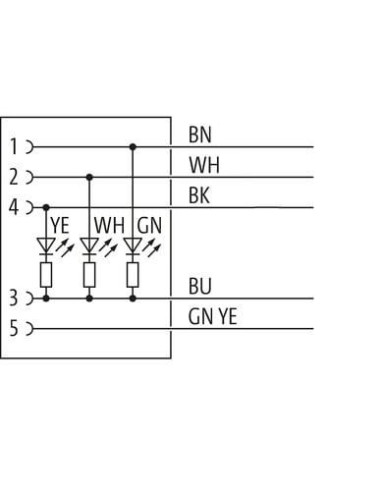

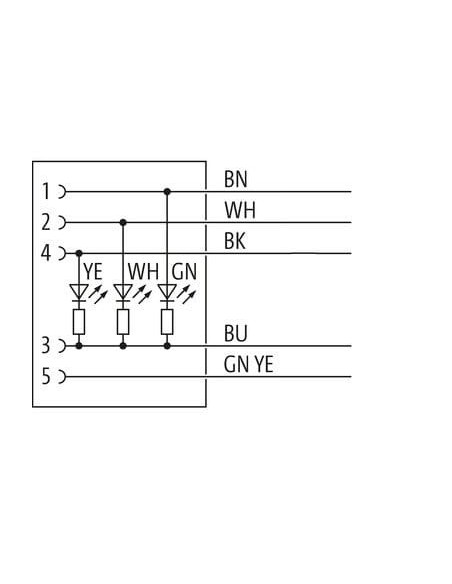

Przewody mają wyraźną identyfikację kolorystyczną, co ułatwia instalację i zapobiega błędom przy podłączaniu. Schemat połączenia pinów oraz rozkład przewodów można znaleźć w dokumentacji technicznej produktu.
Zalety użytkowe konektora M12 – najwyższa jakość i bezpieczeństwo połączeń
Oferowany konektor M12 spełnia normy DIN EN 61076-2-101 oraz posiada certyfikaty cURus, co jest gwarancją jakości oraz zgodności z wymaganiami bezpieczeństwa. Dzięki pozłacanym stykam, odporności na uderzenia i wibracje, a także szerokiemu zakresowi temperatur eksploatacji (od -25°C do +85°C przy główce i od -40°C do +90°C przy kablu), może być stosowany w wielu wymagających aplikacjach.
Informacje techniczne – konektor M12 żeński, przewód 10 m, LED, kod produktu 7000-12251-0351000
- Liczba pinów: 5 (pozłacane styki miedziane)
- Dioda LED wskaźnika stanu: biały, zielony, żółty (PNP)
- Zasilanie: DC 18-30 V, maksymalny prąd na styk: 4 A
- Długość kabla: 10 m (możliwość innych długości na zamówienie)
- Kolor płaszcza: żółty, przewody: czarny, niebieski, biały, zielono-żółty, brązowy
- Stopień ochrony: IP65, IP66K, IP67 (przy prawidłowym zamontowaniu)
- Materiał obudowy: tworzywo sztuczne, płaszcz PUR, blokada - cynkowy odlew ciśnieniowy
Konektor M12 żeński 5-pinowy z LED to uniwersalny i trwały komponent dedykowany profesjonalnym instalacjom przemysłowym, w których liczy się niezawodność, bezpieczeństwo oraz wygodna diagnostyka połączeń.
