Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

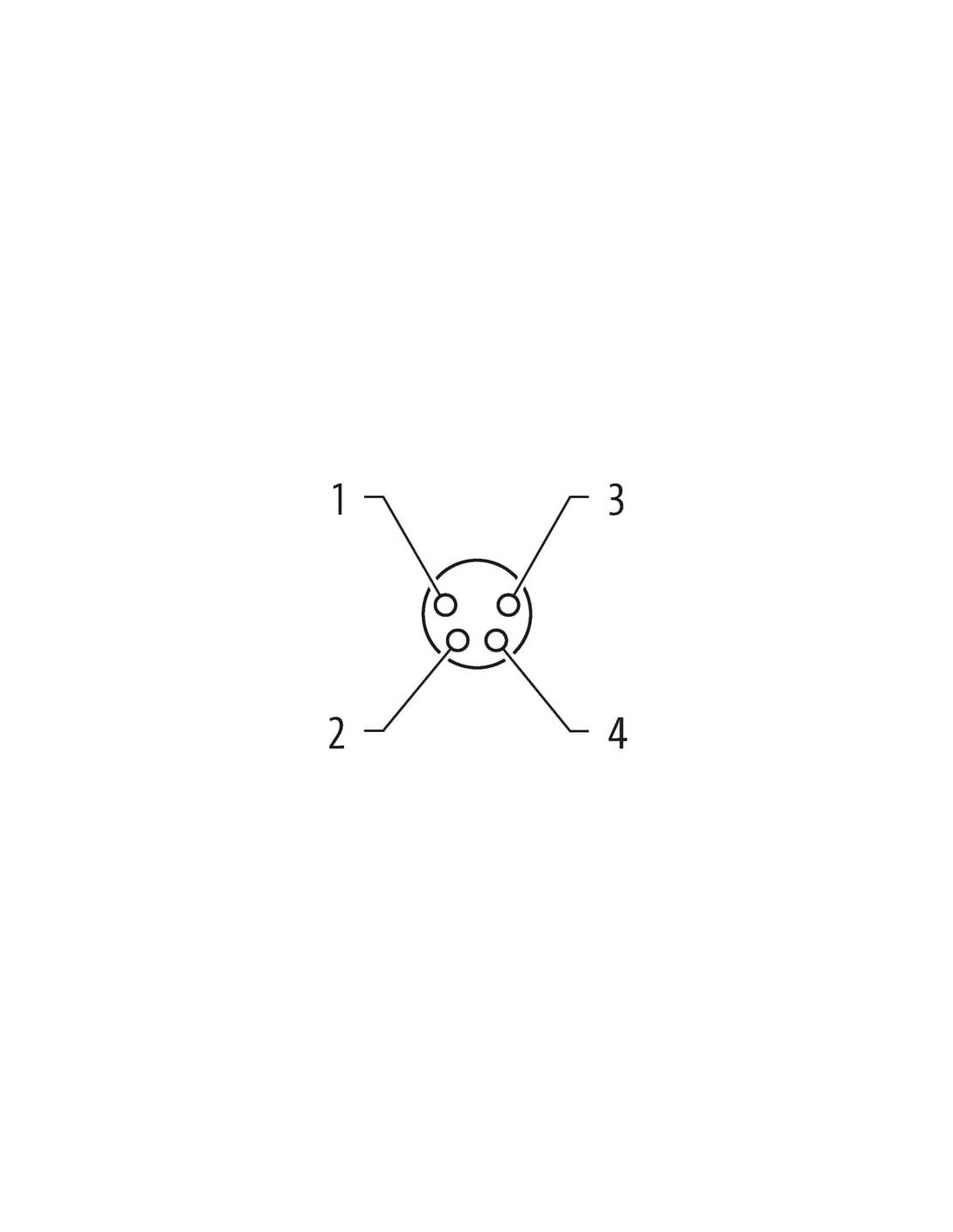

| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 żeński prosty z wolnym końcem kabla – 4 piny, 5 m, PUR
Konektor M8 żeński prosty z wolnym końcem kabla to niezawodne rozwiązanie do zastosowań przemysłowych, automatyki oraz systemów sensorycznych. Produkt posiada czteropinowe złącze oraz wytrzymały kabel o długości 5 metrów, zakończony wolnymi przewodami, co umożliwia dowolną konfigurację połączenia według potrzeb instalacji.
Najważniejsze cechy konektora M8 żeńskiego, prostego – 7000-08061-6310500
- Standard złącza M8 – gwarancja szerokiej kompatybilności z urządzeniami przemysłowymi.
- Wysoki stopień ochrony IP65 / IP66K / IP67 – odporność na kurz, wodę oraz trudne warunki środowiskowe.
- Zastosowanie w automatyce i robotyce, systemach czujnikowych, maszynach i liniach produkcyjnych.
- Wytrzymały materiał obudowy (tworzywo sztuczne i PUR) – wysoka odporność chemiczna oraz na oleje, możliwość pracy w wymagającym środowisku przemysłowym.
- Połączenia skręcane oraz proste zakończenie kabla – łatwość montażu oraz elastyczność w dostosowaniu do konkretnej aplikacji.
- Pozłacane styki zapewniają niską rezystancję oraz długotrwałą, niezawodną transmisję sygnału lub zasilania.
- Elastyczna długość kabla – standardowa wersja 5 m, inne długości dostępne na życzenie.
Zastosowania konektora M8 żeńskiego prostego
Konektory M8 są szeroko wykorzystywane w automatyce przemysłowej, systemach sensorów, układach sterowania i monitoringu, a także w aplikacjach wymagających trwałego i odpornego na warunki środowiskowe połączenia sygnałowego lub zasilającego. Sprawdzają się zarówno przy podłączaniu czujników, jak i wyłączników krańcowych, a także w systemach I/O oraz jako przewody połączeniowe w robotyce.
- Linie produkcyjne w automatyce
- Systemy maszynowe wymagające kompaktowych złączy
- Aplikacje outdoorowe dzięki podwyższonej odporności na wodę
- Przemysł spożywczy i chemiczny – odporność na oleje i chemikalia
- Systemy bezpieczeństwa i sterowania
Budowa i wygoda instalacji – konektor M8 żeński prosty
Produkt posiada gwint M8 x 1 oraz wytrzymałą konstrukcję gwarantującą długą żywotność, nawet w warunkach zwiększonych wibracji oraz zagrożenia mechanicznego. Bezhalogenowy kabel PUR zapewnia odporność na promieniowanie UV, płomienie, ścieranie oraz czynniki chemiczne.
Wolny koniec kabla umożliwia dowolną aranżację połączeń – przewody o oznaczeniach kolorystycznych ułatwiają dopasowanie przewodów w instalacji. Typowe kolory żył: brązowy, biały, niebieski, czarny odpowiadają standardowi M8.
Typowe zalety konektora M8 żeńskiego prostego z wolnym końcem
- Uniwersalność zastosowania – kompatybilność z wieloma systemami automatyki.
- Trwałość i niezawodność dzięki wysokiej odporności mechanicznej i chemicznej.
- Szybka i bezpieczna instalacja – zgodność z szerokim zakresem akcesoriów montażowych.
- Stabilność parametrów elektrycznych w szerokim zakresie temperatur (od -25°C do +85°C, a kabel od -40°C do +90°C przy pracy stałej).
Konektor M8 żeński prosty z wolnym końcem kabla to doskonały wybór do każdej instalacji wymagającej niezawodności, odporności na warunki środowiskowe oraz pewności w transmisji sygnału lub zasilania. Sprawdza się zarówno w nowych, jak i modernizowanych systemach przemysłowych oraz automatyzacji.
