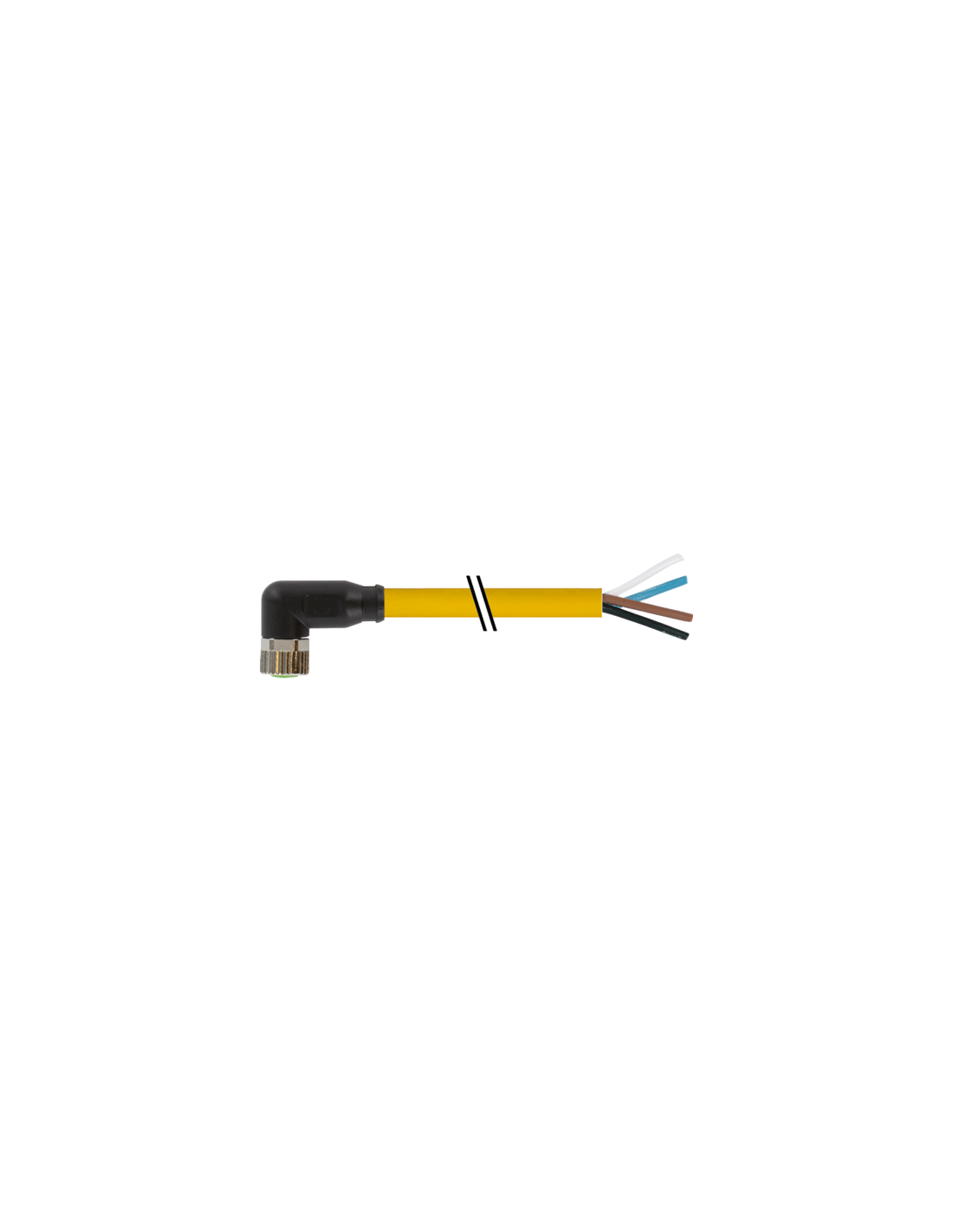

Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 031 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

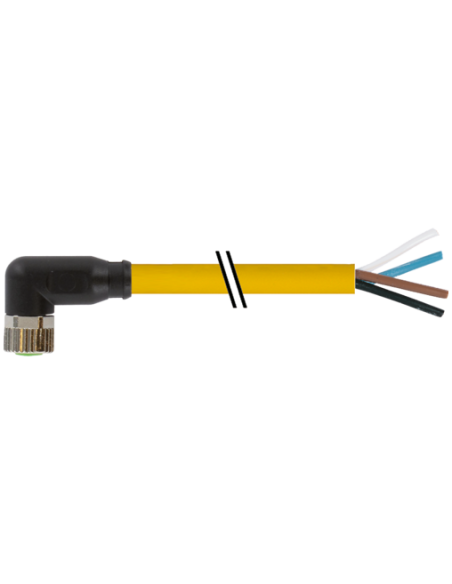

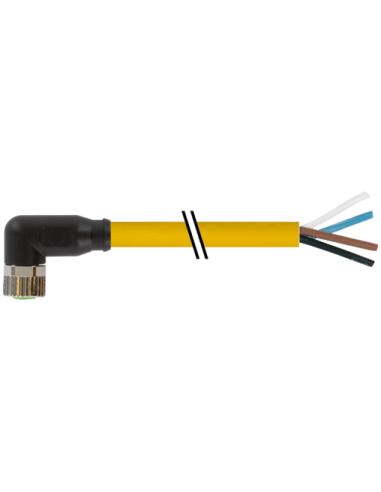

Złącze żeńskie M8 90° na kabel 4-pin, 15 m – profesjonalne rozwiązanie do automatyki i przemysłu
Złącze żeńskie M8 90° na kabel o długości 15 metrów to niezawodny komponent do połączeń w aplikacjach przemysłowych, automatyce oraz systemach sterowania. Dedykowane do zastosowań wymagających wysokiego stopnia ochrony i trwałości, znajduje szerokie zastosowanie w maszynach, czujnikach oraz urządzeniach przemysłowych, gdzie istotne są kompaktowe wymiary i odporność na czynniki zewnętrzne.
Zastosowanie złączy kątowych M8 – wszechstronność i niezawodność
Złącze kątowe M8 90° jest szczególnie przydatne w miejscach o ograniczonej przestrzeni montażowej, gdzie kątowy odpływ kabla umożliwia efektywne poprowadzenie przewodów. Sprawdza się w:
- Automatyce przemysłowej – łączenie czujników, siłowników i modułów I/O
- Robotyce – integracja przewodów sygnałowych i zasilających
- Budowie maszyn – wytrzymałość na drgania oraz wysoka ochrona przed wilgocią i pyłem
- Systemach bezpieczeństwa – zachowanie stabilności połączeń w trudnych warunkach pracy
Najważniejsze cechy złącza żeńskiego M8 90°
- Duża odporność chemiczna i na oleje dzięki plastikowej obudowie PUR
- Stopień ochrony IP65, IP66K, IP67 – szczelność oraz zabezpieczenie przed czynnikami zewnętrznymi
- 4 pozłacane piny zapewniające stabilny kontakt i minimalizujące spadki napięcia
- Kątowy odpływ kabla umożliwiający łatwy montaż w ciasnych przestrzeniach
- Wysoka trwałość mechaniczna dzięki zastosowaniu elementów z cynkowego odlewu ciśnieniowego
- Długość przewodu 15 m pozwala na swobodną instalację na większych odległościach
Trwałość i bezpieczeństwo w każdej aplikacji
Złącze cechuje się szerokim zakresem temperatur pracy od -25°C do +85°C (dla złącza) oraz od -40°C do +90°C (dla przewodu), co umożliwia eksploatację zarówno w chłodniach, jak i przy wysokich temperaturach. Wysoka klasa szczelności oraz odporność na drgania czynią ten produkt bezpiecznym do stosowania w dynamicznych oraz trudnych środowiskach przemysłowych.
Konstrukcja przewodu i schemat połączeń
Przewód PUR o żółtej izolacji jest bezhalogenowy, bezsilikonowy, wolny od ołowiu i kadmu, co pozwala na zastosowanie w środowiskach wymagających wysokiej czystości. Złącze kątowe posiada 4 żyły (0,25 mm²) z wytrzymałą izolacją z PP oraz wysoką odporność mechaniczną.
- Kodowanie typu A zapewnia kompatybilność z większością urządzeń automatyki
- Przypisanie pinów: 1 – brązowy, 2 – biały, 3 – niebieski, 4 – czarny
- Łatwy montaż przez włożenie i przykręcenie z zabezpieczeniem przeciwwstrząsowym
Certyfikaty i zgodność z normami
Produkt spełnia wymagania normy DIN EN 61076-2-104 (M8), posiada certyfikat cURus oraz odpowiednie oznaczenia i aprobaty pozwalające na stosowanie w przemyśle na rynkach międzynarodowych.
Podsumowanie – Złącze żeńskie M8 4-pinowe kątowe z przewodem 15 m
Złącze M8 90° z przewodem 15 m to idealne rozwiązanie do profesjonalnych instalacji przemysłowych, gdzie istotna jest niezawodność, trwałość mechaniczna oraz wysoki stopień ochrony IP. Produkt rekomendowany do zastosowań w trudnych warunkach środowiskowych, zapewniający bezpieczne i stabilne połączenia w automatyce, robotyce oraz systemach maszynowych.
