Dostępny
Żeński proste
M12, 5-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

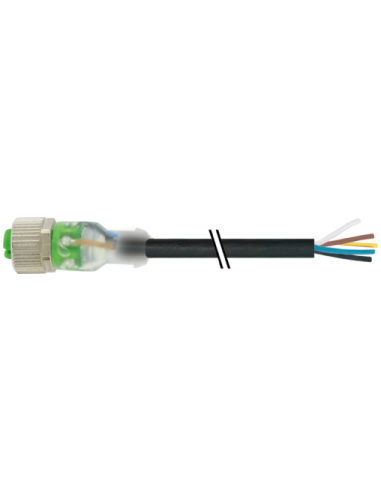

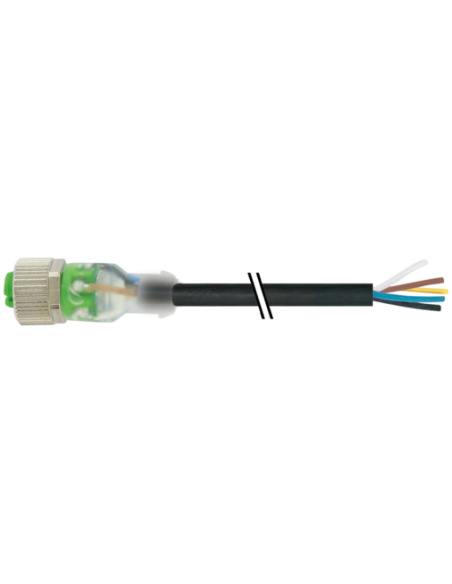

Złącze M12 żeńskie proste 5-pinowe z przewodem 10 m i wskaźnikiem LED – 7000-12251-6351000
Złącze M12 żeńskie proste z przewodem o długości 10 metrów i wskaźnikami LED to wysokiej jakości komponent wykorzystywany w nowoczesnych instalacjach przemysłowych. Zgodność z normą DIN EN 61076-2-101 (M12) sprawia, że produkt ten doskonale sprawdza się w wymagających aplikacjach automatyki, robotyki oraz w maszynowniach.
Zastosowania i zalety przewodu M12 z LED
Szybki i niezawodny przesył sygnału dzięki wysokiej jakości materiałom – styk pokryty złotem zapewnia niezawodność i długowieczność połączenia. Zabezpieczenie przed wstrząsami oraz solidna konstrukcja umożliwiają zastosowanie złącza w środowiskach o podwyższonej wibracji.
- Wytrzymały przewód PUR o długości 10 m – odporny na ścieranie, oleje, smary, UV, promieniowanie świetlne oraz wiele środków chemicznych.
- Klasa ochrony IP65, IP66K, IP67 – skuteczna ochrona przed pyłem, wodą oraz myciem ciśnieniowym.
- Trójkolorowe diody LED (biała, zielona, żółta) pozwalają na wygodne monitorowanie stanu podłączenia, co jest idealne do diagnostyki i serwisu.
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C.
- Wysoka odporność mechaniczna oraz 5-pinowa funkcjonalność umożliwiają przesył zarówno sygnałów, jak i zasilania.
- Uniwersalne zastosowanie do czujników, elementów automatyki przemysłowej, rozdzielni, maszyn oraz linii produkcyjnych.
- Łatwość montażu dzięki gwintowi M12 x 1 i ergonomicznemu kołnierzowi (SW13).
- Kodowanie typu A – gwarancja poprawnego podłączenia zgodnie z normami przemysłowymi.
M12 żeńskie – niezawodność w automatyce
Obudowa z tworzywa PUR zapewnia wysoką odporność na uszkodzenia mechaniczne oraz długą żywotność, nawet w trudnych warunkach przemysłowych. Dodatkowo metalowa nakrętka niklowana oraz styk z miedzianego stopu gwarantują stabilność połączenia i trwałość, nawet przy częstych cyklach łączeniowych.
Złącze M12 - zastosowanie w przemyśle:
- Automatyka, robotyka oraz systemy kontroli procesów
- Pomiary i czujniki w technologii przemysłowej
- Łączenie urządzeń sterujących, paneli operatorskich i systemów PLC
- Zastosowania mobilne oraz stacjonarne w maszynach i liniach produkcyjnych
- Instalacje narażone na częste ruchy przewodu oraz silne drgania

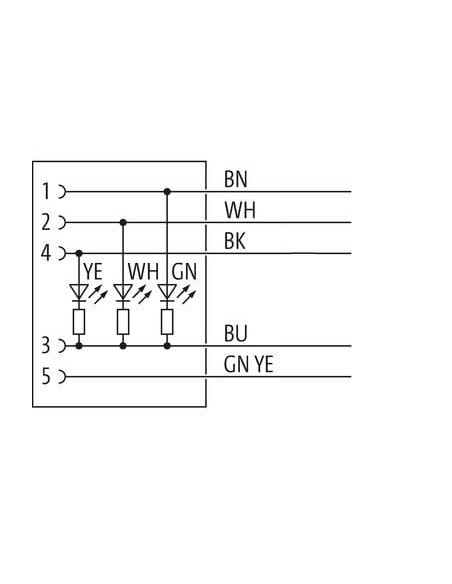

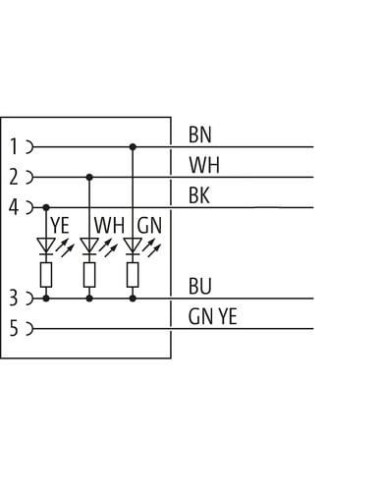

Budowa i schemat podłączenia przewodu M12 0°
Złącze posiada 5-pinowy układ kontaktów zgodny ze standardem, a czytelny schemat podłączenia przewodu umożliwia bezproblemowy montaż, nawet przy wielostanowiskowej instalacji. Przewód zakończony jest wolnymi końcami, co umożliwia indywidualną konfekcję oraz podłączenie do dowolnych urządzeń i listw zaciskowych.
Parametry techniczne odpowiadają wysokim standardom stosowanym w przemyśle:
- Napięcie robocze: 18–30 V DC
- Prąd roboczy na styk: do 4 A
- Przekrój przewodów: 0,34 mm²
- Odporność na zginanie i skręcanie – aż do 10 milionów cykli przy zachowaniu szczelności IP
Bezpieczne i trwałe rozwiązania połączeniowe dla przemysłu
M12 żeńskie z przewodem z trójkolorowym wskaźnikiem LED idealnie sprawdzi się w systemach wymagających szybkiego i niezawodnego sygnalizowania stanu połączenia oraz długiej żywotności mechaniczno-elektrycznej. Wybór tego produktu to gwarancja zwiększenia bezawaryjności maszyn oraz komfortu pracy dla służb utrzymania ruchu.
