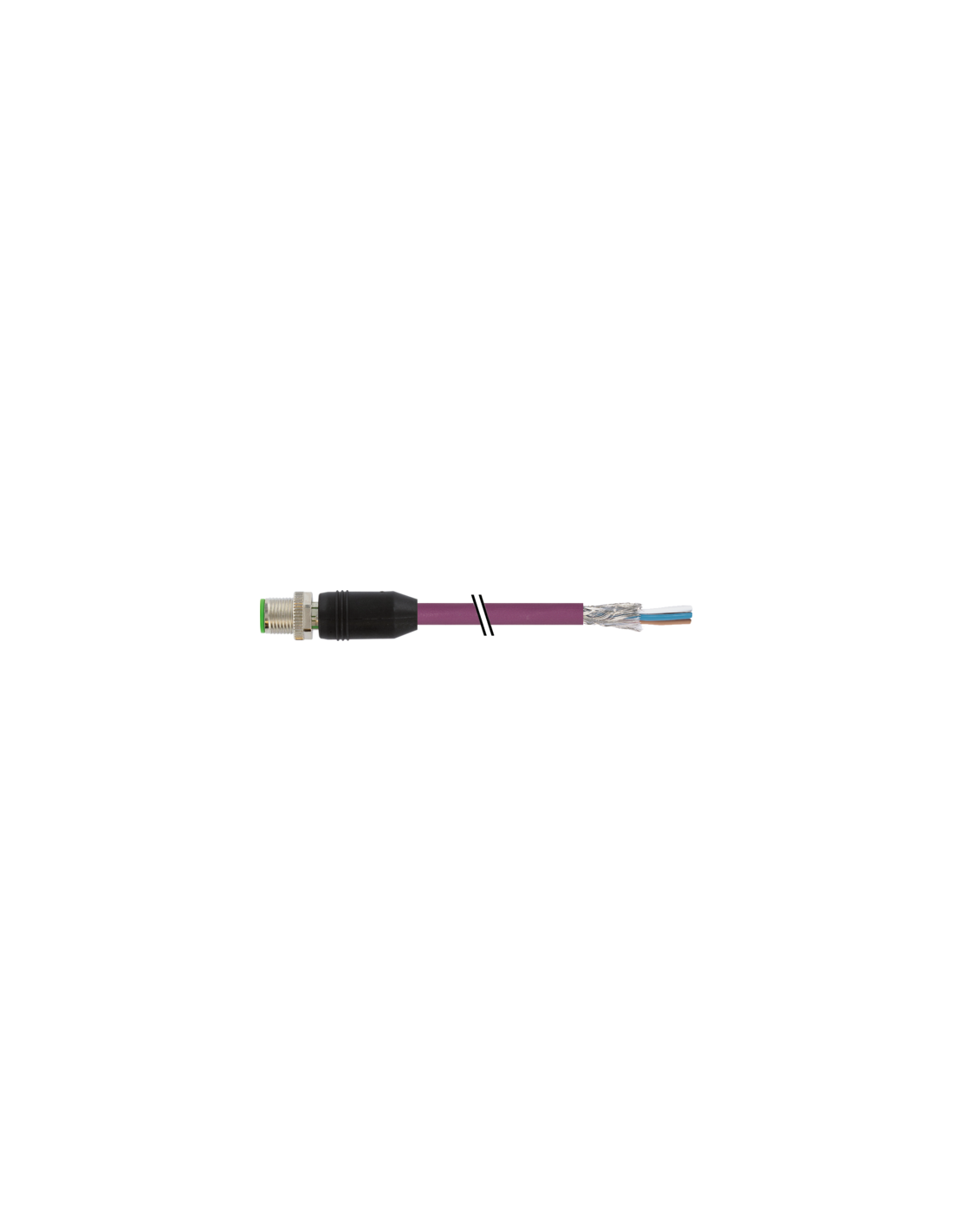

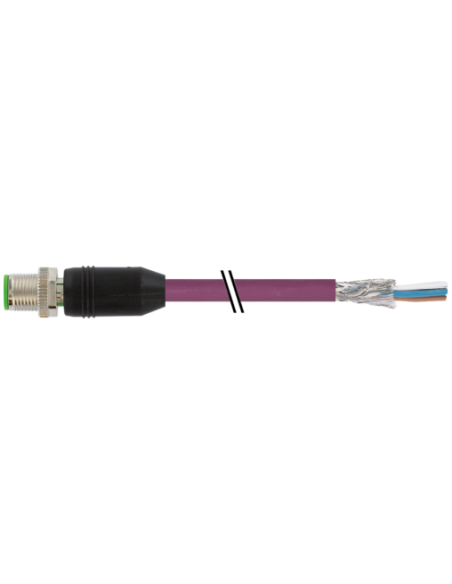

Męski prosty

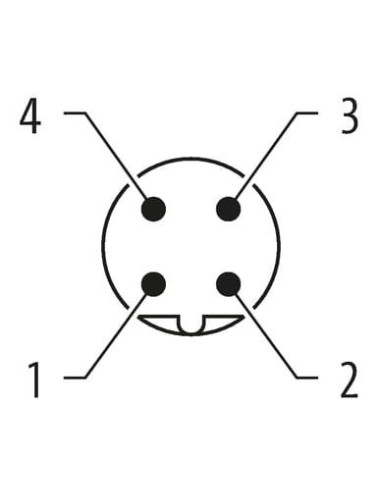

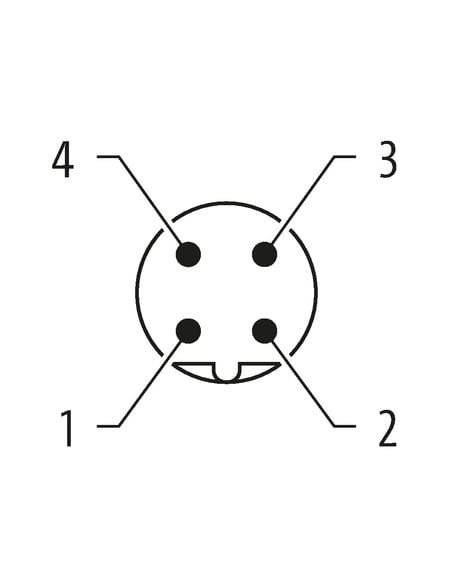

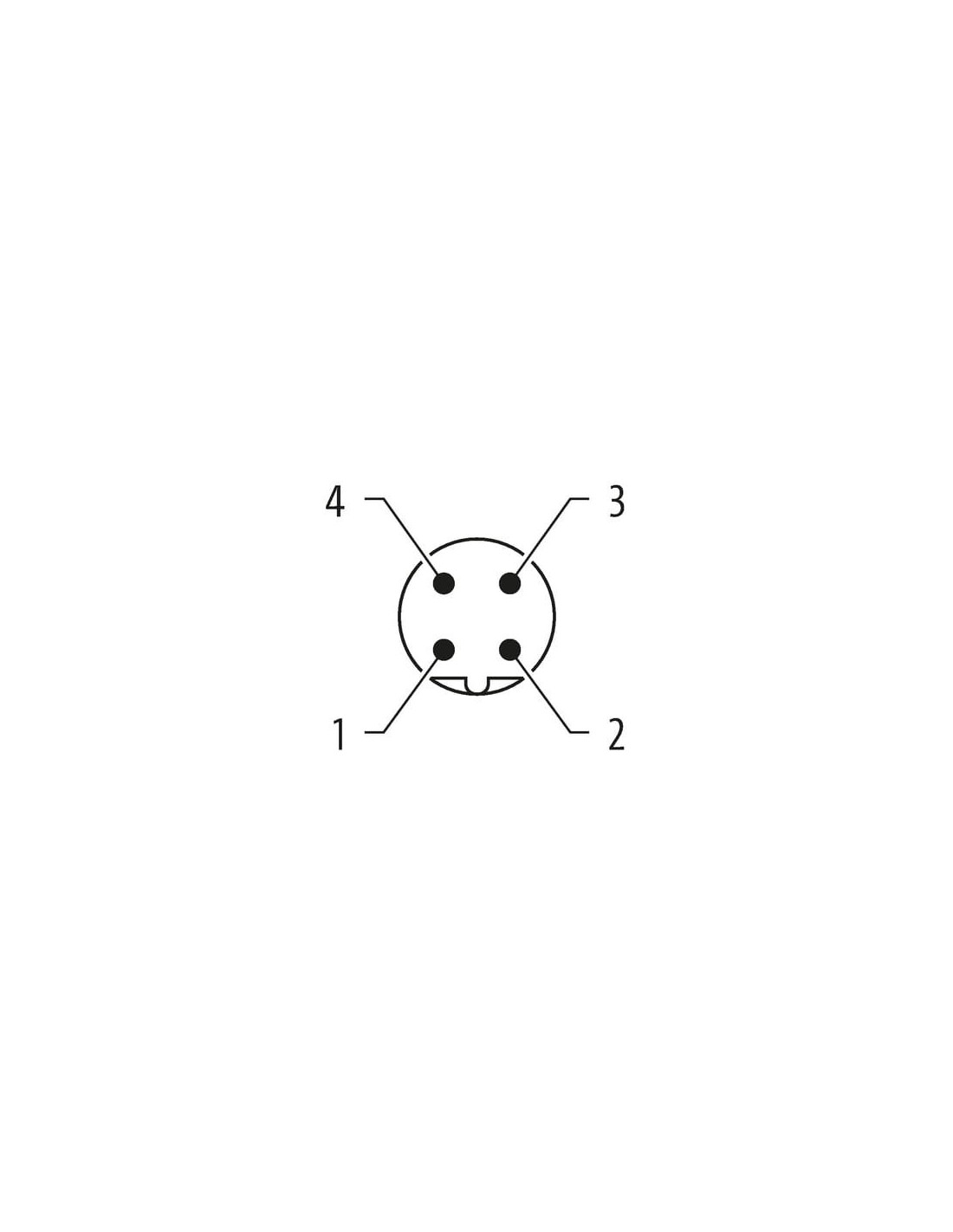

M12, 4-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

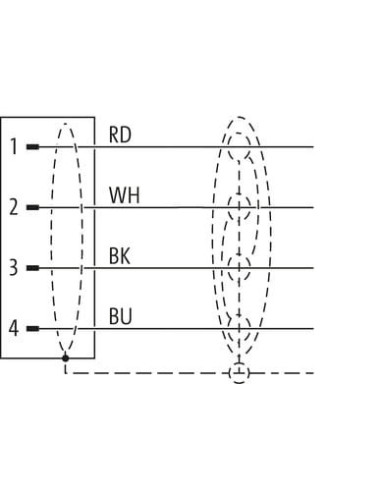

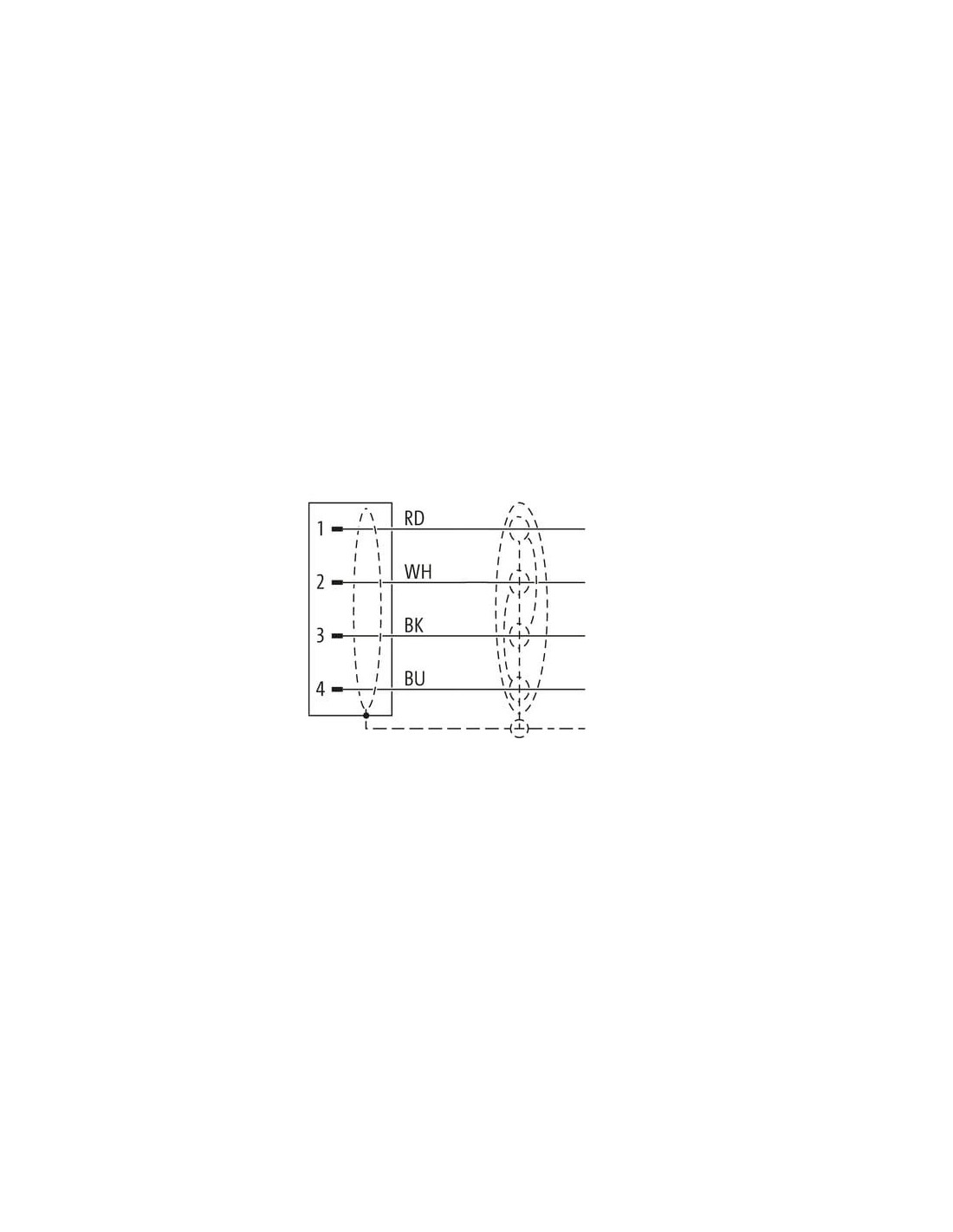

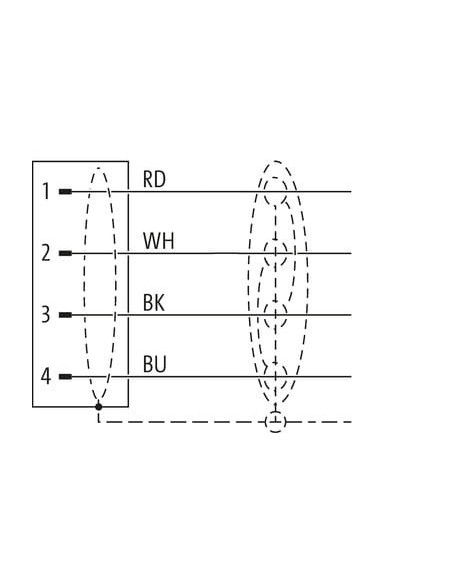

| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Złącze M12 ekranowane męskie, proste, 4-piny, kodowanie B – 7000-14052-8031500
Złącze M12 ekranowane z kodowaniem B i prostym odejściem kablowym to wszechstronne rozwiązanie przeznaczone do zastosowań przemysłowych, które wymagają niezawodności oraz odporności na czynniki zewnętrzne. Dzięki swojej konstrukcji znajduje zastosowanie w automatyce przemysłowej, systemach sterowania i transmisji sygnałów, a także w środowiskach, gdzie niezbędna jest wysoka odporność na zakłócenia elektromagnetyczne.
Najważniejsze cechy produktu M12 kod B – ekranowany przewód hybrydowy, 15 m
- Konstrukcja zgodna ze standardem M12 – popularny i uniwersalny typ złącza, stosowany w automatyce oraz robotyce.
- Ekranowanie przewodu – skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC), kluczowa w środowiskach zasilanych urządzeniami sterująco-pomiarowymi.
- 4 piny, kodowanie B – umożliwia przesył sygnałów oraz zasilania, zgodne z przemysłowymi wymaganiami transmisji danych i mocy.
- Długość przewodu 15 m – pozwala na elastyczne prowadzenie instalacji w rozbudowanych systemach automatyki.
- Wytrzymała powłoka PUR – odporna na chemikalia, oleje, płomienie i czynniki środowiskowe, umożliwia stosowanie złącza w wymagających warunkach przemysłowych.
- Obudowa o wysokiej odporności mechanicznej – wykonana z tworzywa sztucznego oraz odlewu cynkowego, co zapewnia trwałość i niezawodność połączenia.
- Stopień ochrony IP67 – skuteczna ochrona przed pyłem i wilgocią podczas prawidłowego montażu (włożone i przykręcone złącze).
Typowe zastosowania złącza M12, kod B ekranowanego
Złącze M12 z kodowaniem B jest dedykowane przede wszystkim do:
- Połączeń hybrydowych z przesyłem danych i zasilania
- Zastosowań w sieciach przemysłowych (np. PROFIBUS, urządzenia kontrolno-pomiarowe)
- Podłączania czujników, siłowników, kamer przemysłowych oraz urządzeń transmisji sygnału
- Systemów zasilania i komunikacji w automatyce budynkowej i maszynowej
- Instalacji wymagających odporności na agresywne media oraz podwyższonej trwałości kabli i złączy
Zalety techniczne i montażowe
- Złocone styki – zapewniają niską rezystancję kontaktu i długą żywotność połączenia.
- Odporność na wibracje i wstrząsy – specjalne zabezpieczenie przeciwwstrząsowe gwarantuje stabilność połączenia nawet w wymagających aplikacjach.
- Możliwość stosowania w szerokim zakresie temperatur roboczych: od -25°C do +85°C.
- Wytrzymałość na wielokrotne zginanie oraz ruch kablowy (kabel przystosowany do C-track, powyżej 1 miliona cykli).
- Brak diody LED wskaźnika stanu – pełna kompatybilność z systemami wymagającymi czystości sygnału.
Informacje dodatkowe i warunki montażu
- Dla zapewnienia najwyższej trwałości i ochrony stopnia IP67 należy stosować właściwe techniki montażu: włożenie i dokręcenie złącza.
- Przewód fioletowy, bezhalogenowy, bezołowiowy i wolny od FCKW – bezpieczny dla środowiska i użytkownika.
- Minimalny promień zgięcia przewodu należy zachować według wytycznych: 6 × średnica zewnętrzna (instalacja stała) oraz 10 × średnica zewnętrzna (aplikacje ruchome).
- Osłona kabla: oplot miedziany, cynowany o skuteczności ekranowania na poziomie 65% – wysoka odporność na zakłócenia elektromagnetyczne.
Złącze M12 ekranowane – uniwersalne rozwiązanie do automatyki przemysłowej
Złącze M12 4-piny, kodowanie B, ekranowane, długość kabla 15 m sprawdzi się w wymagających aplikacjach przemysłowych, gdzie niezawodność transmisji oraz odporność na zakłócenia i czynniki środowiskowe mają kluczowe znaczenie. Stanowi praktyczny wybór do systemów automatyki, robotyki, maszyn produkcyjnych, a także infrastruktury przemysłowej wymagającej hybrydowych przewodów przesyłających jednocześnie zasilanie i dane.
