Żeński proste
Snap In

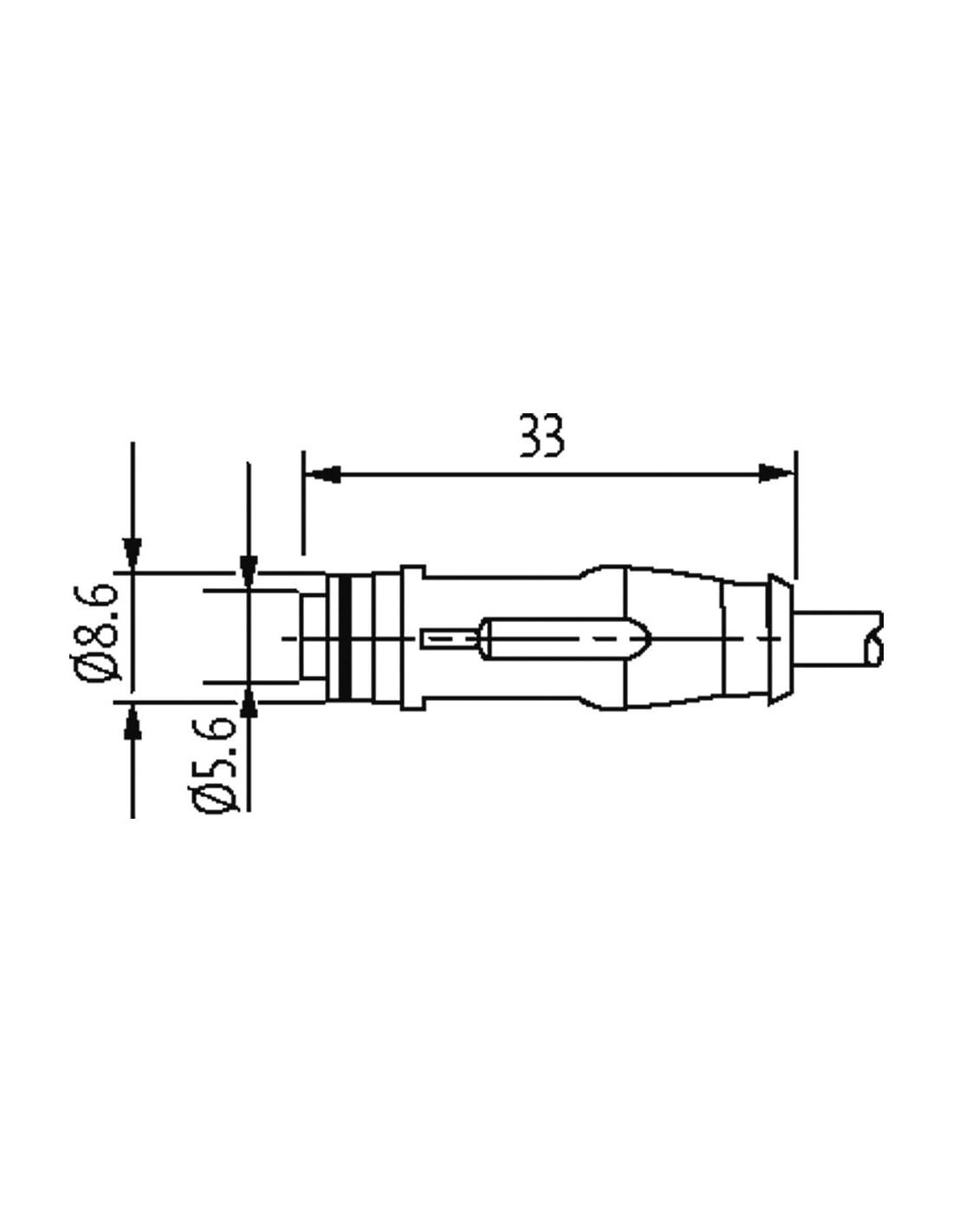

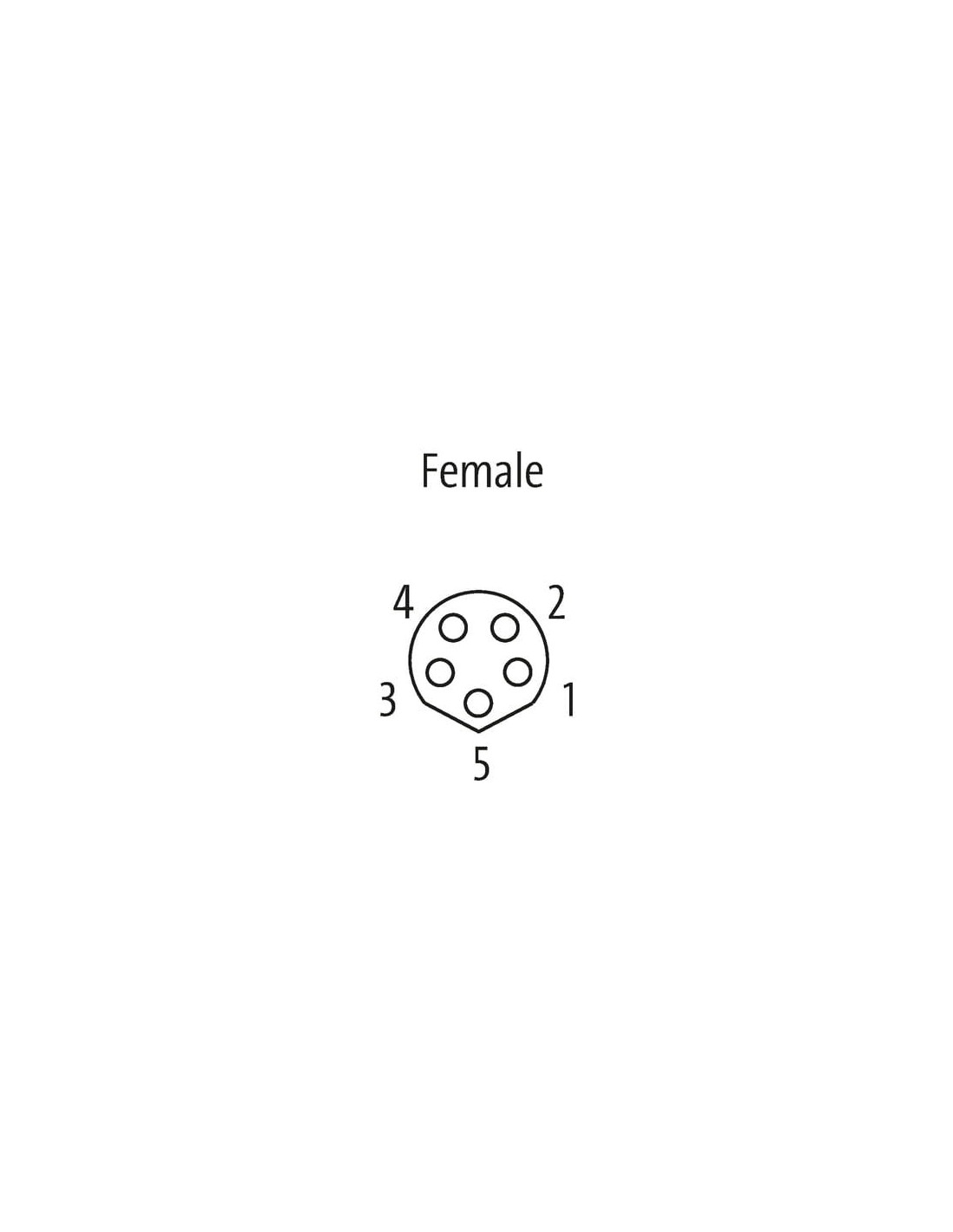

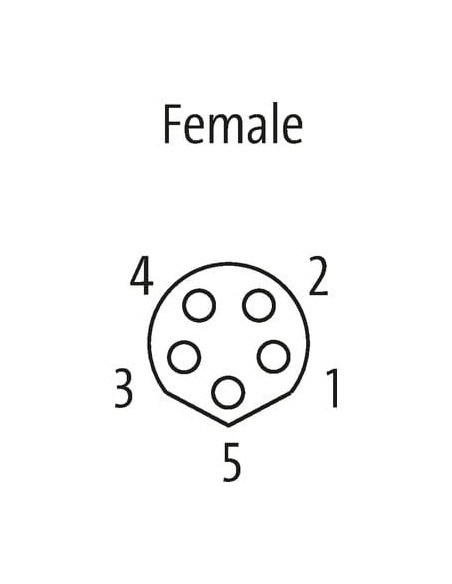

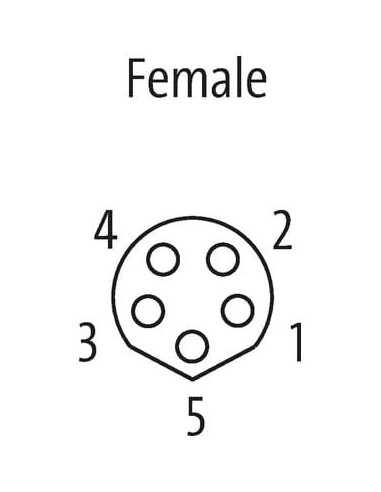

M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Family construction form | M8 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | w stanie zamkniętym |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Material screw connection | PUR |
Dane mechaniczne | Dane montażowe
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

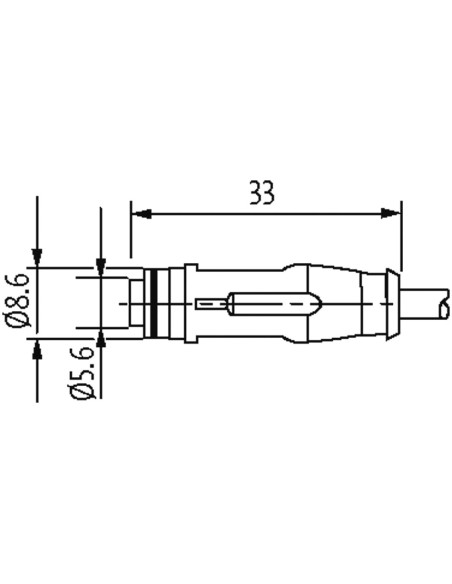

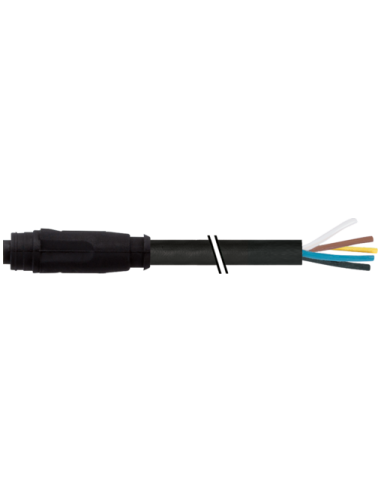

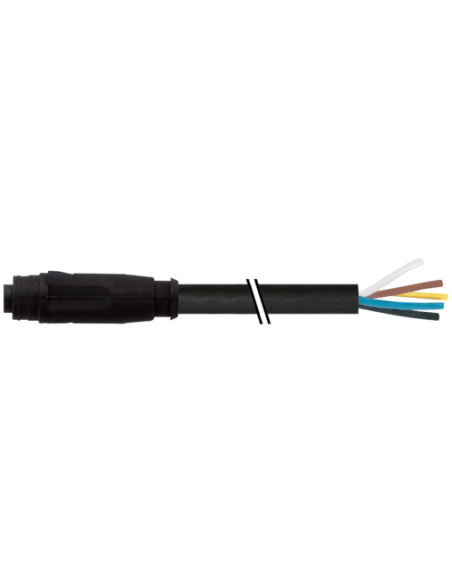

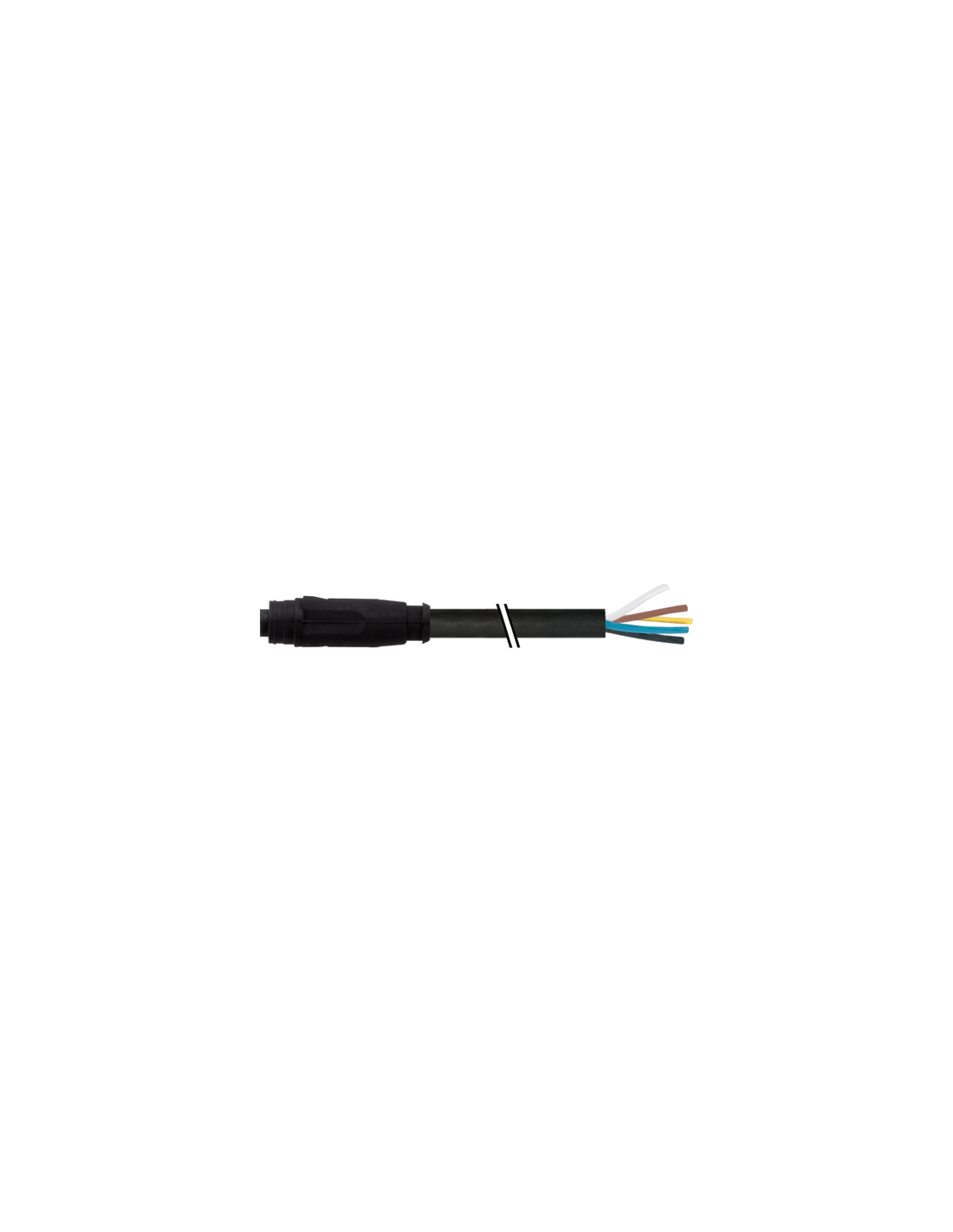

Złącze M8 żeńskie 0° SnapIn – Kabel 3m, 5-pin, Kodowanie B – 7000-08945-6950300
Złącze M8 żeńskie proste 0° SnapIn na kabel to profesjonalny element połączeniowy, zapewniający pewność, trwałość i bezpieczeństwo w trudnych warunkach przemysłowych. Dzięki zastosowaniu kodowania B oraz pięciu pinów, złącze sprawdzi się w szerokim zakresie aplikacji automatyki przemysłowej, robotyce oraz instalacjach czujników i siłowników.
Właściwości i zalety złącza M8 SnapIn do zastosowań przemysłowych
- Wytrzymała konstrukcja – obudowa wykonana z wysokiej jakości tworzywa sztucznego odpornego na chemikalia i oleje, co umożliwia długotrwałą eksploatację w wymagających środowiskach.
- Stopień ochrony IP67 – zapewnia pełną szczelność oraz ochronę przed pyłem i krótkotrwałym zanurzeniem w wodzie.
- Prosty montaż typu SnapIn – szybkie, wygodne i bezpieczne podłączanie, bez konieczności użycia narzędzi.
- Elastyczny kabel o długości 3 metrów – umożliwia swobodne prowadzenie instalacji i podłączanie urządzeń nawet w odległych punktach maszyn.
- 5 przewodów (żył) – przewód z miedzianą skrętką o przekroju 0,25 mm², zgodny z wymaganiami przemysłowymi (klasa 6), z powłoką PUR odporną na ścieranie oraz działanie olejów i chemikaliów.
Typowe zastosowania złącza M8 żeńskiego, 5-pinowego, kodowanie B
Złącze M8 5-pin SnapIn znajduje zastosowanie w licznych instalacjach automatyki przemysłowej, w tym:
- podłączanie czujników, enkoderów i elementów wykonawczych,
- systemy transportowe oraz linie produkcyjne,
- zasilanie i sygnałowanie urządzeń w strefach o zwiększonym wpływie olejów i chemikaliów,
- robotyka, automatyka budynkowa, maszyny CNC.
Bezpieczeństwo i trwałość użytkowania
Wytrzymałość na cykle podłączeniowe wynosi minimum 100 cykli, a całość spełnia normę DIN EN 61076-2-104 (M8). Izolacja przewodu zapewnia odporność na ogień oraz uszkodzenia mechaniczne (UL 1581, IEC 60332-2-2). Przemyślana konstrukcja eliminuje ryzyko przypadkowych rozłączeń i zapewnia odpowiednią wytrzymałość mechaniczną przy intensywnej eksploatacji.
Możliwości konstrukcyjne i elastyczność użytkowania
- Długość kabla 3 m daje swobodę montażu w rozbudowanych instalacjach.
- Dostępność różnych długości przewodów na zamówienie.
- Uniwersalne zastosowanie w środowiskach narażonych na drgania, oleje i chemikalia.
- Kodowanie B umożliwia stosowanie w specyficznych aplikacjach wymagających separacji sygnałów.
Złącze M8 żeńskie SnapIn to optymalne rozwiązanie dla profesjonalnych instalacji, które wymagają niezawodności, trwałości i elastyczności połączeń. Idealnie sprawdzi się wszędzie tam, gdzie istotny jest szybki montaż, ochrona przed czynnikami zewnętrznymi oraz pewność transmisji sygnału lub zasilania.
