Złącza wtykowe dla przemysłu spożywczego
Żeński proste

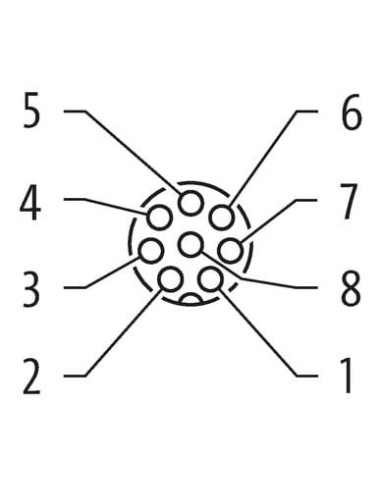

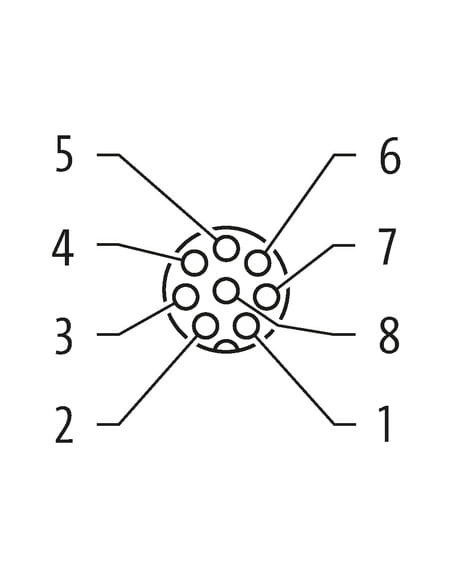

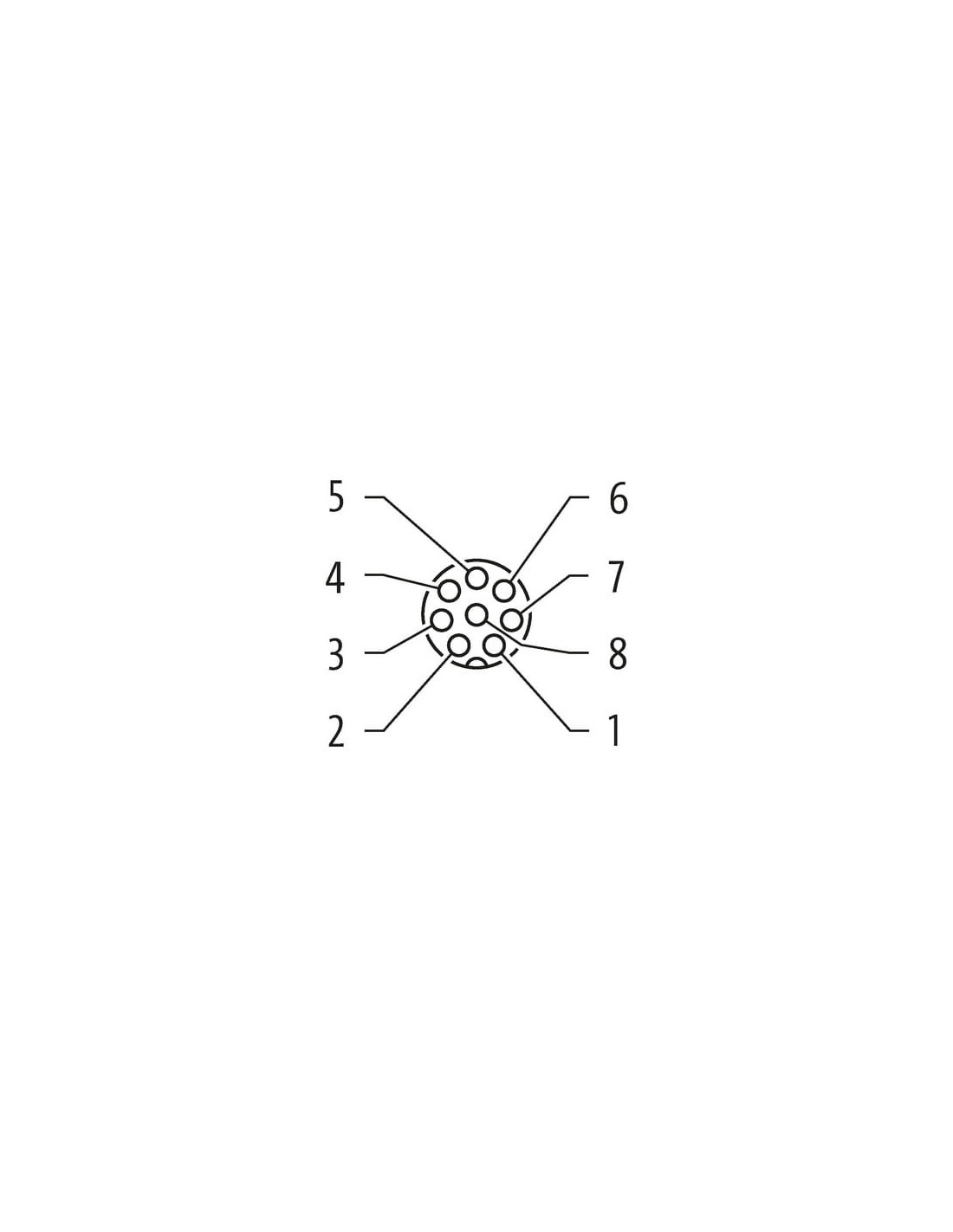

M12, 8-piny
Uszczelka profilu
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

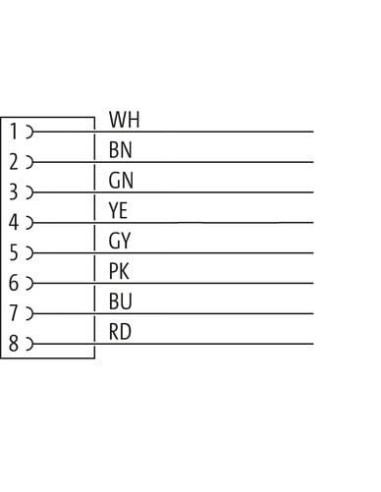

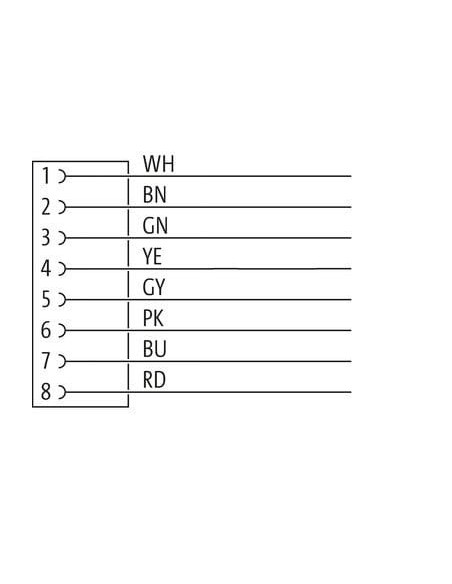

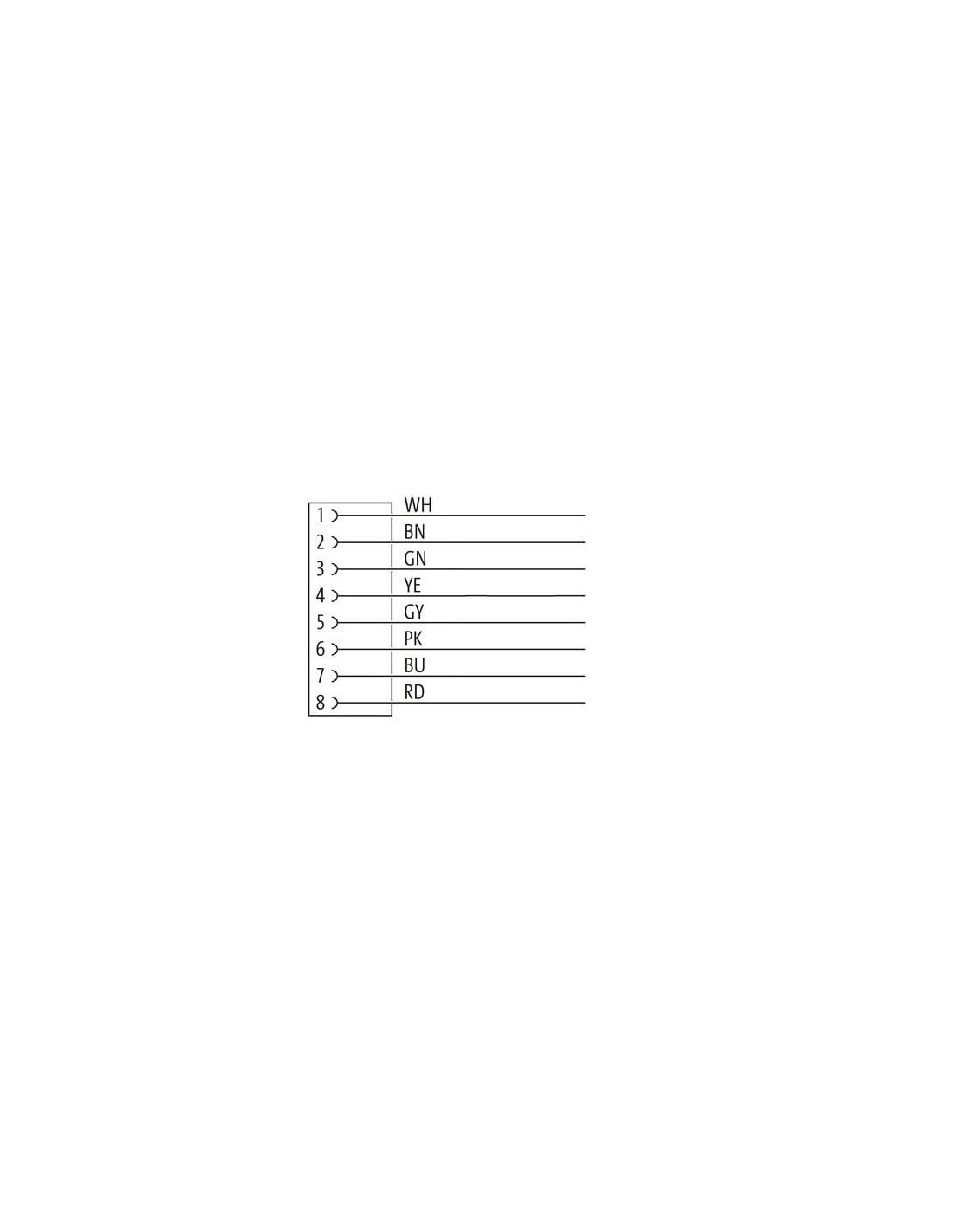

| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 207 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

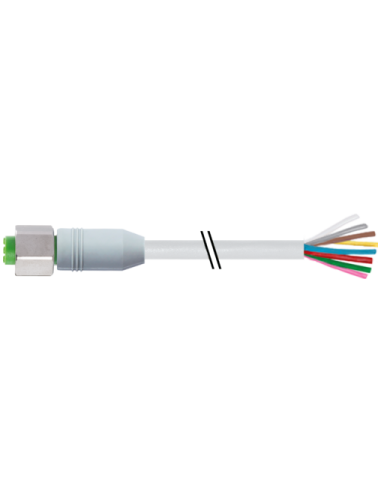

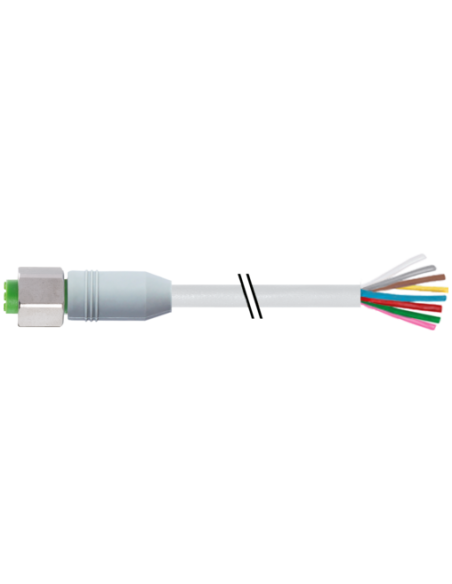

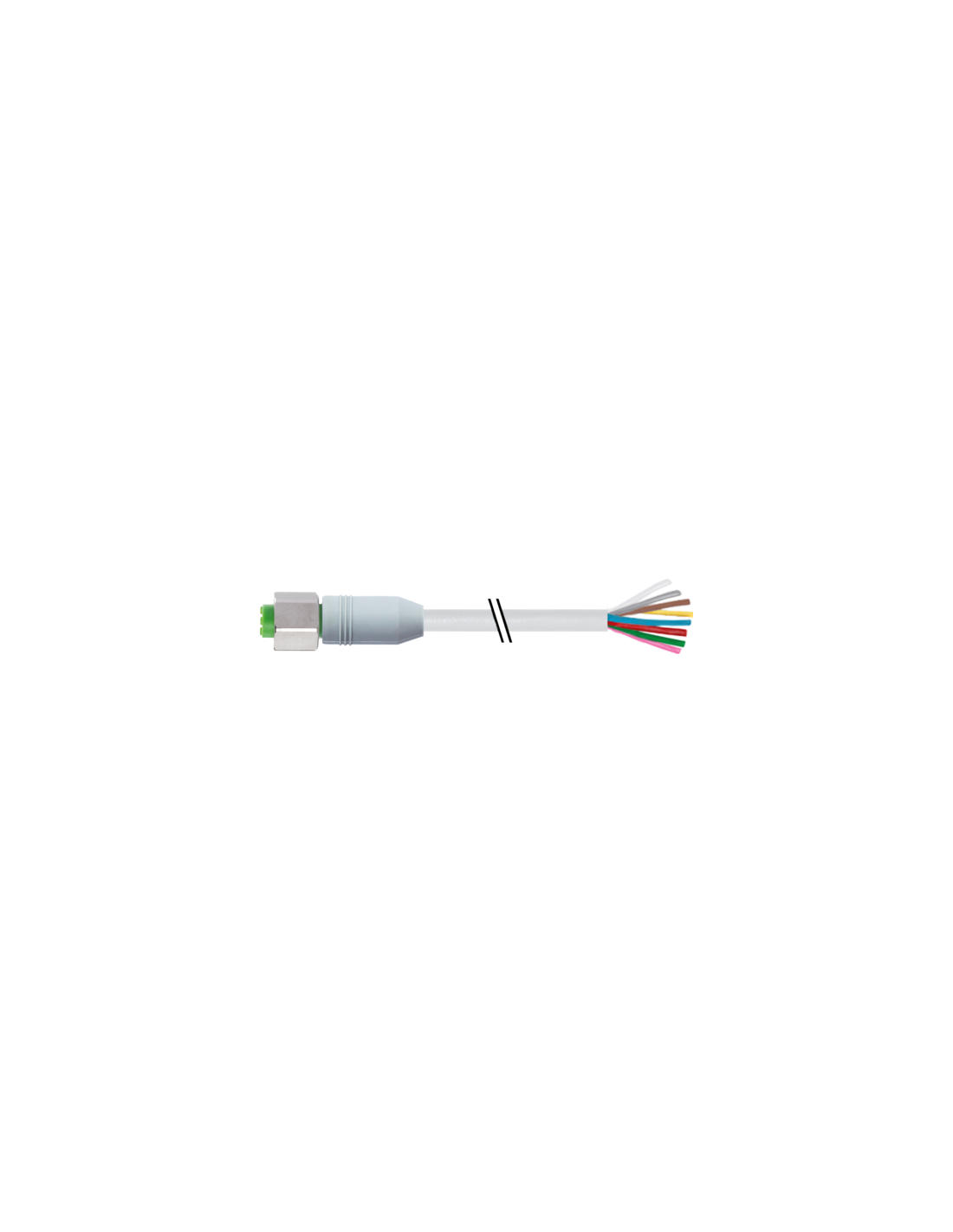

Konektor M12 żeński prosty z wolnym końcem kabla – 7014-17041-2071000
Konektor M12 żeński prosty z wolnym końcem kabla przeznaczony jest do zastosowań w przemyśle spożywczym oraz wszędzie tam, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne i bezpieczeństwo połączenia. Model 7014-17041-2071000 to solidne rozwiązanie, które zapewnia niezawodność w trudnych warunkach przemysłowych.
Najważniejsze zalety konektora M12 do zastosowań przemysłowych
- Wysoki stopień ochrony IP65, IP66K, IP67, IP68, IP69K — pełna ochrona przed wnikaniem pyłu i wody, idealna do pracy w środowiskach wymagających częstego mycia oraz obecności wilgoci.
- Obudowa wykonana ze stali nierdzewnej 1.4404 (V4A), co gwarantuje odporność na korozję oraz na środki chemiczne stosowane w przemyśle spożywczym i farmaceutycznym.
- Kodowanie A zapobiega przypadkowemu połączeniu z niekompatybilnym urządzeniem.
- 8-pinowy układ oraz długość kabla 10 m umożliwiają szerokie zastosowanie w automatyce, maszynach pakujących, systemach transportowych oraz urządzeniach pomiarowych.
- Pozłacane styki zapewniają doskonały kontakt oraz niską rezystancję połączenia, wspierając długotrwałą i bezawaryjną eksploatację.
Typowe zastosowania – gdzie wykorzystać konektor M12 żeński F&B?
Model M12 żeński prosty z wolnym kablem świetnie sprawdzi się w:
- Automatyce przemysłowej — łączenie czujników, siłowników, zaworów.
- Branży spożywczej i farmaceutycznej — odporność na agresywne środki czyszczące oraz mycie pod ciśnieniem (IP69K).
- Maszynach i liniach produkcyjnych — elastyczny, wielożyłowy przewód umożliwia łatwe prowadzenie instalacji.
- Systemach kontroli procesów, robotyce oraz wyposażeniu laboratoryjnym.
Budowa i ergonomia – przemyślana konstrukcja konektora M12
- Wytrzymały, elastyczny przewód o długości 10 m, średnicy 6 mm i izolacji z PVC.
- Łatwe podłączenie — końcówka wolnego kabla umożliwia bezproblemowe zarabianie według indywidualnych potrzeb instalacyjnych.
- Higieniczna i łatwa do czyszczenia obudowa — zoptymalizowana do przemysłowych warunków sanitarnych.
- Brak podświetlenia LED minimalizuje ryzyko przypadkowego sygnalizowania lub błędnej interpretacji stanu złącza.
Normy, certyfikaty i bezpieczeństwo stosowania
Produkt spełnia wymagania normy DIN EN 61076-2-101 oraz posiada certyfikat cURus, co umożliwia bezpieczną i zgodną z przepisami eksploatację w różnych krajach oraz gałęziach przemysłu. Stopień zanieczyszczenia: 3 — dostosowany do trudnych warunków środowiskowych.
Najważniejsze cechy użytkowe kabla
- Wielożyłowa konstrukcja (8 żył), żyły z miedzi o przekroju 0,25 mm².
- Brak szkodliwych składników: bezołowiowy, bez kadmu, bez FCKW, bezsilikonowy.
- Odporność mechaniczna i giętkość – możliwość pracy w temperaturach od -30°C do +80°C (praca stała), dla poruszających się połączeń od -5°C.
- Odporność na płomienie, benzynę i oleje — zgodność z IEC 60332-2-2, UL 1581, DIN EN 60811-404.
Podsumowanie
Konektor M12 żeński, prosty z wolnym kablem F&B (kod produktu 7014-17041-2071000) to idealny wybór dla firm poszukujących niezawodnych, higienicznych i wytrzymałych rozwiązań do środowisk przemysłowych i spożywczych. Jego wysoka odporność na czynniki zewnętrzne oraz uniwersalność montażu sprawiają, że można go wykorzystać w szerokim zakresie aplikacji wymagających solidnych i trwałych połączeń elektrycznych.
