Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

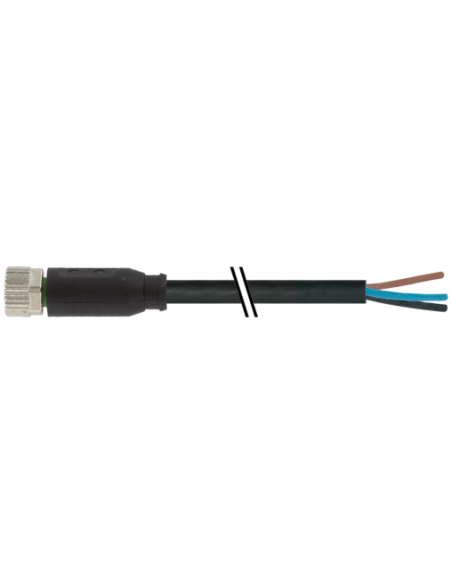

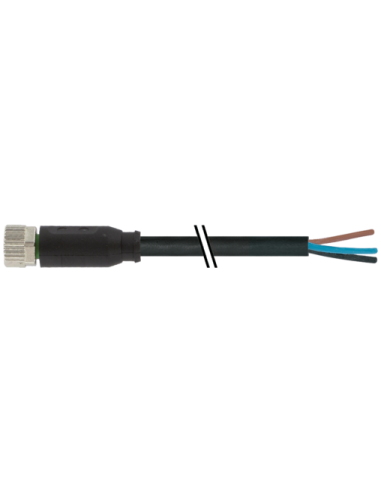

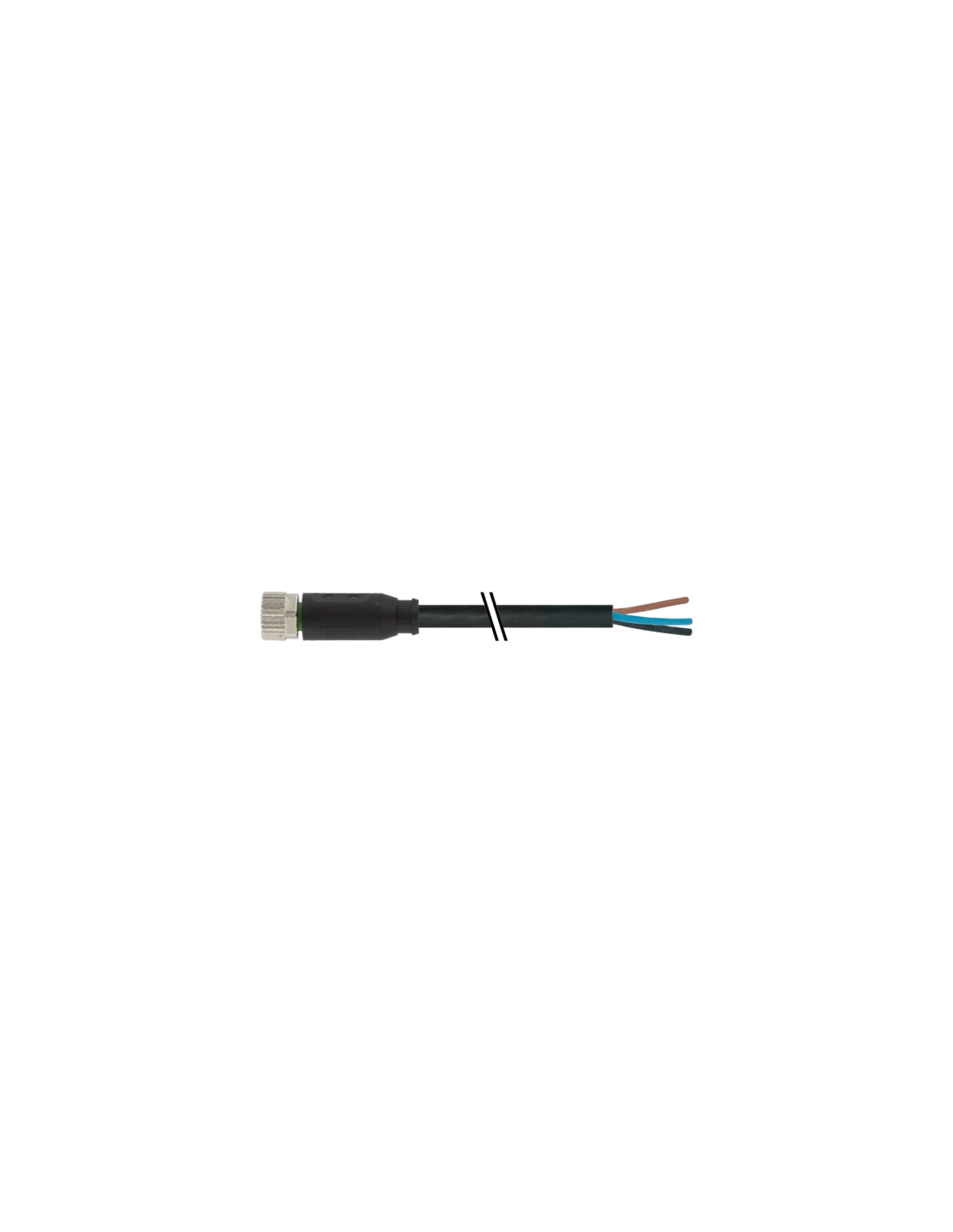

Konektor M8 żeński prosty z wolnym kablem 3-pin, 10m – 7000-08041-6101000
Konektor M8 w wersji żeńskiej, prosty, z wolnym końcem kabla to niezawodne rozwiązanie dla automatyki przemysłowej, czujników, układów pomiarowych oraz instalacji wymagających solidnego i trwałego połączenia elektrycznego. Prezentowany model wyposażony jest w 3 pozłacane piny oraz przewód o długości 10 metrów. Obudowa z tworzywa sztucznego wyróżnia się wysoką odpornością chemiczną oraz na oleje, dzięki czemu konektor sprawdzi się nawet w wymagającym środowisku przemysłowym.
Zastosowania konektora M8 żeńskiego prostego z kablem
Konektor M8 3-pin idealnie nadaje się do zastosowań w:
- automatyce przemysłowej,
- czujnikach i układach detekcji,
- systemach pomiarowych,
- aplikacjach maszynowych wymagających szybkiego i łatwego montażu,
- instalacjach o wysokich wymaganiach dotyczących stopnia ochrony IP (IP65, IP66K, IP67).
Dzięki
prostej konstrukcji oraz wysokiemu stopniowi ochrony konektor gwarantuje bezawaryjną i stabilną pracę w trudnych warunkach środowiskowych.
Główne zalety konektora M8 z wolnym końcem kabla
- Wysoka odporność chemiczna oraz na oleje – możliwość pracy w środowiskach agresywnych, przy zachowaniu warunku doboru materiałów do zastosowań.
- Solidny przewód PUR – odporny na zginanie, uszkodzenia mechaniczne, UV oraz wiele czynników chemicznych.
- Stopień ochrony IP65, IP66K, IP67 – doskonała szczelność zapewniająca ochronę zarówno w warunkach zapylenia, jak i wilgoci.
- Intuicyjny montaż z opaską kodującą i radełkowaną śrubą z tworzywa, co gwarantuje szybkie przyłączenie do urządzeń.
- Uniwersalne zastosowanie w aplikacjach, gdzie wymagane są elastyczne przyłącza sygnałowe oraz zasilające.
- Stabilna praca w szerokim zakresie temperatur: od -25°C do 85°C.
Budowa i materiały – trwałość na lata
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego, z niklowaną powłoką metalową. Stykowe części wykonane ze stopu miedzi oraz złącza z powłoką niklowaną zapewniają stabilność elektryczną oraz ochronę antykorozyjną. Uszczelnienie FKM gwarantuje szczelność nawet przy intensywnej eksploatacji. Kabel 3-żyłowy o przekroju 0,25 mm², z izolacją PVC, pozwala na bezproblemowe prowadzenie przewodów nawet przy niewielkich promieniach gięcia.
Bezpieczeństwo i zgodność z normami
Produkt spełnia rygorystyczne normy jakości, w tym DIN EN 61076-2-104 dla złączy M8 oraz standardy bezpieczeństwa UL. Konektor jest również bezołowiowy, wolny od kadmu i FCKW oraz bezsilikonowy. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z europejskimi i międzynarodowymi wymogami dla przemysłu.
Możliwości konfiguracyjne oraz montaż
Dostępność różnych długości kabli umożliwia dopasowanie do indywidualnych potrzeb aplikacji. Zakodowanie typu A oraz praktyczny schemat podłączenia (żyły: brązowy, niebieski, czarny) ułatwiają montaż. Konektor przeznaczony jest do montażu przez włożenie i dokręcenie z zabezpieczeniem przeciwwstrząsowym (moment dokręcania: 0,4 Nm).
Podsumowanie – konektor M8 3-pin do automatyki i przemysłu
Konektor M8 żeński prosty z wolnym kablem to wszechstronne rozwiązanie w instalacjach wymagających bezpiecznego, trwałego i sprawdzonego połączenia sygnałowego lub zasilającego. Spełnia oczekiwania najbardziej wymagających użytkowników w zakresie automatyki przemysłowej oraz integratorów systemów. Ergonomiczny montaż, odporność materiałowa oraz zgodność z normami czynią go niezawodnym elementem każdej nowoczesnej instalacji.
