Dostępny
Męski prosty
Kodowanie A
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 235 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

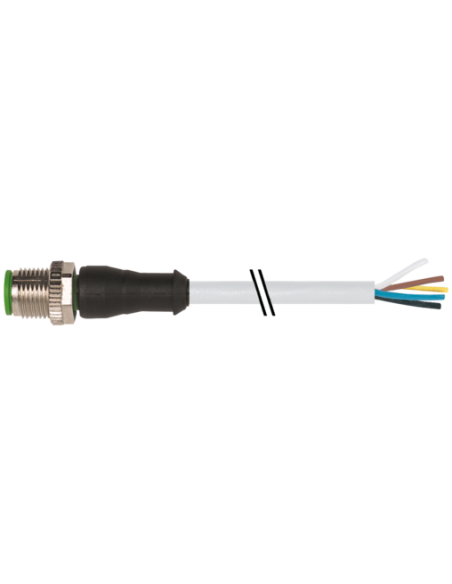

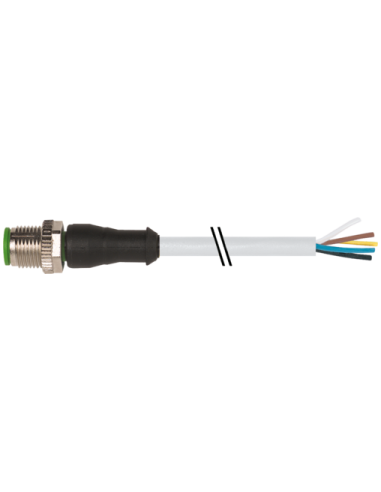

Przemysłowy przewód M12 5-pinowy z prostym wyjściem – kodowanie A, 2 m, 7000-12041-2350200
Złącze M12 5-pin z przewodem o długości 2 metrów to rozwiązanie dedykowane wymagającym aplikacjom przemysłowym i automatyce. Produkt posiada oznaczenie 7000-12041-2350200 i charakteryzuje się prostą męską konstrukcją oraz solidną, plastikową śrubą radełkowaną, która umożliwia szybki i pewny montaż systemu. Złącze odpowiada standardowi kodowania A i gwarantuje uniwersalne zastosowanie w licznych instalacjach.
Zastosowanie złącza M12 w przemyśle i automatyce
Złącza M12 są powszechnie stosowane w środowiskach przemysłowych, szczególnie w instalacjach maszyn, czujników oraz systemów transmisji danych i zasilania. Prezentowany przewód znajduje zastosowanie m.in. w:
- Automatyce przemysłowej do podłączania czujników i siłowników
- Systemach sterowania i monitoringu
- Aplikacjach transportowych i logistycznych
- Budowie maszyn i urządzeń przemysłowych
- Panelach operatorskich, urządzeniach pomiarowych oraz instalacjach elektrycznych w środowiskach narażonych na drgania i zanieczyszczenia
Kluczowe cechy i atuty przewodu M12 5-pin
- Trwała i kompaktowa konstrukcja – długość przewodu 2 m, średnica zewnętrzna Ø4,8 mm, długość złącza 41 mm
- Odporność środowiskowa – stopień ochrony IP65, IP66K, IP67 zapewnia odporność na kurz, wilgoć i zapylenie
- Bezpieczne połączenie – nacięte piny z pozłacanymi stykami gwarantują niezawodność przesyłu sygnału oraz zwiększoną trwałość na korozję
- Elastyczny kabel z izolacją PUR – bardzo dobra odporność chemiczna i olejowa, przewód wolny od halogenów, kadmu, ołowiu oraz FCKW
- Odpowiedni dla dynamicznych aplikacji – żyły skręcone klasy 6, wytrzymałość na wielokrotne zginanie, duża liczba cykli gięcia (10 milionów)
- Szeroki zakres temperatur pracy – od -25°C do +85°C oraz odporność na krótkotrwałe podwyższone temperatury do 90°C
- Przepust i końcówka kabla – proste wyjście przewodu, zgodność z normą DIN EN 61076-2-101 (M12), dostosowanie do peszli o średnicy wewnętrznej 10 mm
Opis konstrukcji i montażu złącza M12
Prosty męski konektor M12 z 5-pinową końcówką zapewnia wygodę montażu oraz bezpieczne i stabilne połączenie elektryczne. Montaż odbywa się poprzez wkładanie i dokręcanie, co zapewnia również ochronę przed wstrząsami. Osłona posiada twardość 90 ±5 Shore A, a przewód został wyposażony w rdzeniowy wypełniacz i warstwę izolacji z PP dla dodatkowej ochrony mechanicznej.
Oznaczenie przewodów:
- 1 – brązowy (BN)
- 2 – biały (WH)
- 3 – niebieski (BU)
- 4 – czarny (BK)
- 5 – zielono-żółty (GN YE)
Najważniejsze właściwości użytkowe przewodu M12 7000-12041-2350200
- Uniwersalność zastosowań – kompatybilność z wieloma urządzeniami automatyki przemysłowej
- Niezawodność sygnału – optymalne właściwości elektryczne i mechaniczne styków
- Łatwość instalacji – konstrukcja stworzona z myślą o szybkim podłączaniu i wysokiej odporności na błędy montażowe
- Bezpieczeństwo eksploatacji – wysoki poziom zabezpieczenia przed wnikaniem niepożądanych substancji, odporność na płomień oraz oleje według norm IEC i DIN
Przewód M12 5-pin, kod A, 2 m to wybór dostosowany do profesjonalnych zastosowań w środowiskach wymagających wysokiej odporności mechanicznej i niezawodności sygnału elektrycznego.
