Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 231 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

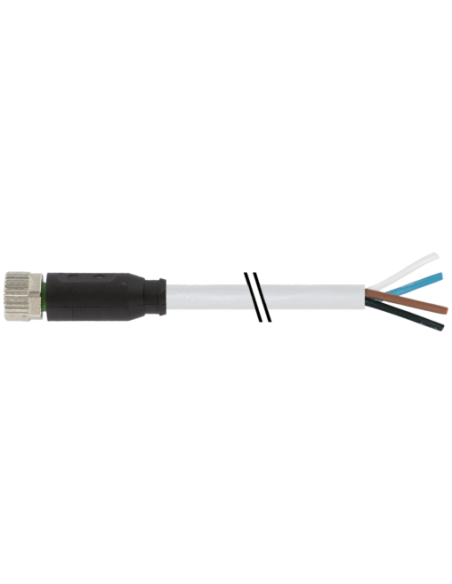

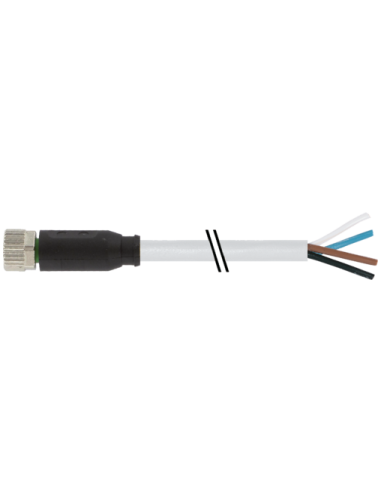

Konektor M8 żeński prosty z wolnym końcem kabla – 4 piny, 10 m, PUR
Konektor M8 żeński prosty z wolnym kablem (kod produktu: 7000-08061-2311000) to niezawodne i trwałe rozwiązanie do przemysłowych zastosowań automatyki oraz instalacji elektrycznych. Produkt zapewnia bezpieczne i wygodne połączenie czujników, siłowników, urządzeń sterujących oraz innych elementów instalacji, gdzie wymagane są kompaktowe wymiary oraz wysoka jakość połączeń.
Najważniejsze cechy złącza M8 żeńskiego prostego – opis techniczny i zalety
- Standardowy konektor M8 z 4 pozłacanymi pinami
- Długość kabla: 10 metrów, co umożliwia zastosowanie nawet w dużych instalacjach przemysłowych
- Przewód w osłonie PUR – wysoka odporność chemiczna oraz na oleje, możliwość pracy w agresywnych środowiskach przemysłowych
- Wysoki stopień ochrony IP65 / IP66K / IP67 – skuteczne zabezpieczenie przed pyłem, wilgocią i wodą przy poprawnym montażu
- Proste wyprowadzenie kabla – wygodny montaż, brak ryzyka uszkodzenia przewodu na zgięciu
- Kodowanie typu A – pewność poprawnego oraz bezpiecznego połączenia
Typowe zastosowania konektora M8 z wolnym końcem kabla
Konektory M8 z wolnym końcem są szeroko wykorzystywane w takich branżach jak automatyka przemysłowa, robotyka, maszyny produkcyjne, sensorsystemy oraz w instalacjach wymagających elastycznego i odpornego na warunki zewnętrzne połączenia. Typowe zastosowania obejmują:
- Podłączanie czujników (np. indukcyjnych, optycznych, magnetycznych)
- Podłączenie siłowników elektrycznych i pneumatycznych
- Systemy sterujące i rozdzielcze
- Automatyczne linie produkcyjne
- Montaż w trudnych warunkach środowiskowych wymagających wysokiej szczelności połączeń
Budowa i ergonomia konektora M8 żeńskiego
Obudowa konektora została wykonana z wysokiej jakości tworzywa sztucznego, które zapewnia odporność na uszkodzenia mechaniczne oraz działanie agresywnych mediów. Gwint M8 x 1 pozwala na szybkie i solidne podłączenie do standardowych gniazd przemysłowych. Końcówka kabla została zaprojektowana tak, aby umożliwić łatwe i wygodne podłączenie do układów rozdzielczych lub centralek sterujących.
Możliwości wykorzystania – elastyczność i dopasowanie do instalacji
Dzięki prostej formie wyprowadzenia kabla i długości przewodu 10 m, konektor może być zastosowany nawet w trudnodostępnych miejscach, bez konieczności stosowania dodatkowych przedłużaczy. Połączenia kablowe spełniają wysokie normy bezpieczeństwa oraz są zgodne z międzynarodowymi standardami DIN EN 61076-2-104 (M8).
Bezpieczeństwo, trwałość i niezawodność połączeń
Dzięki zastosowaniu wysokiej jakości materiałów, takich jak PUR (poliuretan) i pozłacane piny, zapewniona jest wysoka trwałość oraz odporność na czynniki chemiczne, oleje i warunki zewnętrzne. Dodatkowo, stosując konektor M8 można liczyć na estetyczne prowadzenie przewodów i pewność poprawnego montażu dzięki kodowanemu złączu.
Konektor M8 żeński prosty dla wymagających instalacji automatyki
Produkt polecany do profesjonalnych zastosowań w środowiskach przemysłowych, gdzie ciągła praca oraz bezpieczeństwo połączeń mają kluczowe znaczenie. Prosta konstrukcja umożliwia szybkie i pewne podłączenie przewodów, z minimalnym ryzykiem utraty szczelności oraz niezawodności połączenia nawet w trudnych warunkach pracy.
