Żeński proste
M12, 4-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 331 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Konektor M12 żeński prosty z wolnym końcem kabla – 7000-13201-3310500
Konektor M12 żeński prosty to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, charakteryzujący się niezawodnością, wytrzymałością oraz wysokim stopniem ochrony przed czynnikami zewnętrznymi. Produkt posiada czteropinowe złącze ekranowane, które umożliwia integrację z szeroką gamą urządzeń automatyki i systemów sterowania.
Wytrzymała konstrukcja i odporność na czynniki środowiskowe
Obudowa z wytrzymałego tworzywa PUR oraz niklowana powłoka części metalowych zapewniają wyjątkową odporność chemiczną oraz na działanie olejów. Konektor został zaprojektowany do pracy w trudnych warunkach przemysłowych, oferując szeroki zakres temperatur pracy od -25°C do +85°C. Dzięki wysokiemu stopniowi ochrony IP65, IP66K, IP67, złącze sprawdzi się zarówno w środowiskach zapylonych, jak i wilgotnych.
Precyzyjne połączenia i uniwersalne zastosowanie
Konektor M12 znajduje zastosowanie w:
- automatyce przemysłowej
- systemach czujników i aktuatorów
- instalacjach maszynowych
- robotyce i liniach produkcyjnych
Złącze M12 cechuje się łatwym montażem – wymaga jedynie włożenia i przykręcenia z zabezpieczeniem przeciwwstrząsowym.
Bezpieczne i trwałe rozwiązanie połączeniowe

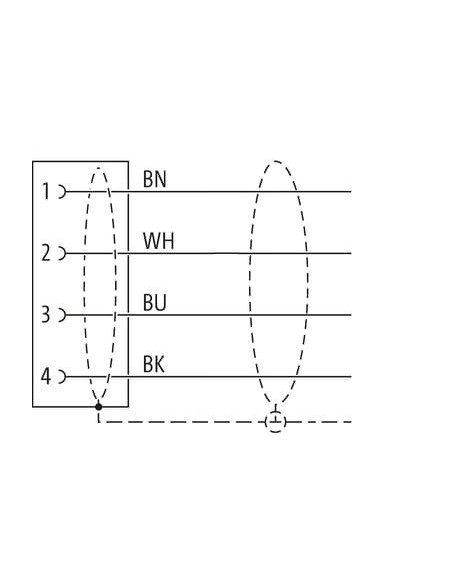

Przewód posiada ekranowanie oraz 4 żyły (brązowy, biały, niebieski, czarny) w izolacji PUR oraz warstwie ochronnej z PVC, co gwarantuje odporność na ścieranie, działanie olejów, benzyny oraz na działanie ognia. Przewód o długości 5 m umożliwia łatwą adaptację rozwiązania w większości instalacji maszynowych i szaf sterowniczych.
Parametry mechaniczne i instalacyjne konektora M12
- Gwint montażowy: M12 x 1
- Moment dokręcenia: 0,6 Nm
- Sworzeń klucza: SW13
- Materiał korpusu: cynkowy odlew ciśnieniowy, niklowany
- Kodowanie typu A – standard automatyki
Zaleca się odpowiednie zabezpieczenie przewodu przed nadmiernymi siłami mechanicznymi poprzez zastosowanie opasek zaciskowych.
Możliwości modyfikacji i zastosowania konektora M12
Dostępność różnych długości kabla czyni złącze uniwersalnym rozwiązaniem dla nowych oraz modernizowanych instalacji. Produkt spełnia wymagania norm przemysłowych DIN EN 61076-2-101 (M12). Dzięki zdolności do przenoszenia prądu do 4 A na złącze oraz zapewnieniu wysokiego poziomu zabezpieczenia elektrycznego i mechanicznego, konektor doskonale sprawdza się w nowoczesnych systemach automatyki i robotyki.
Podsumowując, konektor M12 żeński prosty z wolnym końcem kabla to komponent gwarantujący trwałość, bezpieczeństwo oraz niezawodność w najbardziej wymagających aplikacjach przemysłowych.
