Żeński proste
M12, 3-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 600 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
Złącze M12 żeńskie proste ekranowane z kablem 10 m – 7000-13181-6001000
M12 żeńskie 0° ekranowane z kablami to profesjonalne złącze przemysłowe przeznaczone do wymagających aplikacji automatyki przemysłowej, maszynowej oraz systemów sterowania. Dzięki wysokiemu poziomowi ochrony IP65, IP66K i IP67 złącze doskonale sprawdza się zarówno w środowiskach wilgotnych, jak i zapylonych, gwarantując niezawodność połączenia nawet w trudnych warunkach.
Zastosowania – Złącze M12 ekranowane z przewodem PUR
Produkt o kodzie 7000-13181-6001000 dzięki swojej ekranowanej konstrukcji doskonale sprawdza się wszędzie tam, gdzie wymagane jest tłumienie zakłóceń elektromagnetycznych oraz pewny przesył sygnałów. Typowe zastosowania obejmują:
- Automatyka przemysłowa – podłączanie czujników, enkoderów i elementów wykonawczych do sterowników PLC
- Maszyny produkcyjne – przesyłanie sygnałów do urządzeń kontrolnych i pomiarowych
- Systemy transportowe i logistyczne – podłączenia w rozdzielnicach oraz szafach sterowniczych
- Robotyka – zastosowanie w środowiskach o podwyższonych wymaganiach dotyczących odporności na uszkodzenia mechaniczne i zakłócenia EMC
Zalety złącza M12 żeńskiego ekranowanego
- Ekranowanie – zapewnia wysoką odporność na zakłócenia elektromagnetyczne, co jest kluczowe w nowoczesnych instalacjach przemysłowych
- Solidna konstrukcja – obudowa wykonana z trwałego tworzywa sztucznego oraz elementy metalowe niklowane gwarantują odporność na czynniki chemiczne i mechaniczne
- Przewód PVC o długości 10 metrów – pozwala na elastyczne prowadzenie instalacji w dużych maszynach lub liniach produkcyjnych
- Oplot miedziany, ocynowany – osłona kabla zapewnia dodatkową odporność na zakłócenia oraz zwiększa odporność mechaniczną
- Bezhalogenowa, bezołowiowa, odporna na oleje i UV – kabel dostosowany do pracy w trudnym środowisku przemysłowym
- Kodowanie A – zapewnia kompatybilność z najpopularniejszymi urządzeniami automatyki
- Montaż przez włożenie i przykręcenie – szybka i pewna instalacja złącza, a także ochrona przed wibracjami
Parametry techniczne i budowa
Złącze M12 posiada 3 piny (kodowanie A), przewód PVC o długości 10 m, oplot ekranujący 80% oraz konstrukcję gwarantującą wysoki stopień szczelności. Połączenie dzięki gwintowi M12x1 jest stabilne, odporne na uszkodzenia mechaniczne i zapewnia niezawodną transmisję sygnału lub zasilania (do 4A na styk przy 60V).

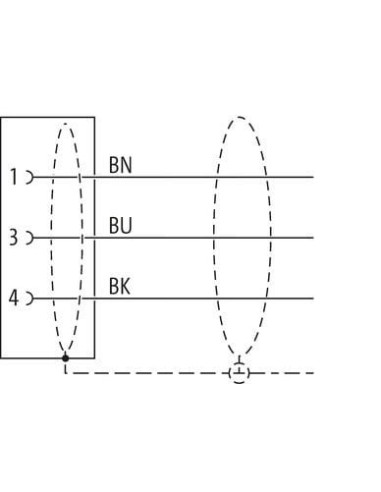

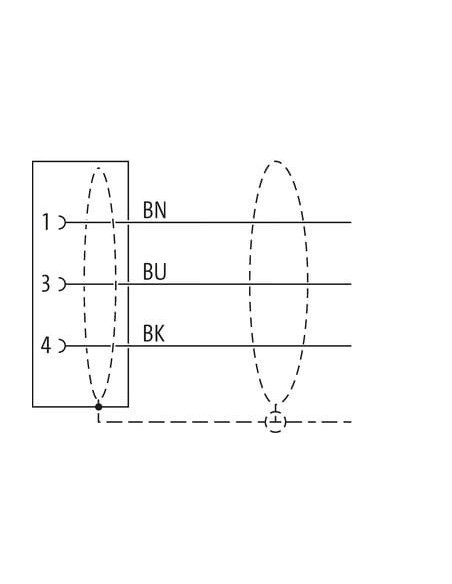

Złącze wyposażone jest w standardową listwę kodującą, umożliwiającą poprawną polaryzację i eliminującą błędy podczas montażu. Przewód skrętkowy, 3-żyłowy (czarny, niebieski, brązowy), nadaje się zarówno do instalacji stacjonarnych, jak i ruchomych, ze względu na promień zgniotu 10 razy większy niż średnica zewnętrzna kabla.
Typowe obszary wykorzystania złącza M12 z kablem
- Przemysł maszynowy i motoryzacyjny
- Systemy monitoringu i detekcji
- Automatyczne linie produkcyjne
- Systemy bezpieczeństwa i sygnalizacji
- Panele operatorskie i czujniki
M12 żeńskie proste ekranowane to nowoczesne i wytrzymałe rozwiązanie przeznaczone dla użytkowników oczekujących niezawodności oraz maksymalnego bezpieczeństwa instalacji w środowisku przemysłowym. Certyfikowane zgodnie z normą DIN EN 61076-2-101, złącze gwarantuje wysoką jakość i zgodność z międzynarodowymi standardami.
