Żeński kątowe
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 722 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

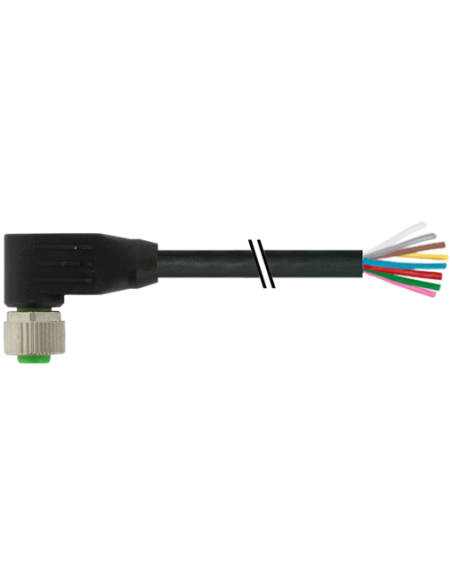

Złącze kątowe M12 żeńskie 90° do kabla – 8 pinów, kod produktu 7000-17061-7220030
Złącze M12 żeńskie kątowe 90° do kabla to wysokiej jakości element przeznaczony do profesjonalnych instalacji automatyki przemysłowej, sygnałowych oraz zasilających. Projekt złącza przewiduje podłączenie do kabli o wolnym końcu (free cable end), co ułatwia integrację z indywidualnymi rozwiązaniami systemowymi.
Zastosowanie złącza M12 żeńskiego 90° – automatyka i przemysł
Komponent idealny do instalacji automatyki, maszyn, systemów kontroli, robotyki oraz aplikacji wymagających sprawdzonego połączenia sygnałowego i zasilającego w trudnych warunkach przemysłowych. Stosowany przede wszystkim w:
- czujnikach i elementach wykonawczych
- scentralizowanych i zdecentralizowanych systemach sterowania
- przełącznikach, wyspach IO, sterownikach PLC
- instalacjach przemysłowych wymagających wytrzymałości i niezawodności
Charakterystyka techniczna i zalety
Złącze M12 8-pinowe wyróżnia się trwałą obudową z tworzywa sztucznego, odpornego na działanie substancji chemicznych i olejów, co zwiększa jego żywotność w wymagających środowiskach. Konstrukcja kątowa 90° minimalizuje zajmowaną przestrzeń oraz umożliwia podłączanie w ograniczonych warunkach montażowych.
- Stopień ochrony IP65, IP66K, IP67 – wodoodporność i pyłoszczelność
- Stabilne połączenie gwintowane M12 x 1
- 8 wyprowadzeń oznaczonych kolorystycznie, zgodnie ze standardem
- Kodowanie typu A – bezpieczeństwo podłączenia
- Odporność na drgania i wielokrotne zginanie kabla (PUR o zwiększonej żywotności)
- Zakres temperatury pracy: -25°C do +85°C (konektor) oraz szeroki zakres dla kabla
Budowa złącza M12 8 pin – opis schematyczny i przewody
Konektor został wyposażony w pozłacane styki wykonane ze stopu miedzi, co zapewnia wysoką przewodność i ochronę przed korozją. Konstrukcja złącza umożliwia szybkie i pewne połączenie, nawet w środowiskach narażonych na wstrząsy. Przewód typu free end ułatwia personalizację podłączenia w zależności od potrzeb aplikacji.
- Kolorowe żyły: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony
- Przekrój żył: 0,25 mm² (klasa 6)
- Oplot z PUR – wysoka odporność mechaniczna i chemiczna
Zalety wykorzystania złącza M12 kątowego z kablem
Stosowanie złącz M12 kątowych zapewnia trwałe i bezpieczne połączenie w aplikacjach, gdzie każda awaria oznacza przestój linii produkcyjnej. Wersja kątowa sprawdza się w miejscach o ograniczonej przestrzeni, redukując naprężenia przy podłączaniu przewodów. Opcjonalny dobór długości kabla pozwala elastycznie dopasować komponent do konkretnej instalacji.
- Uniwersalność zastosowań w automatyce i przemyśle
- Możliwość montażu w kompaktowych układach
- Łatwy montaż oraz demontaż dzięki radełkowanej nakrętce i praktycznej konstrukcji
- Bezpieczna i intuicyjna identyfikacja przewodów
Parametry środowiskowe i odporność
Złącze M12 żeńskie 90 stopni z kablem o wysokiej odporności na promieniowanie UV, płomienie, substancje chemiczne oraz oleje zapewnia trwałość nawet w wymagających aplikacjach. Materiały bezhalogenowe i wolne od metali ciężkich wspierają ekologiczne rozwiązania w przemyśle.
Złącze spełnia międzynarodowe normy, m.in. DIN EN 61076-2-101 oraz standardy UL, oferując bezpieczeństwo użytkowania i łatwą integrację z systemami automatyki.
