Żeński proste

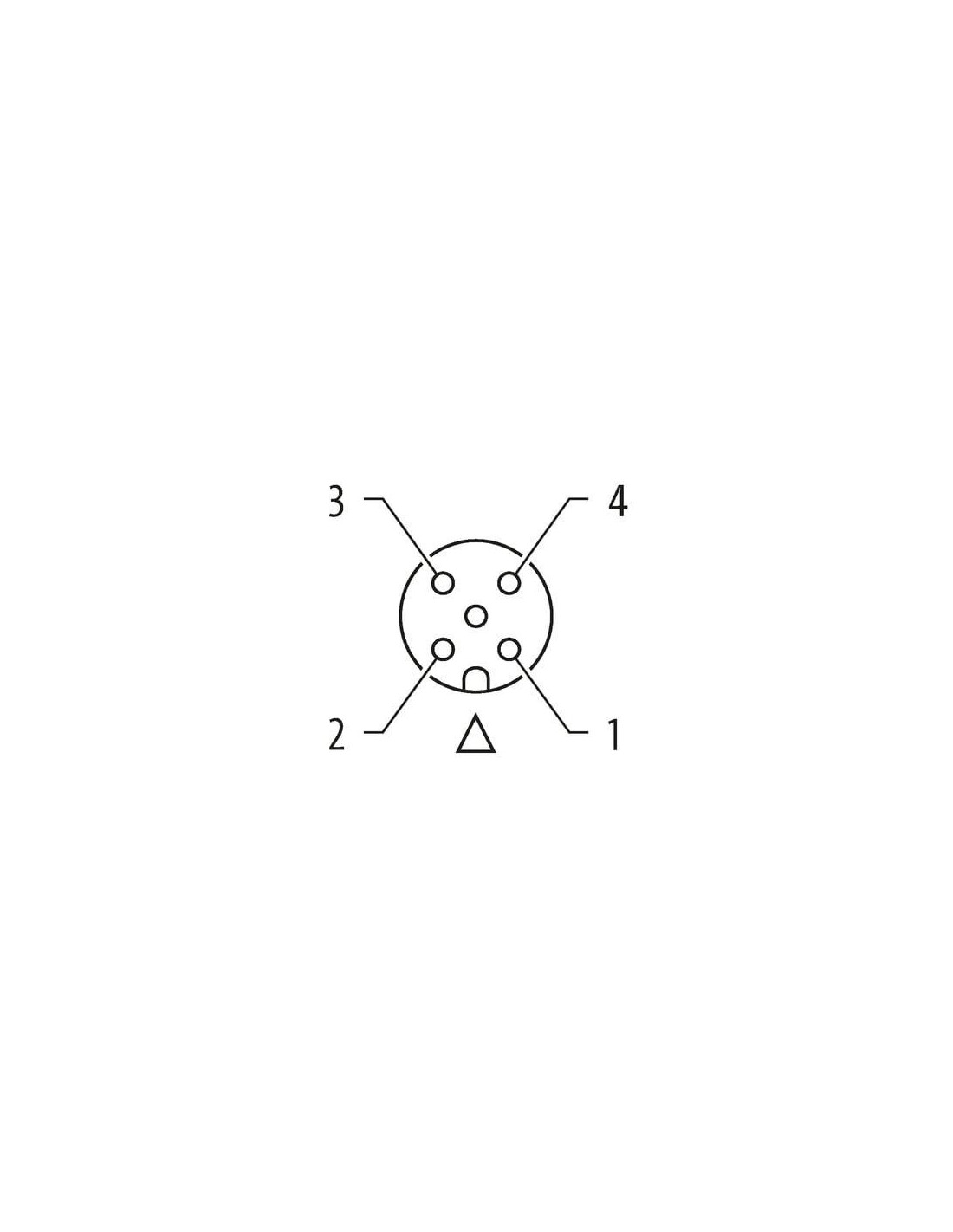

M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

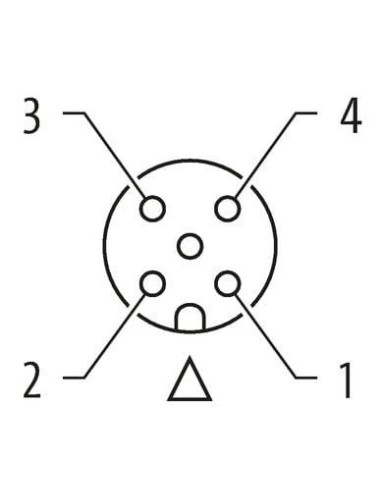

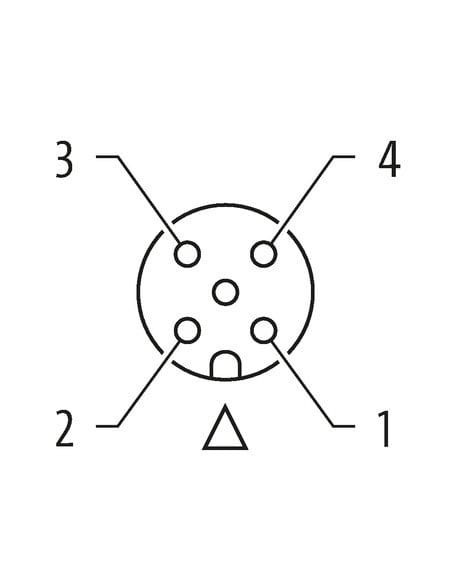

| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 4-pinowe z kablem 3 m – Murrelektronik 7000-12161-6330300
Złącze M12 7000-12161-6330300 to wysokiej jakości przemysłowe złącze proste żeńskie, wyposażone w 4 pozłacane styki. Rozwiązanie to przeznaczone jest do szybkiego i bezpiecznego podłączania urządzeń automatyki przemysłowej, czujników oraz elementów wykonawczych. Dzięki uniwersalnej konstrukcji oraz zgodności ze standardem M12 (DIN EN 61076-2-101) doskonale sprawdza się w aplikacjach wymagających połączeń odpornych na trudne warunki przemysłowe.
Główne zalety złącza M12 4-pinowego z kablem
- Trwałość i niezawodność – Obudowa wykonana z tworzywa sztucznego PUR charakteryzującego się wysoką odpornością chemiczną oraz na oleje.
- Ochrona IP65/IP66K/IP67 – Złącze odporne na kurz i wilgoć, sprawdzające się w warunkach przemysłowych oraz na zewnątrz.
- Stabilne połączenie – Precyzyjne połączenie dzięki radełkowanej, niklowanej nakrętce oraz systemowi kodowania typu A, eliminującemu ryzyko błędnego podłączenia.
- Elastyczność zastosowania – Przewód o długości 3 m, umożliwiający wygodne łączenie urządzeń nawet na większych odległościach.
- Bezpieczeństwo instalacji – Powłoka blokady oraz złącza śrubowego chroniąca przed rozłączeniem, a także odporność mechaniczna i przeciwwstrząsowa.
Zastosowania złącza M12 z kablem
Złącze M12 4-pinowe z kablem o długości 3 m znajduje szerokie zastosowanie w:
- automatyce przemysłowej i systemach sterowania,
- instalacjach maszyn produkcyjnych i transportowych,
- pojazdach specjalistycznych i mobilnych urządzeniach przemysłowych,
- układach czujników i aktuatorów,
- liniach produkcyjnych wymagających trwałych i odpornych połączeń elektrycznych.
Dzięki wysokiej odporności na działanie czynników zewnętrznych oraz specjalnym właściwościom materiałów, złącze może być bezpiecznie stosowane zarówno wewnątrz, jak i na zewnątrz hal produkcyjnych.
Budowa i funkcjonalność złącza M12
Złącze M12 w wersji prostej wyposażone jest w przewód o długości 3 metrów oraz czteropinową konstrukcję, dopasowaną do najczęściej spotykanych zastosowań w automatyce. Wytrzymały przewód PUR, pozbawiony halogenów i bezpieczny dla środowiska, zapewnia długą żywotność nawet przy intensywnym użytkowaniu. Zgodność z normami IEC oraz wysoka odporność na promieniowanie UV, płomienie i substancje chemiczne gwarantują bezproblemową eksploatację także w wymagających warunkach przemysłowych.
Typowe cechy przewodu i połączenia
- Przewód 3-żyłowy, skręcany – zwiększona elastyczność, odporność na wielokrotne zginanie oraz ruchome zastosowania.
- Przekrój żyły 0,34 mm² – zapewnia wysoką obciążalność prądową i niską rezystancję przewodzenia.
- Pozłacane styki – minimalizują ryzyko korozji, zwiększając niezawodność sygnału i mocy.
- Wielokrotne cykle zginania i skręcania – możliwość zastosowania w dynamicznych instalacjach (systemy ruchome typu C-track).
Kodowanie i bezpieczeństwo użytkowania

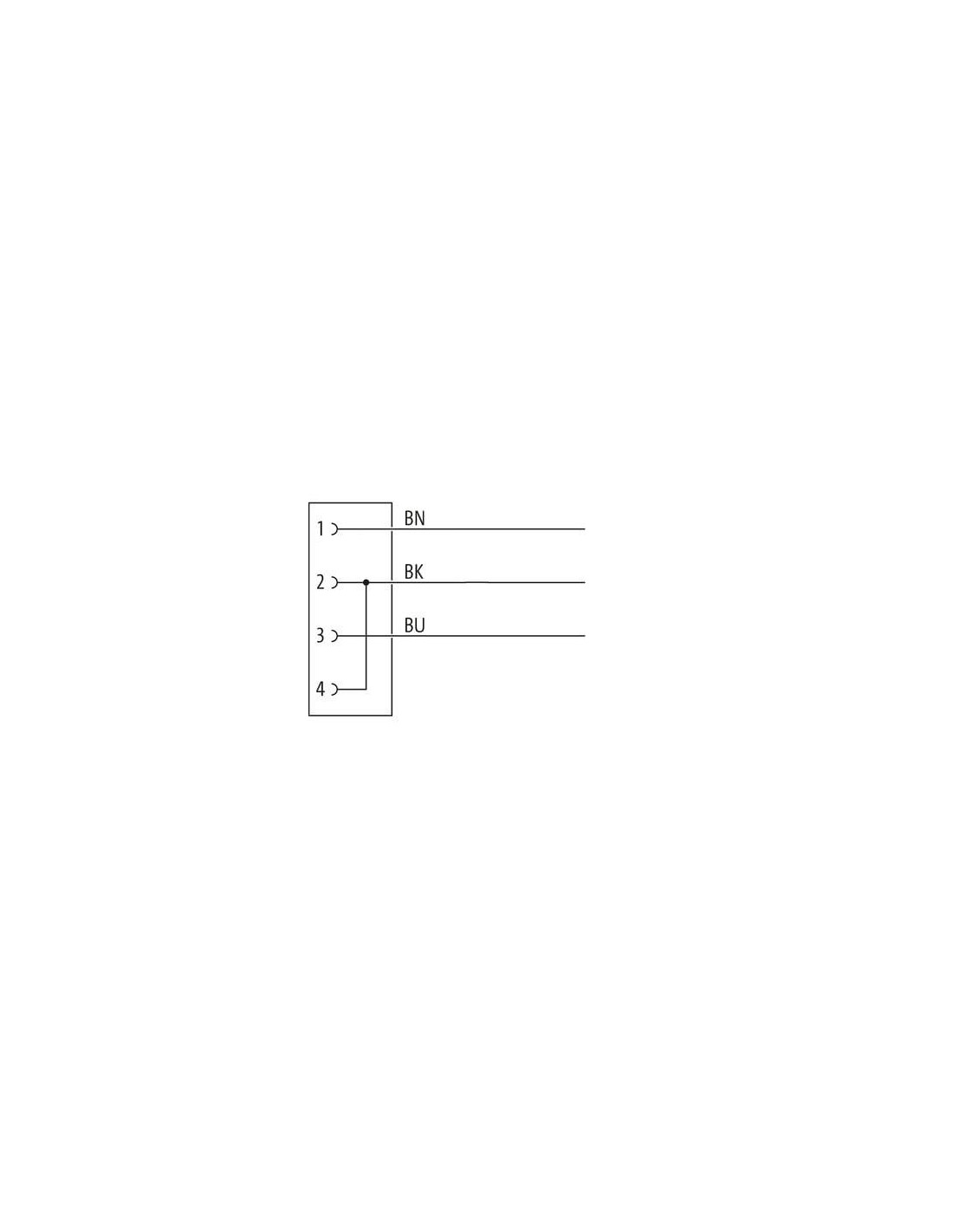

System kodowania typ A oraz wyraźne oznaczenia przewodów (czarny, niebieski, brązowy) upraszczają proces instalacji oraz eliminują ryzyko błędnego podłączenia. Złącze gwarantuje pewne połączenie, minimalizując możliwość przypadkowego rozłączenia pod wpływem drgań lub obciążeń mechanicznych dzięki solidnemu wykonaniu komponentów blokujących.
Podsumowanie – kluczowe korzyści stosowania złącza M12 7000-12161-6330300
- Szeroki zakres temperatur pracy – od -25°C do +85°C (w przypadku przewodu nawet od -40°C).
- Uniwersalność i wytrzymałość – zarówno do zastosowań stałych, jak i ruchomych.
- Optymalna długość przewodu – 3 metry pozwalają na elastyczne rozprowadzenie instalacji.
- Wszechstronne możliwości zastosowania w nowoczesnych systemach automatyki i sterowania.
Wybór złącza M12 4-pinowego z kablem to gwarancja niezawodności i łatwości montażu w każdej przemysłowej instalacji elektrycznej.
