Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

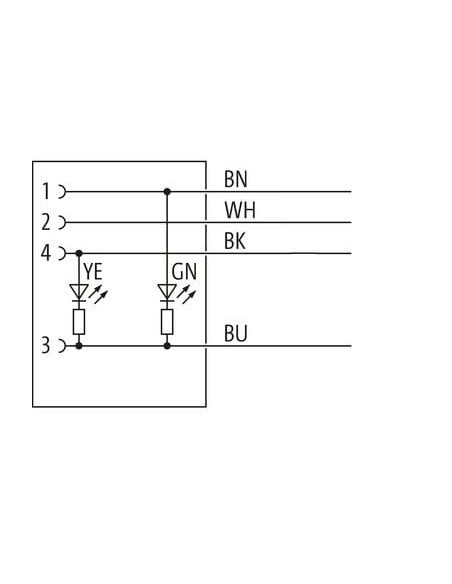

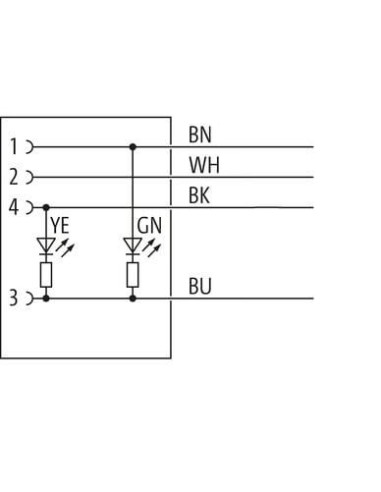

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor M12 żeński prosty z LED i kablem 5m – 4-piny, kod 7000-12291-6140500
Konektor M12 żeński prosty z wbudowanymi diodami LED oraz wolnym końcem kabla o długości 5 m to wysokiej jakości złącze przemysłowe, które doskonale sprawdzi się w rozmaitych aplikacjach automatyki oraz instalacjach przemysłowych. Produkt zgodny z normą DIN EN 61076-2-101 gwarantuje kompatybilność z systemami opartymi na złączach M12, a także wysoką trwałość i bezpieczeństwo użytkowania.
Typowe zastosowania konektora M12 z LED
- Automatyka przemysłowa
- Technika sensoryczna i sterująca
- Łączenie czujników, siłowników oraz innych urządzeń automatyki
- Systemy bezpieczeństwa i sygnalizacyjne
- Nowoczesne linie produkcyjne, a także przemysł spożywczy, chemiczny i motoryzacyjny
Najważniejsze cechy produktu – złącze M12 żeńskie z kablem
- 4-piny, kodowanie typu A – idealne do przesyłu sygnałów lub zasilania w standardowych sterowaniach
- Dwie diody LED (PNP) – umożliwiają szybką sygnalizację stanu operacyjnego i ułatwiają diagnostykę
- Bardzo dobra odporność chemiczna i na oleje – obudowa z tworzywa sztucznego typu PUR
- Klasa ochrony IP65, IP66K, IP67 – wysoka odporność na pył, wilgoć i mycie pod ciśnieniem (tylko przy prawidłowym zamontowaniu)
- Kabel o długości 5 metrów – elastyczny, umożliwiający wygodne podłączanie nawet w trudno dostępnych miejscach
- Śruby radełkowane z niklowanej stali – szybki i pewny montaż bez użycia narzędzi
- Blokada przeciwwstrząsowa oraz wysoka odporność mechaniczna
- Konstrukcja zgodna z wymaganiami UL/cURus – potwierdzone bezpieczeństwo użytkowania
Możliwości wykorzystania konektora M12 prostego z diodami LED
Konektor ten znajduje zastosowanie wszędzie tam, gdzie wymagana jest łatwa identyfikacja stanu pracy urządzenia, szybkie rozpoznanie kierunku przepływu prądu lub błyskawiczne wykrywanie usterek (dzięki sygnalizacji LED). Dzięki wysokiej klasie szczelności sprawdzi się w warunkach wymagających odporności na brud, oleje, kurz, wilgoć oraz wibracje. Wersja z prostym odejściem kabla umożliwia wygodne prowadzenie przewodów nawet w ograniczonej przestrzeni.
Wytrzymałość, trwałość i wygoda podłączenia
Obudowa wykonana z trwałego tworzywa sztucznego oraz pozłacane styki zwiększają odporność na korozję i gwarantują wysoką jakość połączeń przez długi czas użytkowania. Elastyczny kabel o długości 5 metrów zapewnia dużą swobodę podczas instalacji, a konstrukcja z wolnym końcem przewodu pozwala na uniwersalne podłączenie do dowolnych urządzeń i szaf sterowniczych.
Zalety stosowania konektora z LED – dlaczego warto wybrać ten model?
- Szybka lokalizacja błędów w instalacji dzięki wskaźnikom LED
- Osobna linia dla każdego przewodu – minimalizuje ryzyko błędów połączeń
- Wysoka jakość materiałów – zwiększona odporność na czynniki chemiczne i mechaniczne
- Szybki montaż i demontaż nawet w trudnych warunkach przemysłowych
Konektor M12 żeński prosty z LED – wszechstronność i niezawodność
To rozwiązanie dla profesjonalnych zastosowań, gdzie liczy się pewność przesyłu sygnałów, bezpieczeństwo połączeń oraz prosta diagnostyka. Konektor ten gwarantuje sprawną pracę systemów automatyki przez długi czas, nawet w wymagającym otoczeniu przemysłowym.
