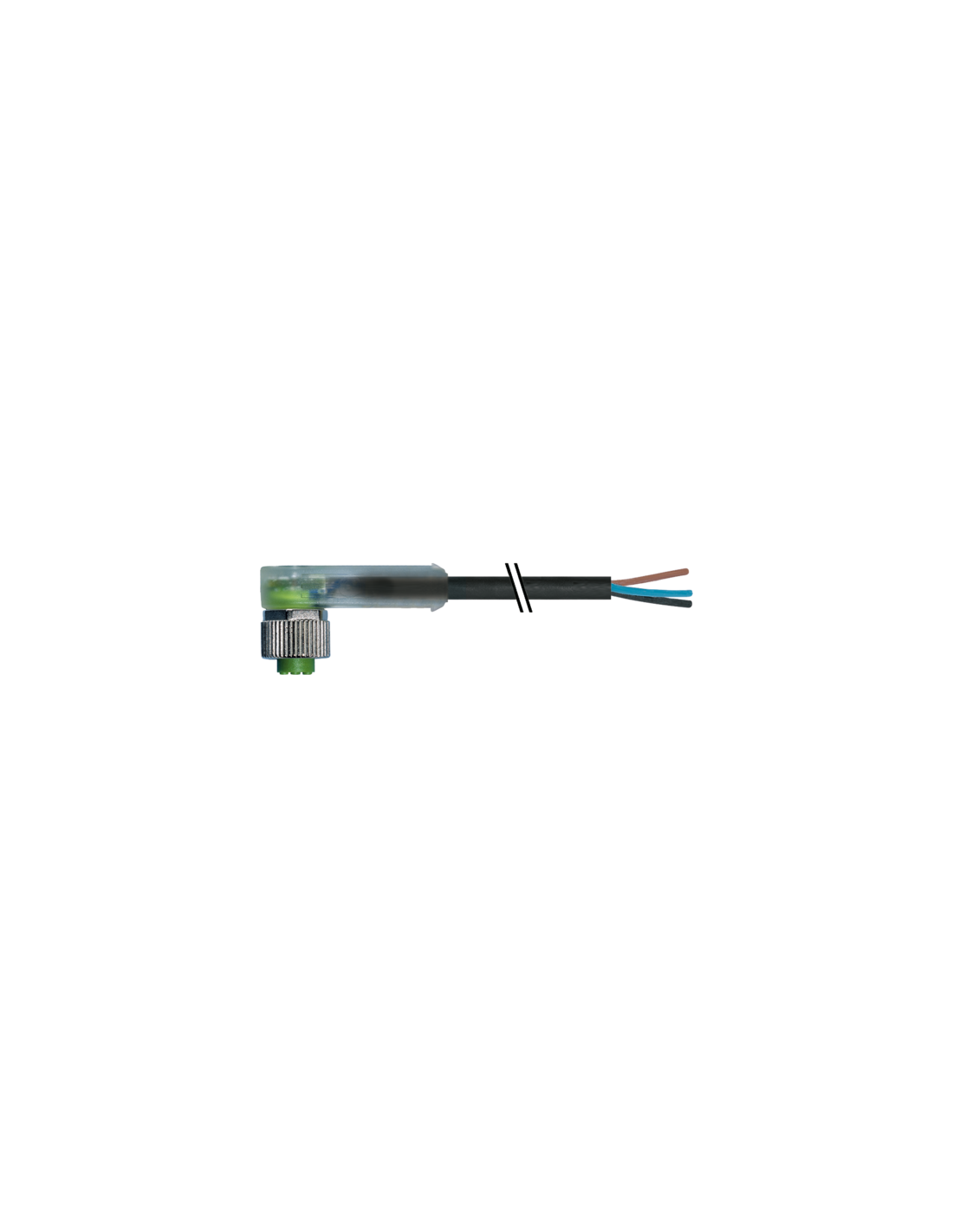

Żeński kątowe

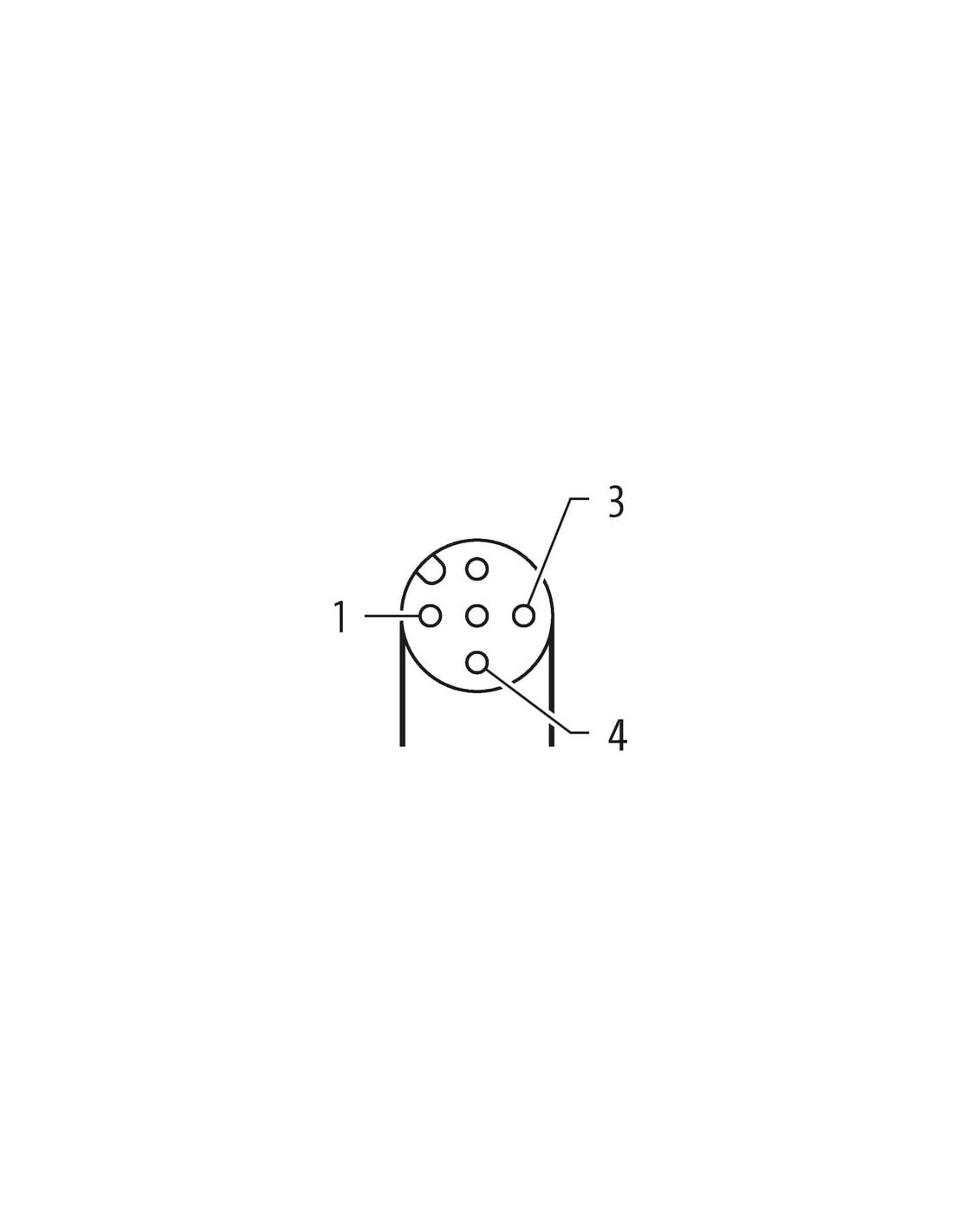

M12, 3-piny

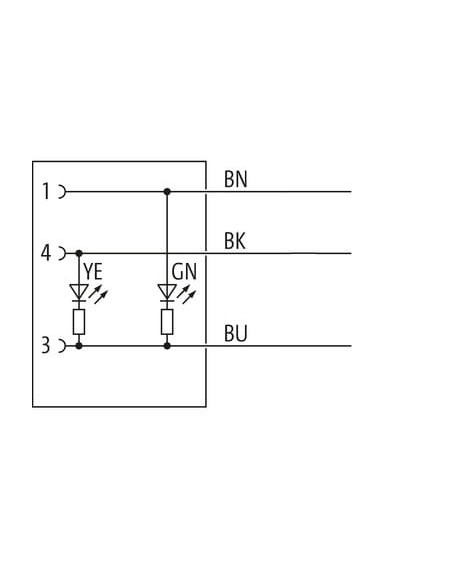

2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

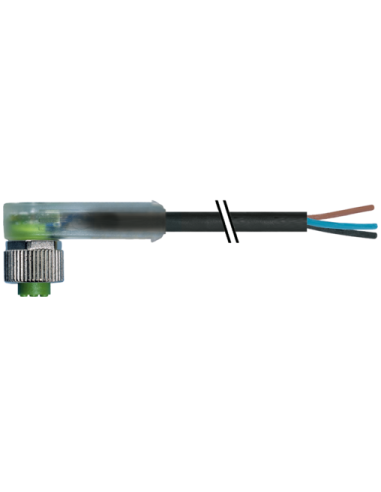

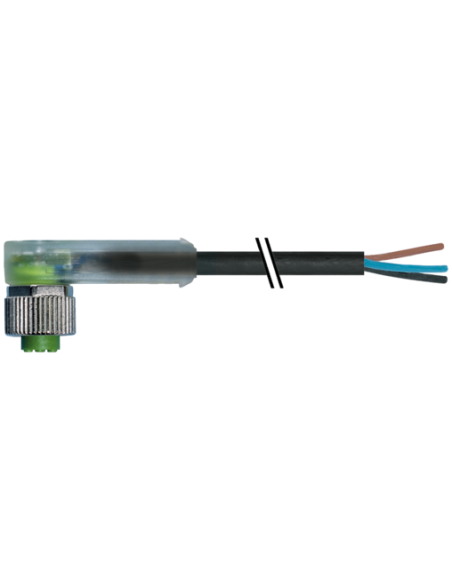

Konektor M12 żeński kątowy z LED – niezawodne połączenie dla automatyki
Konektor M12 żeński kątowy z diodami LED to specjalistyczny przewód połączeniowy przeznaczony do zastosowań przemysłowych, automatyki oraz systemów sterowania. Dzięki wytrzymałej konstrukcji, wysokiej klasie szczelności oraz powłoce z odpornego na ścieranie materiału PUR, połączenie to spełnia najwyższe wymagania nowoczesnych linii produkcyjnych.
Najważniejsze cechy – konektor M12 żeński 3-pin, kątowy, z sygnalizacją LED
- Typ złącza: żeński, kątowy M12, 3-piny
- Sygnalizacja LED: dwa wskaźniki LED (zielony i żółty) ułatwiające diagnozowanie stanu połączenia
- Sposób montażu: włożony i przykręcony, z zabezpieczeniem przeciwwstrząsowym
- Długość przewodu: 5 m z wolnym końcem
- Przewód PUR: zwiększona odporność na oleje, chemikalia i promieniowanie UV
- Odporność na czynniki zewnętrzne: stopień ochrony IP65/IP66K/IP67
- Kodowanie A: zapewniające pewne i kompatybilne połączenia w każdej instalacji
Typowe zastosowania konektora M12 kątowego z LED
Produkt Konektor M12 o kodzie 7000-12381-6330500 znajduje szerokie zastosowanie w:
- Przemysłowych układach automatyki i robotyki
- Systemach czujników oraz układach pomiarowych
- Maszynach i liniach technologicznych wymagających niezawodnego połączenia sygnałowego oraz zasilania
- Instalacjach, gdzie istotna jest kontrola poprawności podłączenia dzięki diodom LED
- Przemysłowych aplikacjach wymagających odporności na wibracje, wilgoć, pył i oleje
Wytrzymałość mechaniczna i ochrona środowiskowa
Konektor z przewodem PUR cechuje się bardzo wysoką odpornością mechaniczną, co przekłada się na długą żywotność nawet w wymagających warunkach. Zastosowane materiały - niklowany odlew ciśnieniowy stopu cynku oraz specjalna uszczelka FKM – zapewniają podwyższoną odporność na korozję oraz agresywne media. Złącze przeznaczone jest do pracy w szerokim zakresie temperatur - od -25°C do +85°C, a sam przewód może być użytkowany nawet przy -40°C (praca stała).
Bezpieczne i pewne podłączenie sygnałów oraz zasilania
Wskaźniki LED (zielony i żółty) pozwalają na szybką kontrolę stanu połączenia, co znacznie ułatwia serwis oraz rozruch instalacji. Pozłacane styki oraz wysokiej jakości przewód gwarantują niską rezystancję i niezawodny przesył sygnałów oraz zasilania 24 V DC do 4 A na styk.
Budowa, kompatybilność oraz łatwość instalacji
- Gwint M12 x 1 zgodny z normą DIN EN 61076-2-101
- Przewód 3-żyłowy, kolory: czarny, niebieski, brązowy
- Bardzo niski promień gięcia oraz zwiększona liczba cykli gięcia (przewód odpowiedni do aplikacji ruchomych)
- Odpowiedni do peszli ochronnych (wewnętrzna średnica do 10 mm)
Zalety stosowania konektora M12 żeńskiego z LED
- Wysoka odporność na uszkodzenia mechaniczne i działanie agresywnych czynników chemicznych, dzięki specjalnie dobranym materiałom.
- Oszczędność czasu podczas instalacji – szybki montaż dzięki ergonomicznemu kształtowi i wyraźnemu kodowaniu.
- Poprawa bezpieczeństwa i niezawodności instalacji dzięki szczelności do IP67 oraz wbudowanej sygnalizacji LED.
- Elastyczność zastosowań – sprawdza się zarówno w aplikacjach stacjonarnych, jak i ruchomych, nawet przy intensywnej eksploatacji.
Konektor M12 żeński kątowy z LED i wolnym przewodem to sprawdzone rozwiązanie dla wymagających aplikacji przemysłowych, oferujące niezawodność, trwałość oraz czytelną diagnostykę stanu połączenia.
