Żeński kątowe
M8, 3-piny
2× LED (PNP)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

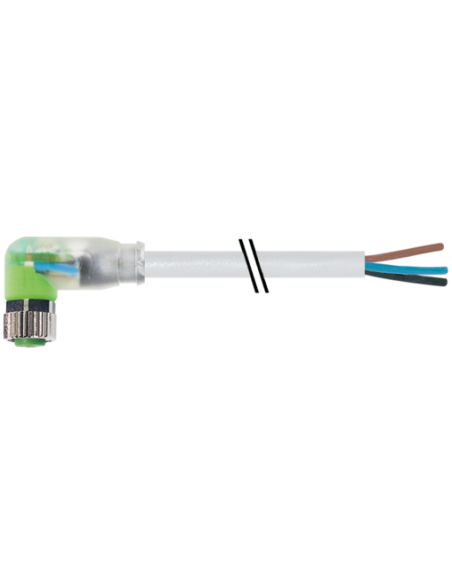

Konektor M8 żeński kątowy z wolnym kablem 5 m – 7000-08121-2300500
Konektor M8 żeński kątowy o długości 5 metrów to niezawodne i uniwersalne rozwiązanie do zastosowań w automatyce przemysłowej, systemach pomiarowych oraz instalacjach przemysłowych, gdzie wymagana jest pewność połączenia elektrycznego oraz odporność na trudne warunki środowiskowe.
Wytrzymała konstrukcja do wymagających warunków
Produkt charakteryzuje się wysoką odpornością chemiczną oraz na oleje dzięki zastosowaniu materiałów takich jak PUR i tworzywo sztuczne. Obudowa została zaprojektowana z myślą o pracy w agresywnych środowiskach – przed jej zastosowaniem w skrajnych warunkach należy zweryfikować odporność zgodnie z wymaganiami aplikacji. Konektor posiada również trwałe, pozłacane styki, zapewniające stabilność połączenia przez długi czas eksploatacji.
Zastosowanie konektora M8 kątowego w automatyce
- Automatyka przemysłowa – idealny do połączeń czujników, siłowników, zaworów i innych komponentów systemów sterowania.
- Linie produkcyjne – sprawdza się w miejscach, gdzie wymagane jest szybkie i pewne podłączenie oraz ochrona przed kurzem i wilgocią.
- Przemysł spożywczy i farmaceutyczny – dostosowany do pracy w miejscach, gdzie stosowane są środki czyszczące i chemiczne.
- Maszyny i urządzenia ruchome – elastyczny przewód, wysoka odporność mechaniczna oraz długa żywotność nawet przy wielokrotnym zginaniu czy skręcaniu.
Najważniejsze cechy konektora M8 żeńskiego kątowego
- Złącze M8, 3-piny – popularny standard w automatyce przemysłowej.
- Kątowe odejście przewodu – ułatwia prowadzenie instalacji w miejscach o ograniczonej przestrzeni.
- Obudowa z trwałego tworzywa sztucznego oraz metalowy, niklowany zacisk śrubowy.
- Dwa wskaźniki LED (żółty i zielony) dla łatwej diagnostyki stanu połączenia.
- Stopień ochrony IP65, IP66K oraz IP67 – pełna ochrona przed kurzem i wilgocią nawet w najbardziej wymagających warunkach.
- Wolny koniec kabla – możliwość indywidualnego podłączenia według potrzeb aplikacji.
- Przewód o długości 5 m wykonany z PUR, odporny na ścieranie i elastyczny, z 3 żyłami o przekroju 0,25 mm².
- Odporność na płomień i oleje, dostosowanie do środowisk przemysłowych.
- Możliwość pracy w zakresie temperatur od -25°C do +85°C (konektor) i od -40°C do +90°C (przewód w pracy ciągłej).
- Zgodność z normami DIN EN 61076-2-104 (M8) oraz certyfikaty cURus.
Zalety stosowania konektora M8 kątowego 7000-08121-2300500
Konektor M8 kątowy z wolnym końcem kabla umożliwia szybkie i niezawodne podłączenie różnego rodzaju urządzeń automatyki. Konstrukcja przewodu pozwala na wielokrotne gięcie i skręcanie, gwarantując utrzymanie wysokiego poziomu ochrony IP oraz bezpieczeństwo użytkowania nawet w intensywnie eksploatowanych aplikacjach. Wbudowane diody LED umożliwiają łatwą diagnostykę połączenia oraz poprawność działania układu.
Elastyczność montażu (połączenie przez wkręcanie) oraz wysoka odporność na uszkodzenia mechaniczne czynią ten model uniwersalnym wyborem dla wymagających użytkowników i integratorów systemów automatyki.
Typowe zastosowania konektora M8 kątowego
- Podłączanie czujników indukcyjnych i pojemnościowych.
- Kompatybilność z większością urządzeń automatyki przemysłowej wykorzystujących złącza M8.
- Modernizacja i serwisowanie istniejących instalacji.
- Zastosowania w robotyce, produkcji automotive oraz systemach transportowych.
Konektor M8 żeński kątowy z wolnym kablem to niezawodne rozwiązanie, które spełnia wysokie wymagania przemysłu i pozwala na długotrwałą, bezpieczną eksploatację w zróżnicowanych warunkach środowiskowych.
