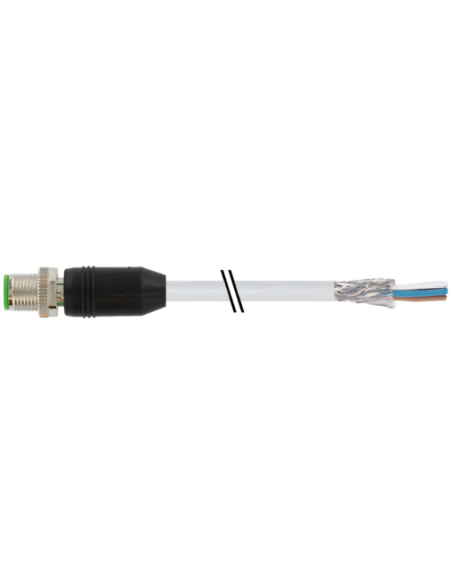

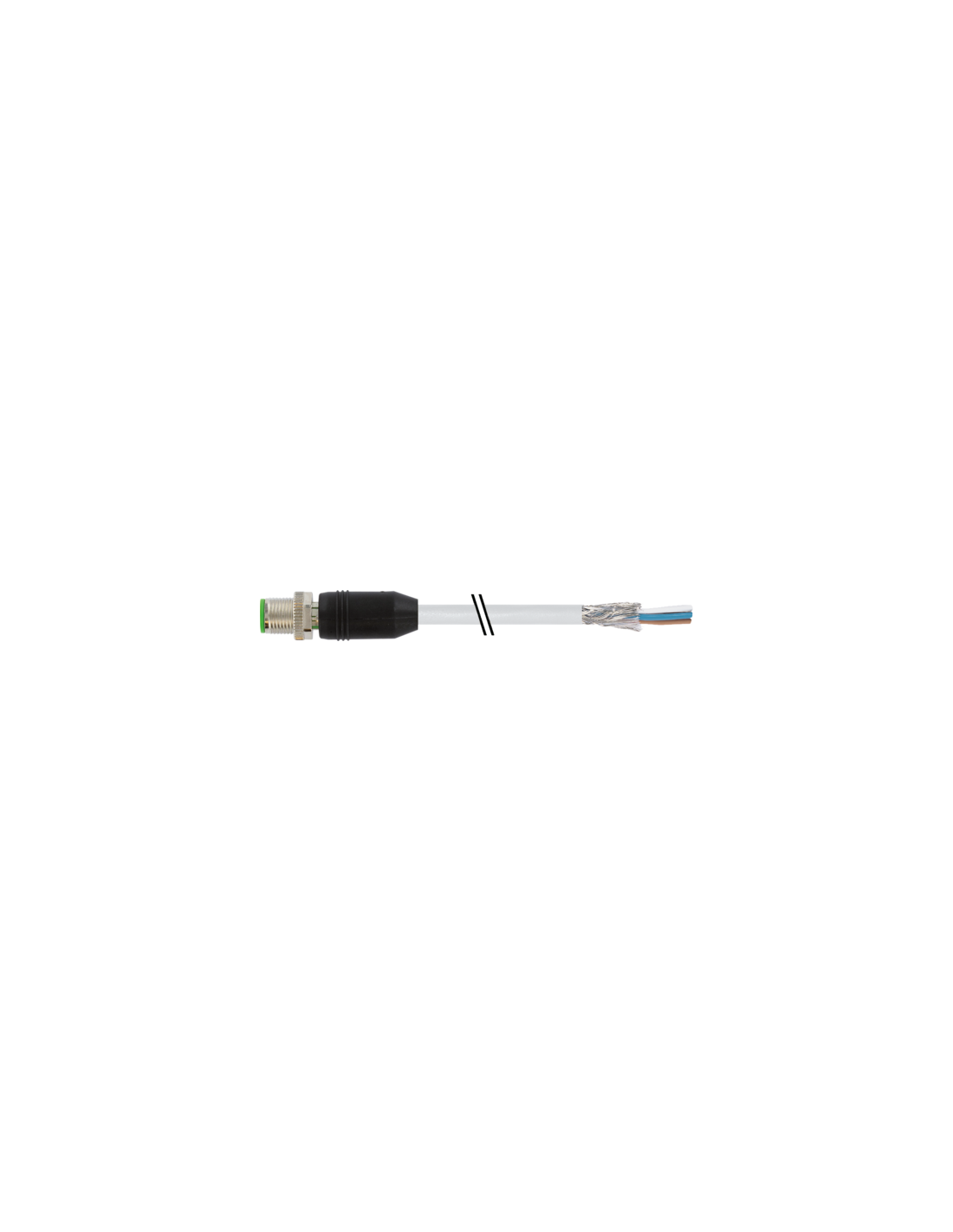

Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 349 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,45 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Złącze M12 męskie ekranowane 5-pinowe 0° 1m – Szerokie zastosowanie w automatyce i przemyśle
Złącze M12 męskie 0° ekranowane o długości 1 metra to profesjonalny komponent dedykowany do systemów automatyki przemysłowej, maszyn oraz instalacji wymagających niezawodnych i trwałych połączeń sygnałowych oraz zasilających. Umożliwia bezpieczne i szybkie podłączenie urządzeń w trudnych warunkach przemysłowych.
Budowa i charakterystyka złącza M12 5-pin – Wytrzymałość i bezpieczeństwo pracy
Złącze M12 proste 5-pin zostało wykonane z wysokiej jakości tworzywa sztucznego, charakteryzującego się doskonałą odpornością chemiczną oraz na działanie olejów. Ekranowanie w postaci oplotu miedzianego zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe przy przesyłaniu sygnałów w środowiskach narażonych na wysokie zakłócenia. Kodowanie typu A zapobiega błędnemu podłączeniu i zwiększa bezpieczeństwo montażu.
Obudowa złącza posiada trwałą powłokę niklowaną oraz wytrzymałe elementy blokujące i śrubowe wykonane z cynkowego odlewu ciśnieniowego, co gwarantuje trwałość mechaniczną oraz skuteczną ochronę przed wilgocią i pyłem (stopień ochrony IP65, IP66K, IP67).
Typowe zastosowania złącza M12 męskiego ekranowanego
- Połączenia w automatyce przemysłowej – szafy sterownicze, moduły wejść/wyjść, sensory, siłowniki.
- Maszyny produkcyjne – transmisja sygnałów i zasilania w urządzeniach ruchomych i stacjonarnych.
- Systemy transportu i logistyki – integracja czujników oraz komponentów automatyki.
- Instalacje narażone na zakłócenia EMC – skuteczne ekranowanie przed zakłóceniami.
- Aplikacje w środowiskach o dużym zapyleniu i wilgotności.
Zalety zastosowania ekranowanego złącza M12 męskiego
- Szybki i prosty montaż – gwint M12 x 1 oraz opaska kodująca umożliwiają łatwe i bezpieczne podłączenie bez ryzyka pomyłki.
- Wysoka odporność na zakłócenia elektromagnetyczne (EMC) dzięki skutecznemu ekranowaniu kabla (85% oplot miedziany ocynowany, dodatkowa folia i flizelina).
- Odporność na działanie chemikaliów oraz olejów – zastosowane materiały umożliwiają pracę w wymagających środowiskach przemysłowych.
- Elastyczny przewód PUR – zapewnia zwiększoną odporność na ścieranie, uszkodzenia mechaniczne i promieniowanie UV.
- Bezhalogenowy i bezołowiowy kabel – bezpieczeństwo dla użytkownika i środowiska.
- Zakres temperatur pracy od -25°C do 85°C dla złącza oraz od -40°C do 80°C (stała instalacja kabla) – gwarancja szerokiego zastosowania.
- Możliwość dostosowania długości kabla na życzenie, co ułatwia dopasowanie produktu do indywidualnych potrzeb instalacji.
Znakowanie i kompatybilność – Idealny wybór do instalacji przemysłowych

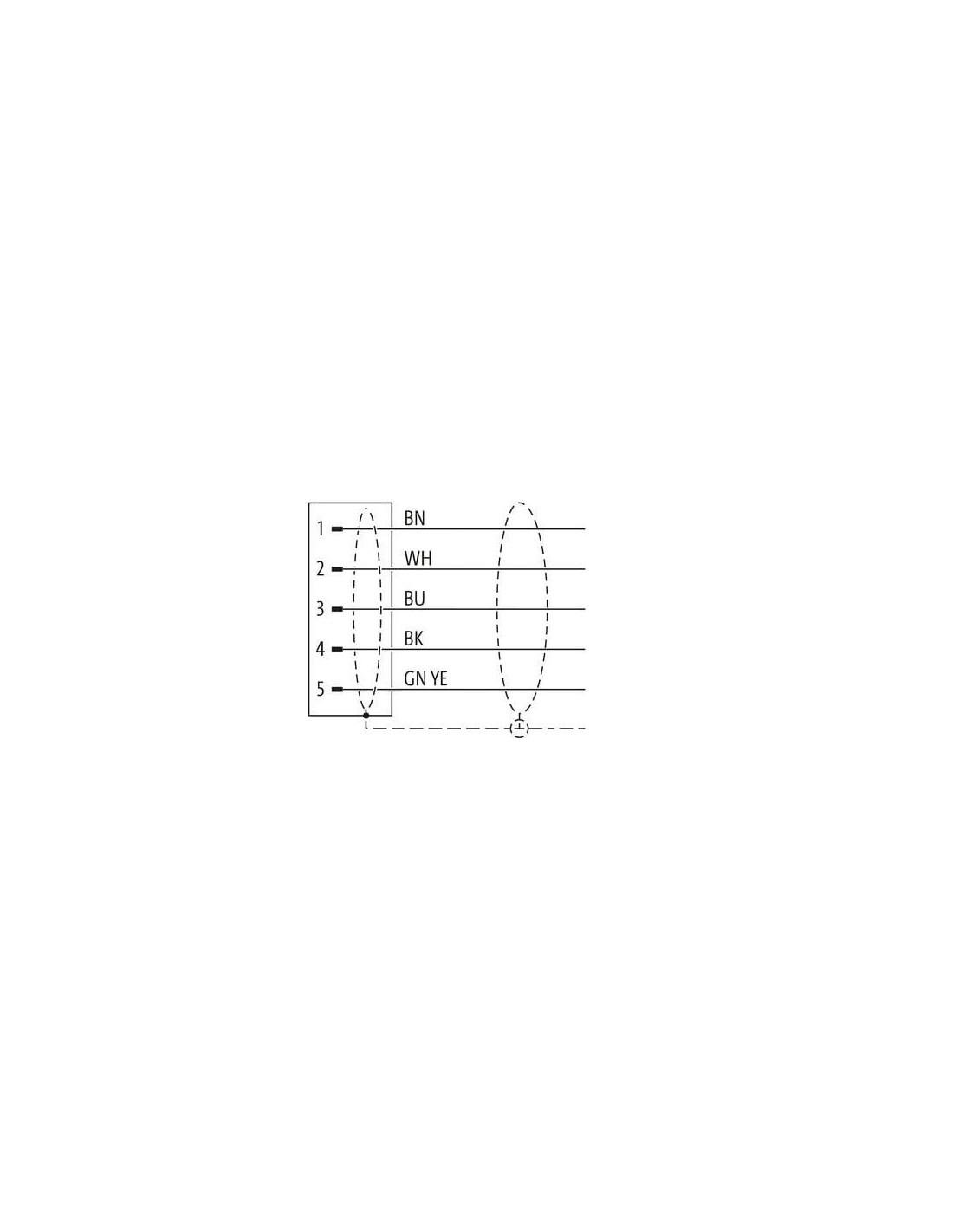

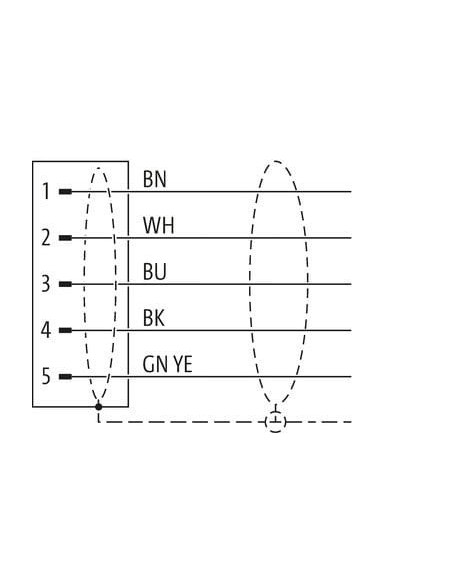

Złącze spełnia normę DIN EN 61076-2-101 (M12), co umożliwia łatwe użycie z wieloma urządzeniami przemysłowymi i systemami automatyki. Kolorystyka przewodów oraz schemat pinów przedstawione w załączonych diagramach ułatwiają szybkie i nieskomplikowane podłączenie.
Produkt może być wykorzystywany zarówno w aplikacjach sygnałowych, jak i niskonapięciowych zasilających. Nadaje się do pracy w aplikacjach, gdzie wymagany jest niezawodny transfer danych i mocy przy zachowaniu wysokiego poziomu bezpieczeństwa oraz ochrony środowiska pracy.
