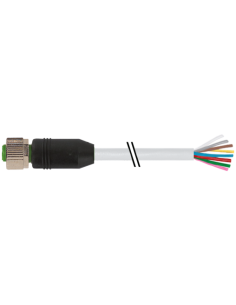

Żeński proste
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

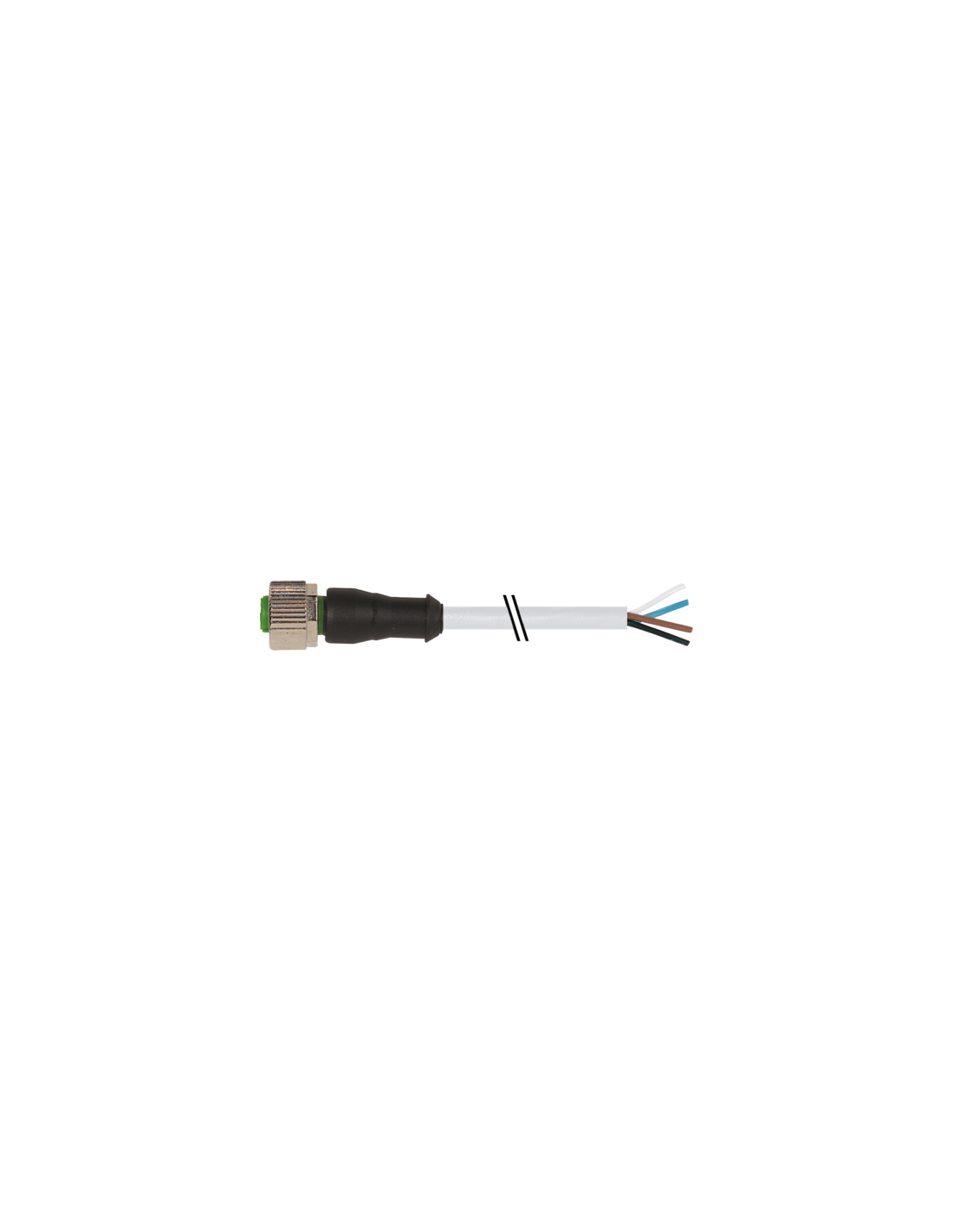

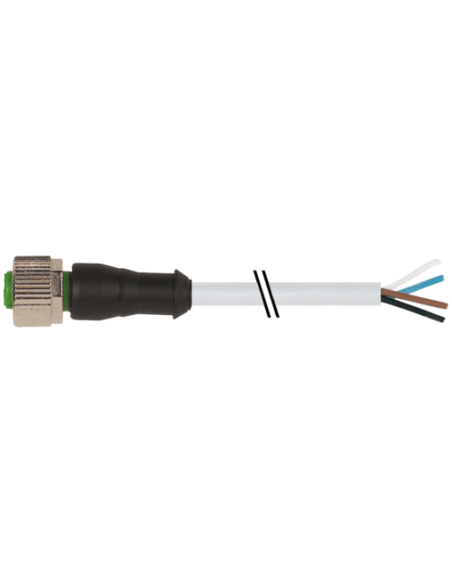

Konektor M12 żeński prosty z wolnym końcem kabla – 4 piny, 5 m, kodowanie A
Konektor M12 żeński prosty z wolnym kablem o długości 5 metrów to wysokiej jakości rozwiązanie do niezawodnego połączenia sygnałowo-zasilającego w wymagających aplikacjach przemysłowych. Złącze posiada cztery piny oraz prostą końcówkę kablową, co umożliwia łatwą integrację z urządzeniami automatyki i maszynami produkcyjnymi.
Zastosowania konektora M12 żeńskiego z kablem
Konektor M12 żeński prosty znajduje szerokie zastosowanie w automatyce przemysłowej, budowie maszyn, robotyce oraz systemach sterowania. Wysoka odporność na czynniki chemiczne i oleje sprawia, że doskonale sprawdza się w trudnych warunkach przemysłowych, zarówno w instalacjach stacjonarnych, jak i ruchomych.
- Automatyka przemysłowa – czujniki, elementy wykonawcze, systemy bezpieczeństwa
- Robotyka – połączenia sygnałowe i zasilające robotów przemysłowych
- Transport i logistyka – maszyny pakujące, sortujące, przenośniki
- Budowa maszyn – zasilanie elementów wykonawczych, magistrale komunikacyjne
Najważniejsze cechy konektora M12 z prostą końcówką i wolnym przewodem
- Standard złącza: M12, 4-pinowy, kodowanie A
- Mocna obudowa: Tworzywo PUR o wysokiej odporności chemicznej oraz na oleje i uszkodzenia mechaniczne
- Stopień ochrony: IP65, IP66K, IP67 (przy poprawnej instalacji – złącze włożone i skręcone)
- Zabezpieczenie przeciwwstrząsowe oraz niklowana powłoka blokady
- Pozłacane styki – zapewniają niezawodność i długą żywotność połączeń
- Przewód o długości 5 m, zakończony wolnym końcem do indywidualnego montażu
- Przekrój przewodu: 4 x 0,34 mm², ułatwiający integrację z wieloma urządzeniami
- Odporność na zginanie, skręcanie i liczne cykle ruchu – możliwość zastosowania w dynamicznych aplikacjach
- Szeroki zakres temperatur pracy: od -25°C do 85°C (stała instalacja nawet od -40°C do 80/90°C)
- Odporność na płomień oraz dobra wytrzymałość na benzynę i oleje
- Normy i certyfikaty: DIN EN 61076-2-101, cURus
Budowa i wygodne okablowanie
Konektor M12 wyposażony jest w gwint M12 x 1 oraz montaż przez włożenie i przykręcenie. Dzięki prostemu wyprowadzeniu kabla oraz rozmiarowi SW13 montaż przebiega szybko i wygodnie. Wysoka elastyczność i odporność przewodu PUR umożliwiają zastosowanie także w aplikacjach ruchomych oraz wymagających dynamicznych połączeń.
Bezpieczne i trwałe połączenie
Konektor M12 żeński prosty gwarantuje niezawodne połączenie w aplikacjach wymagających wysokiego stopnia szczelności, odporności na kurz, wilgoć oraz wpływ substancji chemicznych. Pozłacane styki minimalizują ryzyko utleniania się połączeń elektrycznych nawet podczas długotrwałej eksploatacji.
Zastosowane materiały oraz nowoczesna konstrukcja zapewniają długotrwałą pracę oraz łatwość instalacji, nawet w warunkach znacznego obciążenia mechanicznego.
Schematy podłączenia i dane montażowe
- Schemat pinów: 4 piny oznaczone jako BN (brązowy), WH (biały), BU (niebieski), BK (czarny), zgodnie z normą M12
- Montaż na klucz 13
- Średnica przewodu: 4,5 mm, elastyczna powłoka PUR
Dlaczego warto wybrać konektor M12 żeński prosty?
Dzięki wysokiej trwałości, szczelności i uniwersalności, konektor M12 żeński z wolnym końcem kabla sprawdza się w szerokim wachlarzu zastosowań przemysłowych. Wielokrotność możliwych cykli zgięcia i skrętu, odporność na agresywne media, bezhalogenowa i bezołowiowa izolacja oraz certyfikaty bezpieczeństwa gwarantują niezawodność i długi czas pracy nawet w najbardziej wymagających środowiskach.
