Żeński kątowe
Odlew cynkowy, odporny na odpryski spawalnicze
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 651 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 31,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

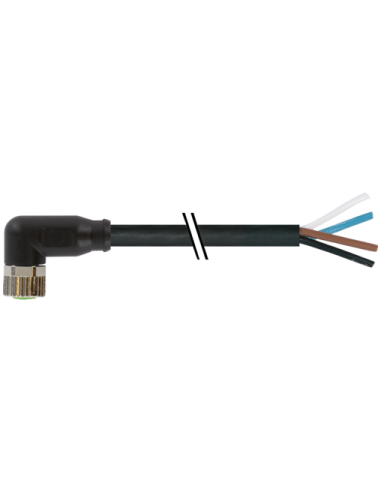

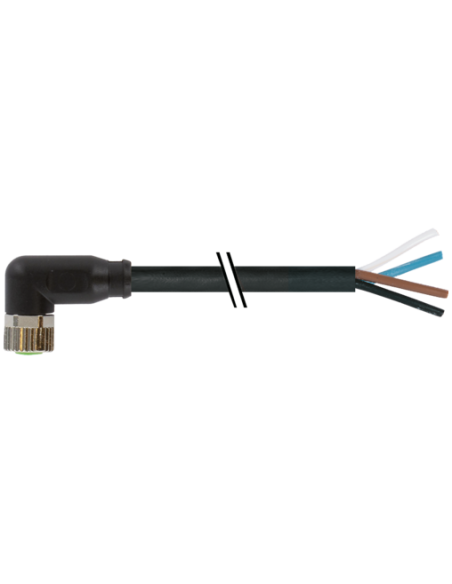

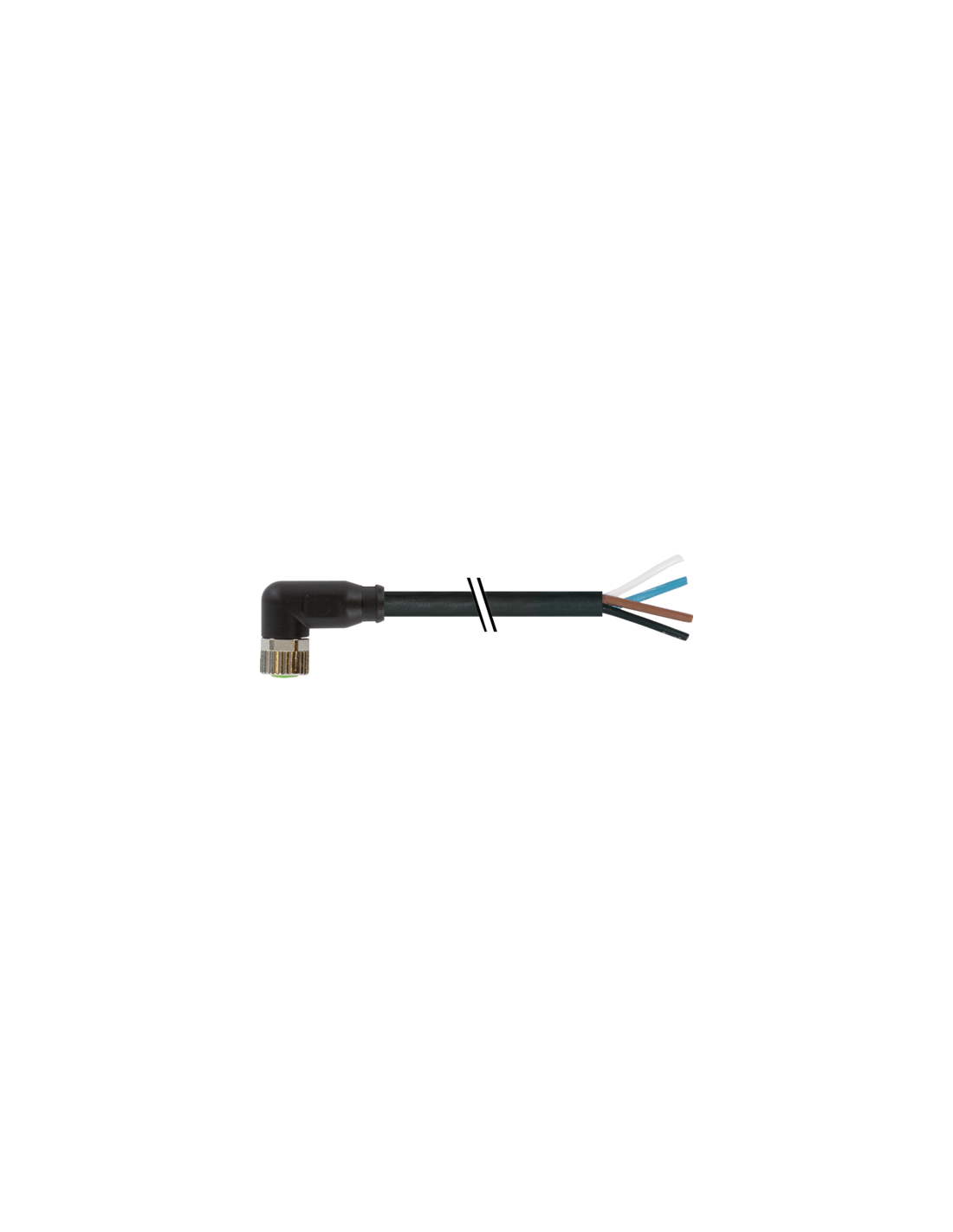

Konektor M8 żeński kątowy z wolnym końcem kabla 5 m – 4 piny, kod produktu: 7000-08101-6510500
Konektor M8 żeński kątowy z wolnym kablem o długości 5 metrów to niezawodne rozwiązanie do podłączania urządzeń przemysłowych, czujników oraz elementów automatyki, które wymagają wysokiego poziomu szczelności oraz odporności na uszkodzenia mechaniczne i czynniki środowiskowe. Produkt spełnia normę DIN EN 61076-2-104 (M8) i zapewnia wysokie parametry wytrzymałościowe, dzięki czemu doskonale sprawdza się w wymagających warunkach przemysłowych.
Najważniejsze zalety żeńskiego konektora M8 4-piny, kątowego
- Konstrukcja kątowa – ułatwia montaż w miejscach o ograniczonej przestrzeni.
- Stopień ochrony IP65, IP66K oraz IP67 – odporność na wodę, pył i wysokie ciśnienie.
- Odporność na odpryski spawalnicze – obudowa z odlewu cynkowego oraz powłoka Safe-Cover gwarantują bezpieczeństwo pracy również w strefach narażonych na iskrzenie i wysoką temperaturę.
- Pozłacane styki – zapewniają niską rezystancję kontaktową oraz trwałość połączenia.
- Bardzo dobre właściwości chemiczne i odporność na oleje – izolacja przewodu wykonana z PUR, z dodatkową powłoką chroniącą przed substancjami agresywnymi.
- Elastyczny kabel o długości 5 m – pozwala na komfortową instalację nawet w rozbudowanych stanowiskach przemysłowych.
- 4-przewodowa struktura (żyły brązowa, biała, niebieska, czarna) umożliwia podłączanie zarówno zasilania, jak i sygnałów.
- Szybki i pewny montaż dzięki przejrzystemu kodowaniu oraz solidnemu gwintowi M8 x 1.
- Certyfikaty: cURus – potwierdzenie jakości oraz zgodności z międzynarodowymi normami bezpieczeństwa.
Zastosowanie konektora M8 żeńskiego kątowego z wolnym końcem kabla
Konektor M8 kątowy żeński znajduje szerokie zastosowanie w przemyśle automatyki, mechatronice, elektrotechnice, branży maszynowej oraz przy integracji nowoczesnych linii produkcyjnych i robotyzacji procesów. Idealny do połączeń sygnałowych oraz zasilających w aplikacjach wymagających częstych cykli gięcia, odporności na wibracje i podwyższone temperatury. Stosowany do czujników, siłowników, systemów wizyjnych, urządzeń pomiarowych, a także elementów wyposażenia maszyn i paneli operatorskich.
Zapewnia niezawodność i bezpieczeństwo transmisji sygnałów nawet w intensywnych warunkach pracy – również w środowiskach narażonych na kontakt z pyłem, wodą, chłodziwami czy olejami.
Schematy podłączeń i budowa
- Pinout: 4 piny, kodowanie A – czytelny schemat podłączenia (brązowy – pin 1, biały – pin 2, niebieski – pin 3, czarny – pin 4).
- Kompaktowe wymiary złącza – długość: 20 mm, średnica gwintu: ⌀10 mm, klucz montażowy SW9.
- Wolny koniec kabla – łatwa integracja z układem docelowym dzięki oznaczonym kolorystycznie żyłom.
Przewody i materiały – bezpieczeństwo oraz trwałość
- Kabel wykonany z PUR (poliuretan) – bardzo dobra odporność chemiczna, mechaniczna oraz na ścieranie.
- Wytrzymałość na zginanie i skręcanie – aż do 10 milionów cykli (C-track), co czyni go odpornym na intensywną eksploatację w ruchomych aplikacjach.
- Izolacja przewodów: PP (polipropylen), odporność na UV, płomień, benzynę oraz środki chemiczne.
- Kabel bezołowiowy, wolny od kadmu, FCKW, halogenów i silikonów – bezpieczeństwo dla środowiska i użytkowników.
Konektor M8 żeński kątowy z wolnym końcem kabla o długości 5 metrów stanowi pewny wybór do nowoczesnych linii przemysłowych i systemów automatyki, gwarantując trwałość, odporność i szybki montaż nawet w trudnych warunkach eksploatacyjnych.
