Żeński proste
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał mocowanie styków | PA |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

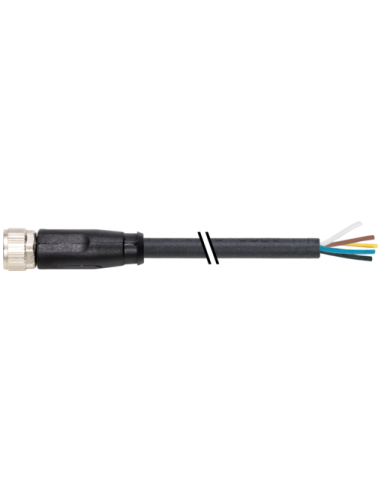

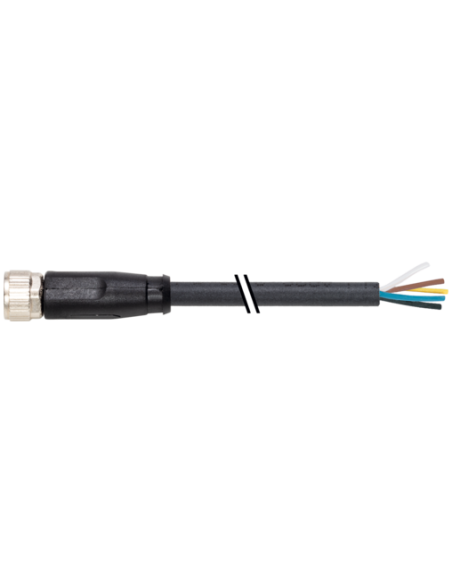

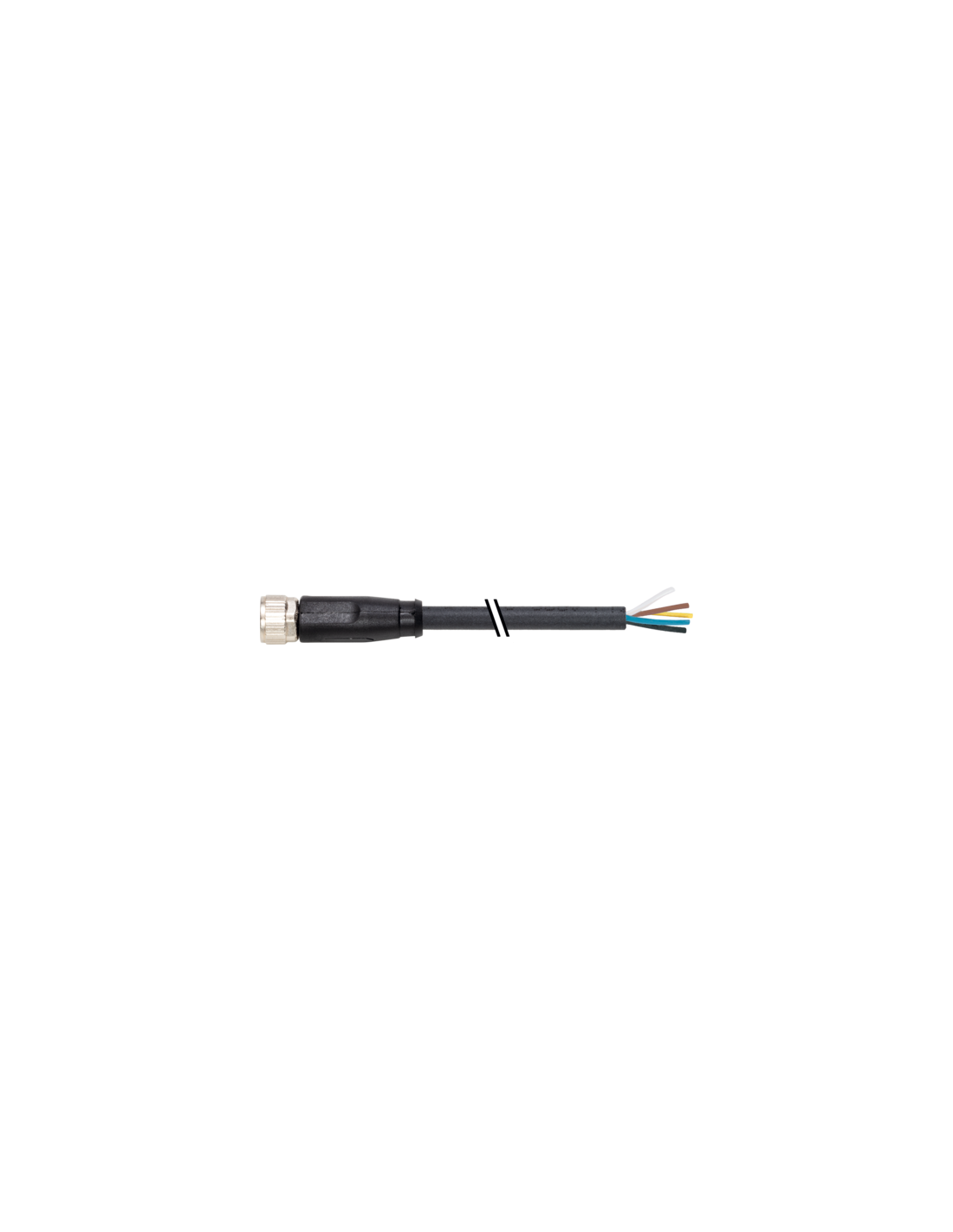

Złącze kablowe M8 żeńskie 5-pinowe proste do zastosowań przemysłowych
Złącze kablowe M8 żeńskie 0° o długości przewodu 7,5 m, kod produktu: 7000-08941-6950750, to wysokiej jakości komponent przeznaczony do niezawodnego przesyłu sygnałów i zasilania w szeroko pojętej automatyce przemysłowej. Złącze spełnia wymagania normy DIN EN 61076-2-104 i posiada stopień ochrony IP67, co gwarantuje odporność na wilgoć i pył.
M8 żeńskie 5-pinowe – budowa i cechy
Prezentowane złącze wyróżnia się prostą konstrukcją (0°) oraz 5-pinowym układem styków kodowanym B. Obudowa wykonana jest z wysokiej jakości tworzywa o dobrej odporności chemicznej oraz na oleje, a dodatkowo wyposażona w metalową, niklowaną nakrętkę gwintowaną M8 x 1. Styki są pozłacane, co zapewnia doskonałe przewodnictwo oraz ochronę przed korozją.
Kabel o długości 7,5 m zakończony jest wolnymi przewodami, co umożliwia łatwą integrację z istniejącą instalacją. Przewody mają izolację w różnych kolorach, co ułatwia szybkie podłączenie według wymaganej konfiguracji.
Zastosowania złącza M8 żeńskiego prostego do kabla
- Automatyka przemysłowa – czujniki, siłowniki, systemy sterowania
- Technika pomiarowa – okablowanie systemów pomiarowych i kontrolnych
- Budowa maszyn – efektywne podłączanie elementów wykonawczych i czujników
- Systemy transportowe – połączenia w taśmociągach i liniach produkcyjnych
Łatwa instalacja, trwałość oraz odporność na wstrząsy czynią ten typ złącza szczególnie polecanym w środowiskach przemysłowych, gdzie konieczna jest szybka wymiana lub integracja elementów automatyki. Złącze posiada zabezpieczenie przeciwwstrząsowe oraz minimalnie 100 cykli wtykowych.
Bezpieczeństwo i niezawodność złącza M8
Złącze zaprojektowano z myślą o bezpieczeństwie użytkowania – wysoki stopień ochrony IP67 zabezpiecza przed wnikaniem wody i pyłu, a szeroki zakres temperatur roboczych (-25°C do 80°C) umożliwia użytkowanie w różnych warunkach przemysłowych. Materiały wykorzystane do produkcji (TPU, PUR, PA, cynkowy odlew ciśnieniowy) gwarantują trwałość oraz odporność na uszkodzenia mechaniczne i działanie czynników chemicznych.

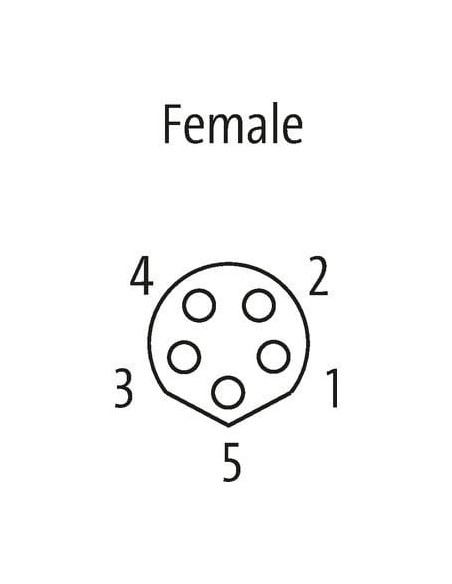

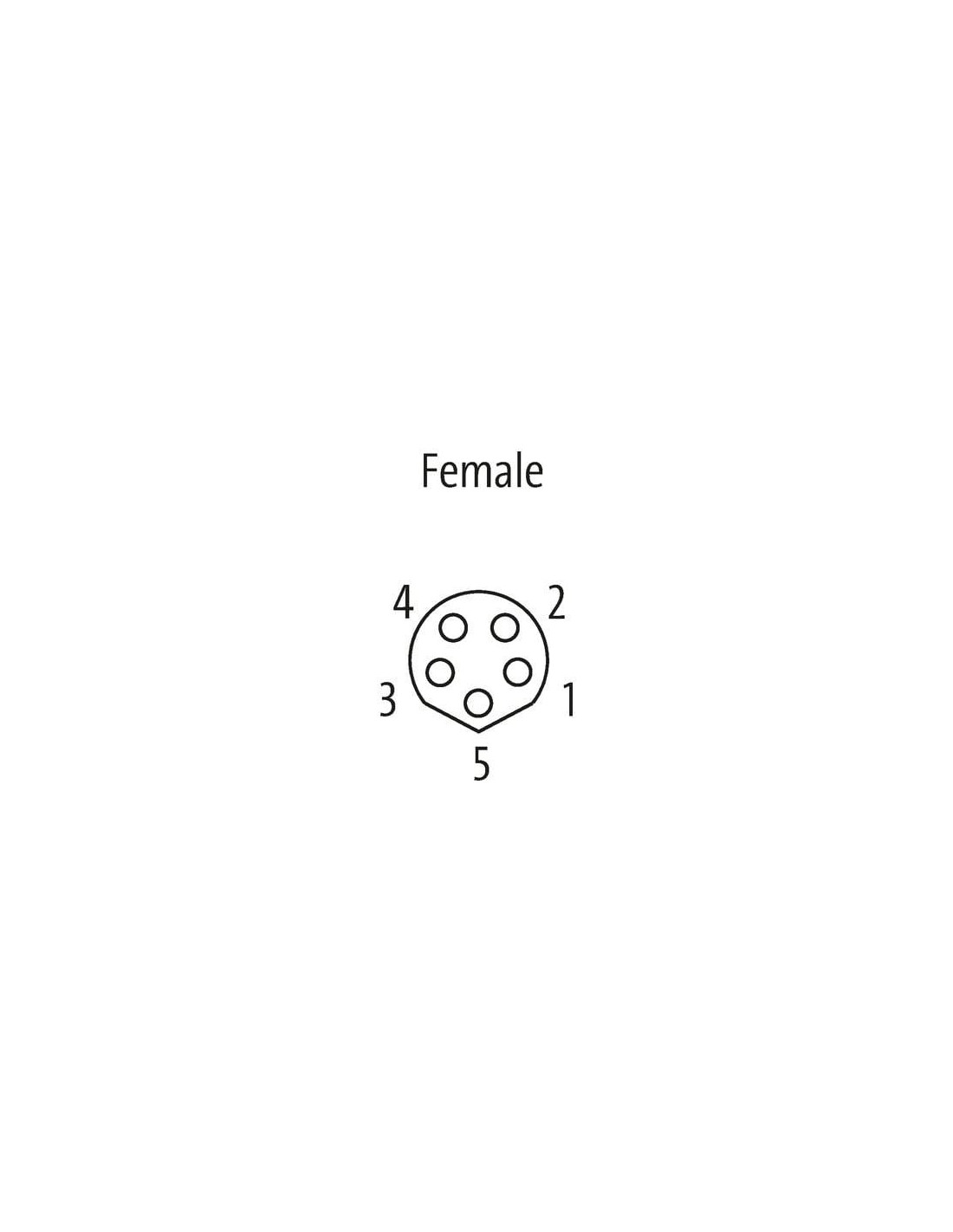

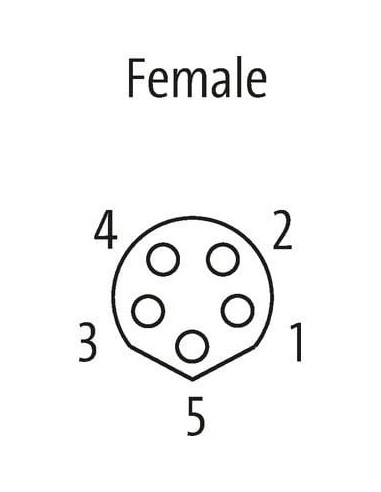

Budowa i schemat połączeń złącza M8 żeńskiego 5-pinowego
- Układ styków: 5-pinowy, kodowanie B (opis kolorów: brązowy, biały, niebieski, czarny, szary)
- Złącze żeńskie, proste – łatwa integracja z elementami szaf sterowniczych lub urządzeniami wykonawczymi
- Temperatura pracy przewodu: od -25°C do 80°C
- Kabel odporny na ścieranie, płomień, oleje i benzyny
- Minimalny promień gięcia w ruchu: 7,5 x średnica zewnętrzna kabla
Wysoka jakość wykonania oraz szeroka kompatybilność z popularnymi systemami automatyki przemysłowej czynią ten przewód doskonałym wyborem do wymagających aplikacji przemysłowych.
Uwaga: W przypadku zastosowań z agresywnymi mediami zaleca się indywidualne sprawdzenie odporności materiału przewodu.
