Męski prosty
M12, 12-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 80 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 80 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, , czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski |
General data | Cable
| Identyfikacja przewodu | 702 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, , czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 75 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 12 |
| Outer diameter insulation | 1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Ingredient freeness wire insulation | wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 138 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

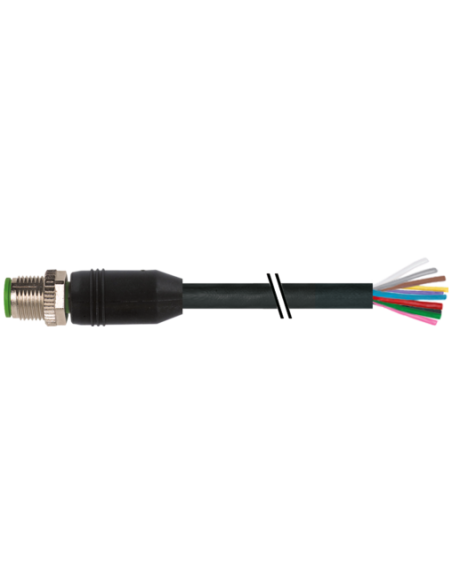

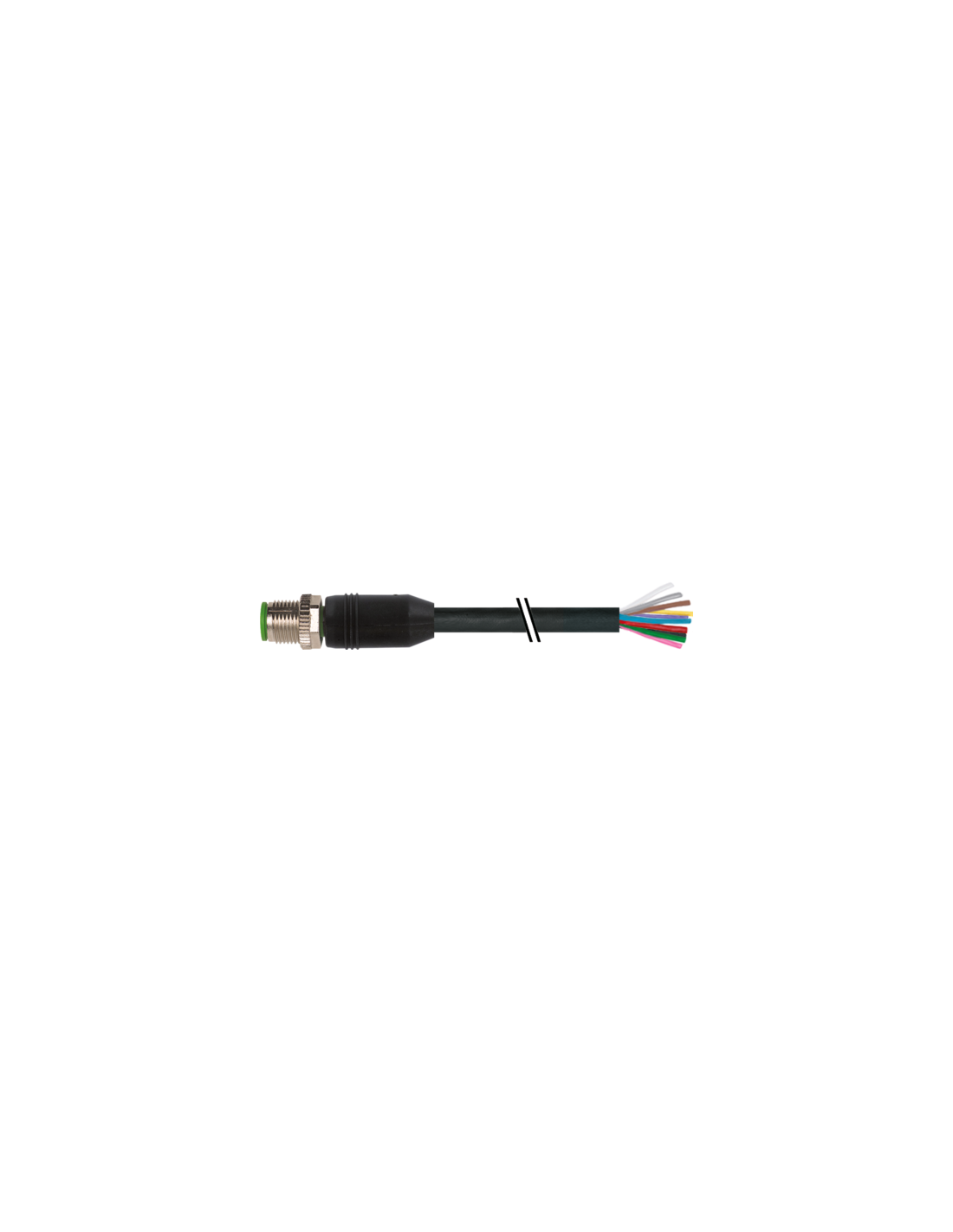

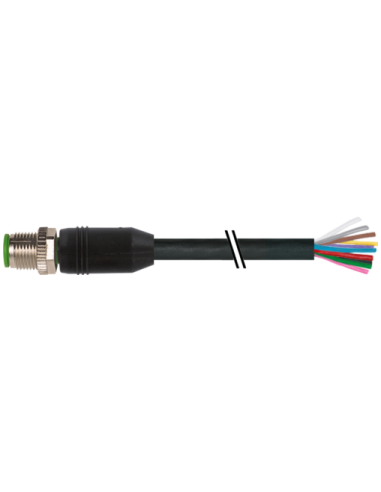

Złącze M12 męskie proste 12-pinowe z kablem 5 m – 7000-19001-7020500: Przemysłowe złącze sygnałowe
Złącze M12 typu męskiego, 12-pinowe, o numerze katalogowym 7000-19001-7020500, to niezawodne rozwiązanie do przemysłowych zastosowań automatyki, transmisji sygnałów oraz zasilania w trudnych warunkach środowiskowych.
Zastosowanie złącza M12 – szerokie możliwości w przemyśle
Produkt znajduje zastosowanie w:
- automatyce przemysłowej – łączenie czujników, siłowników, elementów wykonawczych i sterowników,
- maszynach produkcyjnych – zapewnia szybkie i bezpieczne podłączenie sygnałów,
- systemach transportowych i pakujących,
- robotyce – transmisja wielu sygnałów na niewielkiej powierzchni,
- urządzeniach kontrolno-pomiarowych.
Najważniejsze cechy i zalety złącza M12 12-pin
- Wytrzymała konstrukcja – korpus z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje; metalowa nakrętka radełkowana zapewniająca trwałe połączenie.
- Wysoki stopień ochrony IP65/IP66K/IP67 gwarantuje odporność na pył, wodę, mycie pod ciśnieniem oraz trudne warunki środowiskowe.
- Pozłacane styki zapewniają niezawodny kontakt elektryczny oraz odporność na korozję.
- Prosty montaż dzięki śrubowemu złączu M12 x 1 oraz klarownej kolorystyce przewodów.
- Elastyczna długość kabla – w tej wersji przewód o długości 5 metrów; możliwość zamówienia innych długości.
- Kodowanie A – zabezpiecza przed błędnym połączeniem z gniazdem.
- Przewód wielożyłowy, 12-żyłowy – idealny do przesyłania sygnałów wielokanałowych oraz do zasilania i sygnalizacji jednocześnie.
- Trwały materiał płaszcza – PVC, izolacja żył PVC, bez dodatków szkodliwych (bezołowiowy, bez kadmu, wolny od FCKW).
- Odporność na promieniowanie UV, benzynę, oleje oraz płomienie – spełnienie norm DIN EN ISO, UL i IEC.
- Zakres temperatur pracy: od -25°C do +85°C (w zależności od jakości kabla).
Typowe zastosowania i możliwości integracji
Złącze M12 12-pin sprawdzi się zarówno w aplikacjach stacjonarnych, jak i ruchomych, gdzie niezbędna jest elastyczność podłączenia wielu przewodów przy minimalnym ryzyku uszkodzeń mechanicznych oraz zakłóceń. Stosowane jest w systemach automatyki do podłączania rozproszonych czujników, rozdzielaczy, modułów I/O, zaworów oraz elementów sterujących.
Przekrój przewodów 0,14 mm², skrętka miedziana klasy 6, zapewnia optymalną jakość transmisji sygnałów oraz niewielką masę kabla (55 g/m). Standardowa średnica zewnętrzna przewodu wynosi 6 mm, co ułatwia instalację również w ograniczonych przestrzeniach.

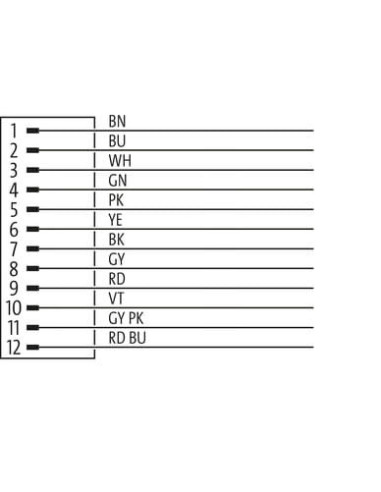

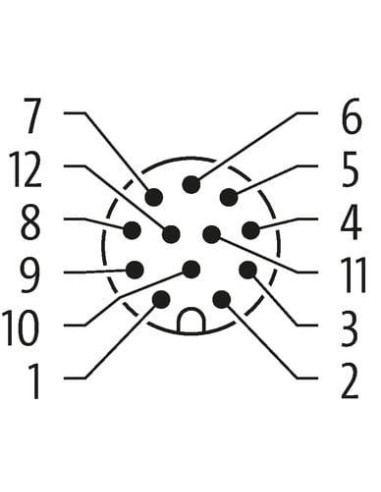

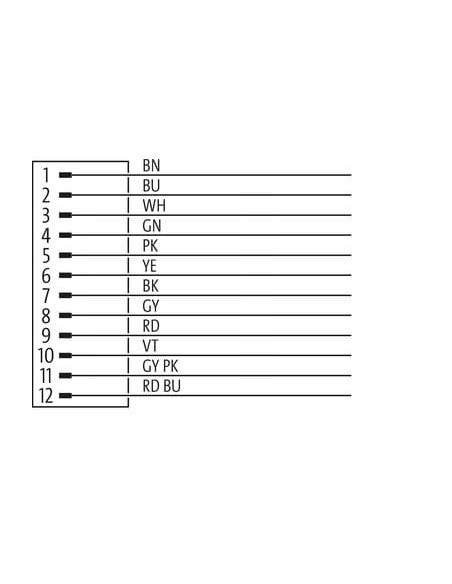

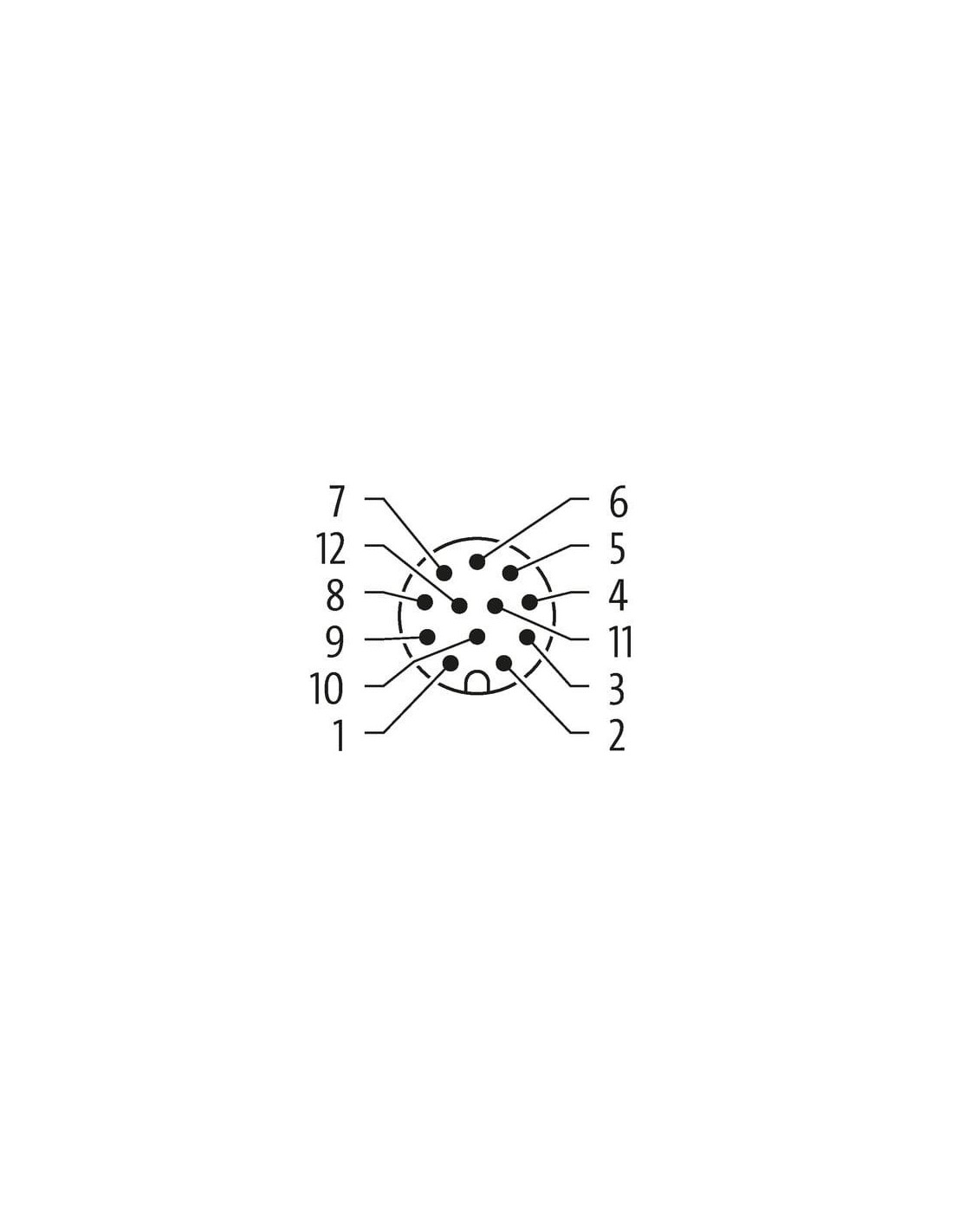

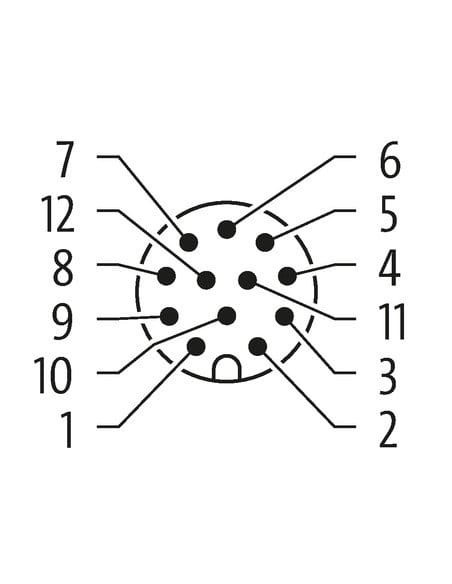

Wygodna identyfikacja przewodów i schemat połączeń
Dzięki jednoznacznej kolorystyce oraz czytelnemu schematowi połączeń, okablowanie oraz diagnostyka systemu podłączeń są proste i szybkie. Wyprowadzenie żył według standardu:
- 1 – brązowy (BN)
- 2 – niebieski (BU)
- 3 – biały (WH)
- 4 – zielony (GN)
- 5 – różowy (PK)
- 6 – żółty (YE)
- 7 – czarny (BK)
- 8 – szary (GY)
- 9 – czerwony (RD)
- 10 – fioletowy (VT)
- 11 – szaro-różowy (GY PK)
- 12 – czerwono-niebieski (RD BU)
Certyfikaty i zgodność z normami
Złącze M12 spełnia wymagania normy DIN EN 61076-2-101 oraz posiada zgodność z rygorystycznymi standardami IP65, IP66K i IP67. Potwierdzona odporność na wiele czynników środowiskowych znajduje zastosowanie wszędzie tam, gdzie wymagane są wysokie standardy niezawodności oraz bezpieczeństwa.
Złącze M12 12-pinowe o długości kabla 5 m to wybór dedykowany do profesjonalnych aplikacji przemysłowych, wszędzie tam, gdzie kluczowe są niezawodność i bezpieczeństwo połączeń sygnałowych.
