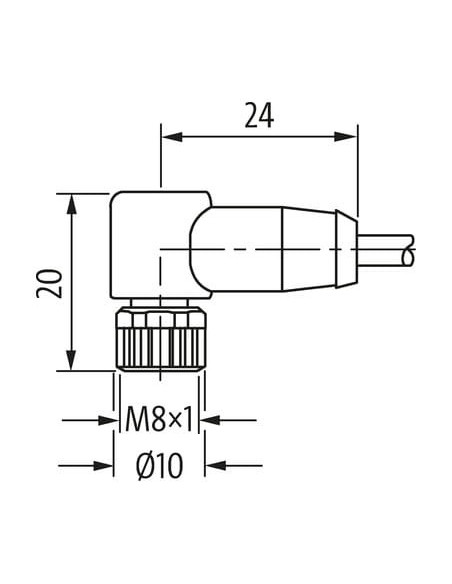

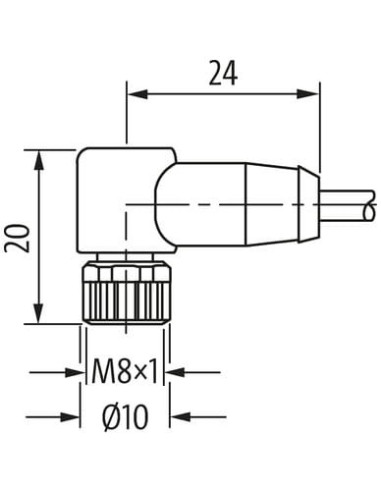

Żeński kątowe
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

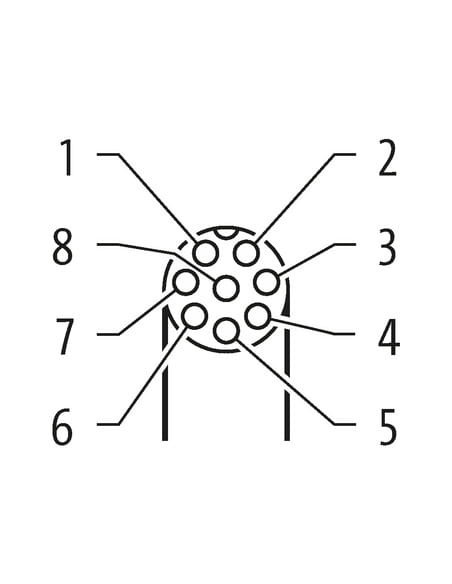

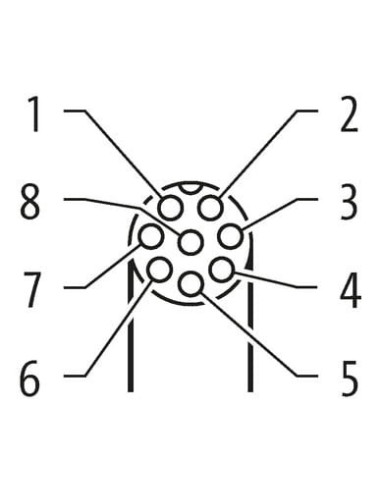

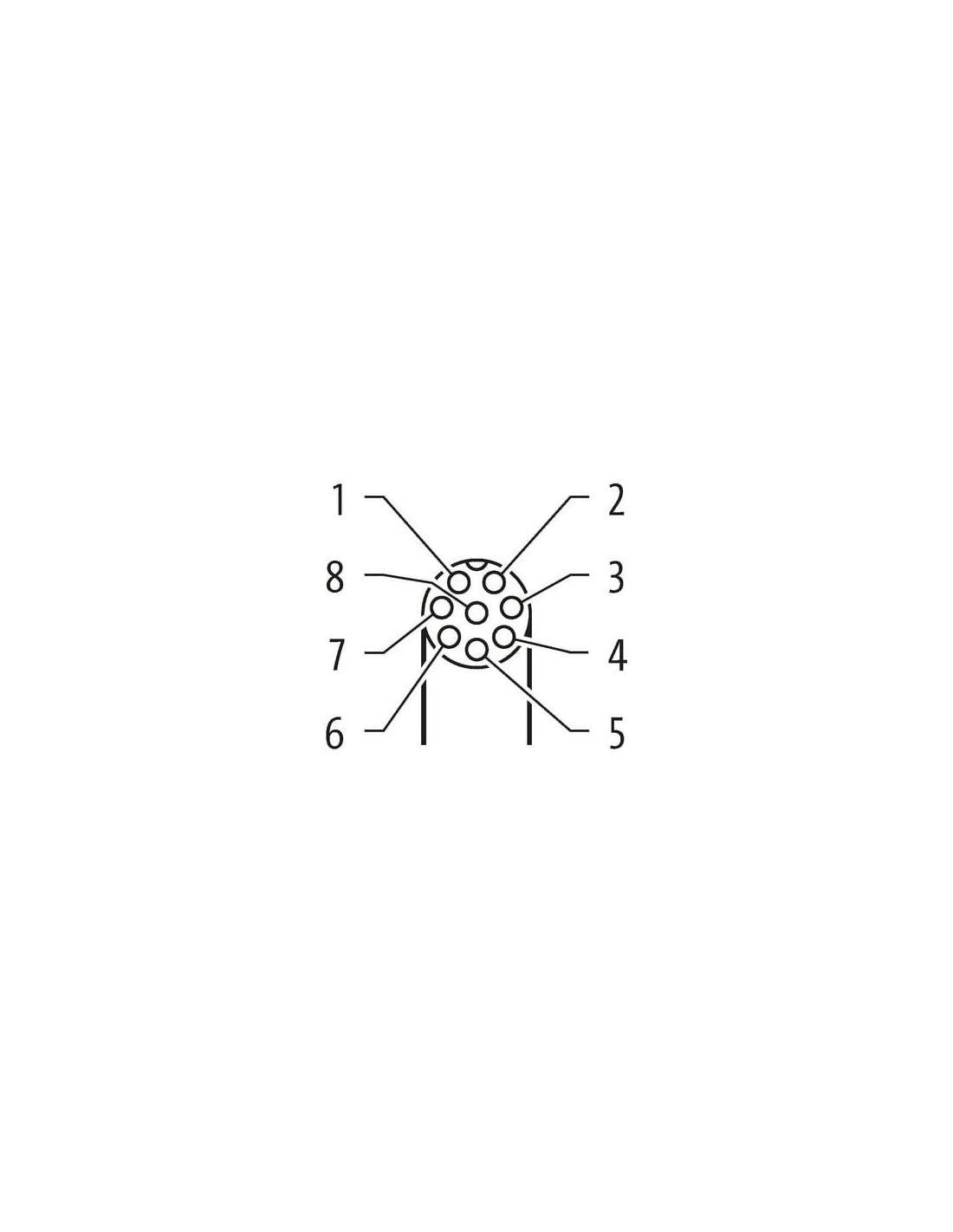

| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

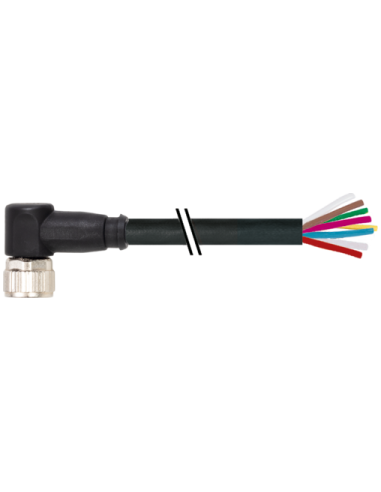

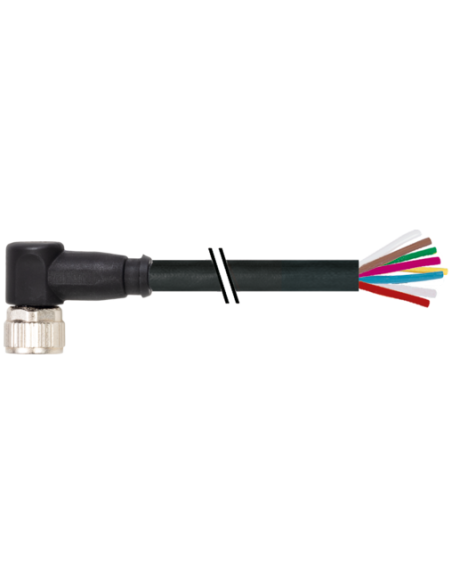

Złącze kątowe M8 8-pinowe żeńskie z kablem – 7000-08971-6960500
Przemysłowy przewód zakończony żeńskim złączem M8 pod kątem 90° to komponent, który charakteryzuje się wysoką jakością wykonania oraz odpornością na czynniki zewnętrzne. Produkt spełnia wymagania środowiska przemysłowego, gdzie niezawodność połączeń oraz trwałość mają kluczowe znaczenie.
Charakterystyka i przeznaczenie złącza M8 kątowego 8-pinowego
Złącze M8 żeńskie 90° z 8 pinami zostało wyposażone w kodowanie A, co gwarantuje bezpieczne i pewne połączenie systemów automatyki przemysłowej. Obudowa wykonana z odpornego tworzywa TPU zapewnia ochronę przed uszkodzeniami mechanicznymi oraz działaniem olejów i niektórych chemikaliów. Produkt jest odporny na kurz i wodę (klasa IP67, przy prawidłowym zamontowaniu).
- Typowe zastosowania:
- Automatyzacja przemysłowa
- Technika czujnikowa oraz enkoderowa
- Sterowanie maszynami oraz linie produkcyjne
- Systemy transportowe
- Kątowe wyjście przewodu sprawdzi się w miejscach o ograniczonej przestrzeni oraz wszędzie tam, gdzie ważna jest ergonomia prowadzenia instalacji.
- Skręcane połączenie gwarantuje szybki i trwały montaż, nawet w trudnych warunkach.
Konstrukcja i parametry mechaniczne złącza do kabla M8 – 7000-08971-6960500
Złącze posiada specjalnie zabezpieczoną blokadę wykonaną z niklowanego cynku, która skutecznie chroni połączenie przed poluzowaniem oraz drganiami. Kabel PUR, dostępny w długości 5 metrów, cechuje się odpornością na ścieranie oraz bardzo dobrą elastycznością, co pozwala na stosowanie go w aplikacjach z ruchami powtarzalnymi (np. robotyka, C-track – do 2 milionów cykli).
Kolorystyka izolacji przewodów oraz czytelne oznaczenia pinów ułatwiają szybkie i bezbłędne wykonanie instalacji, zgodnie z obowiązującymi normami (DIN EN 61076-2-104).
Wytrzymałość i niezawodność dla przemysłu
Klasa ochrony IP67 zapewnia, że produkt sprawdzi się także w trudnych warunkach środowiskowych: podczas pracy w zapylonych, wilgotnych oraz narażonych na zachlapanie miejscach.
- Zakres temperatur pracy: od -30°C do 80°C (praca ciągła)
- Wysoka odporność na płomień oraz oleje, co potwierdzają normy IEC 60332-2-2 oraz UL 1581
- Kodowanie A oraz kolorystyka przewodów – zapewniają kompatybilność oraz bezpieczeństwo instalacji
- Przewód o przekroju 8 × 0,14 mm², idealny do przesyłu sygnałów oraz zasilania niskonapięciowego
Zalety i możliwości wykorzystania złącza M8 8-pin kątowego
Złącze M8 kątowe 8-pin z kablem PUR rekomendowane jest wszędzie tam, gdzie liczy się szybki, niezawodny montaż, odporność na uszkodzenia oraz wszechstronność. Sprawdzi się zarówno w integracji nowych systemów automatyki, jak i podczas modernizacji istniejących linii produkcyjnych oraz maszyn.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
