Żeński proste
M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

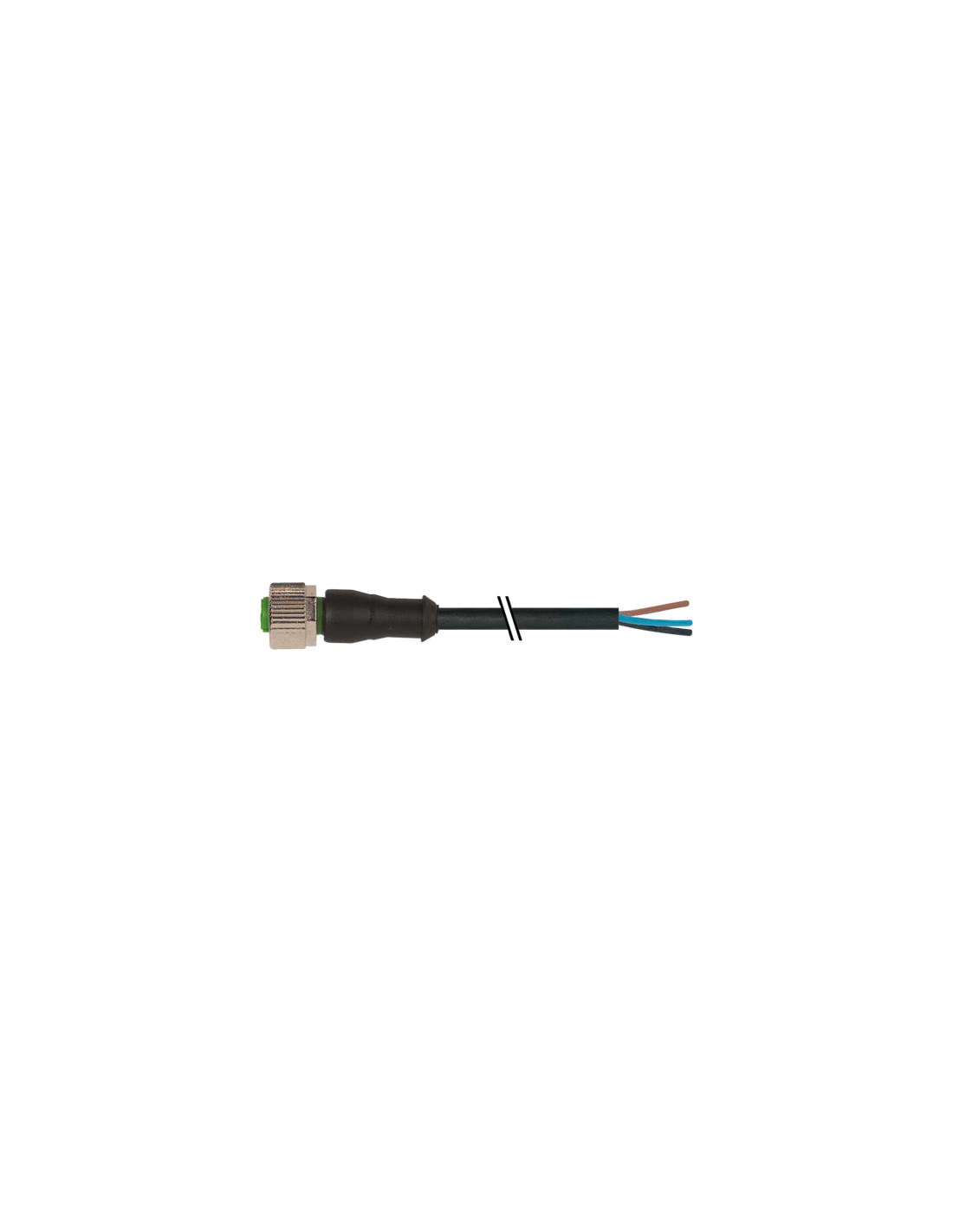

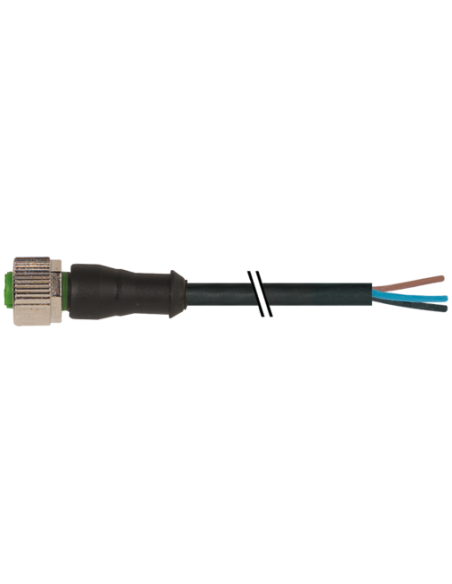

Złącze kablowe M12 żeńskie 0° kod A z kablem – 3 piny, 2 m – 7000-12191-6360200
Złącze M12 żeńskie 0° kod A z kablem to niezawodny komponent przeznaczony do zastosowań przemysłowych, automatyki oraz techniki sterowania. Ten model, o numerze produktu 7000-12191-6360200, gwarantuje stabilne i bezpieczne połączenia w trudnych warunkach eksploatacyjnych, zapewniając wysoki poziom ochrony środowiskowej oraz elektrycznej.
Najważniejsze zalety i zastosowania złącza M12 żeńskiego 0° z kablem
- Wszechstronne zastosowanie – idealne do łączenia czujników, siłowników, systemów bezpieczeństwa oraz urządzeń sterujących w automatyce przemysłowej.
- Wysoka odporność – obudowa z tworzywa PUR zapewnia odporność na oleje i chemikalia, dzięki czemu złącze nadaje się do wymagających środowisk produkcyjnych.
- Stopień ochrony IP65, IP66K, IP67 – umożliwia montaż zarówno wewnątrz, jak i na zewnątrz, nawet w obecności wody, pyłu czy wysokiej wilgotności.
- Uniwersalny montaż – prosta i szybka instalacja dzięki gwintowi M12 x 1 oraz łatwemu wyjściu kablowemu.
- Stabilność sygnału – pozłacane styki gwarantują niski opór, wysoką trwałość oraz odporność na korozję.
- Dedykowany dla bezpiecznej pracy – spełnia normę DIN EN 61076-2-101, charakterystyczną dla komponentów typu M12.
M12 żeńskie 0° – szczegóły konstrukcji i budowy

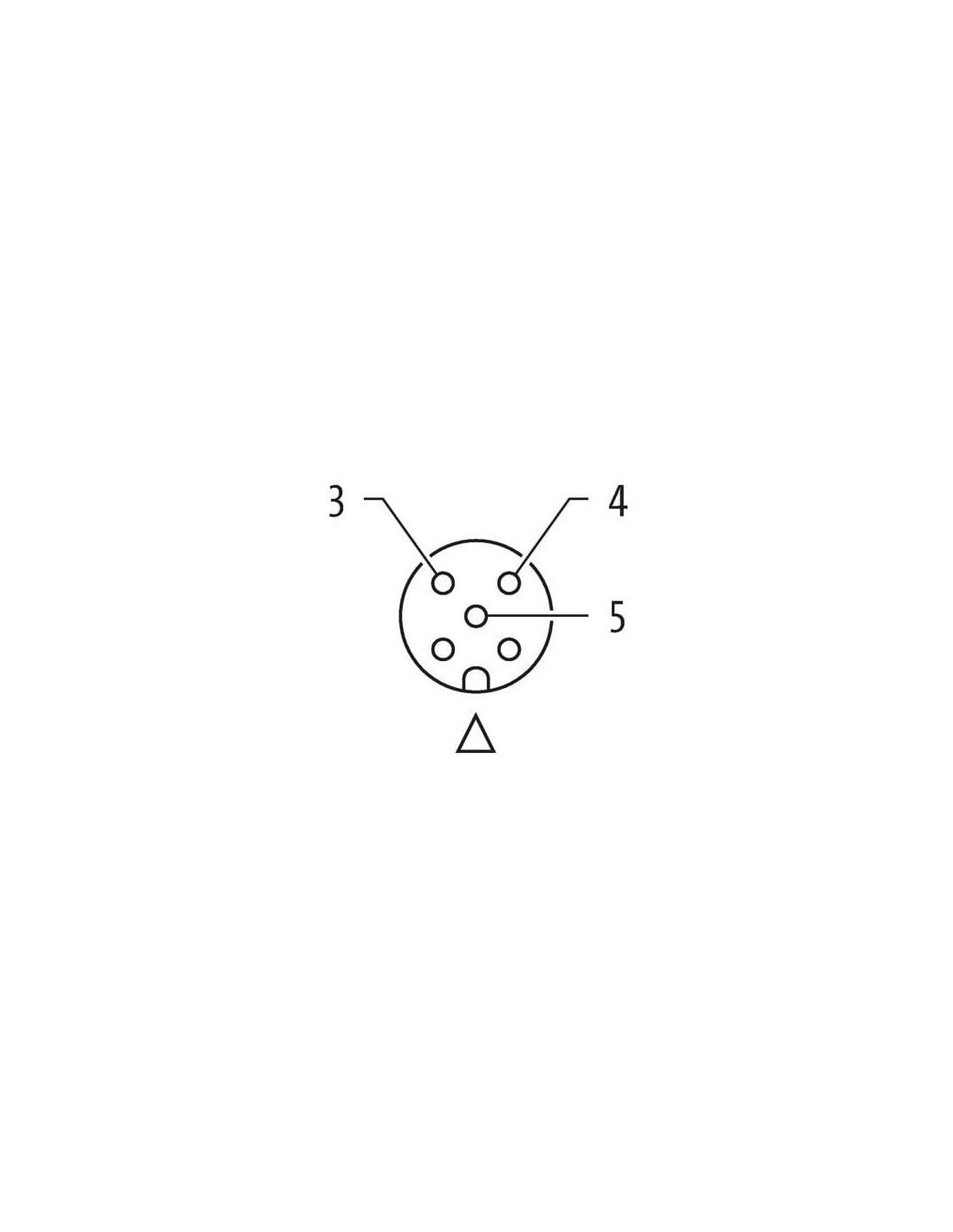

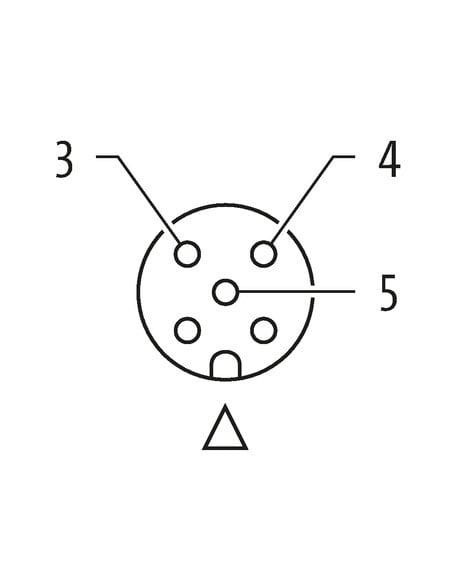

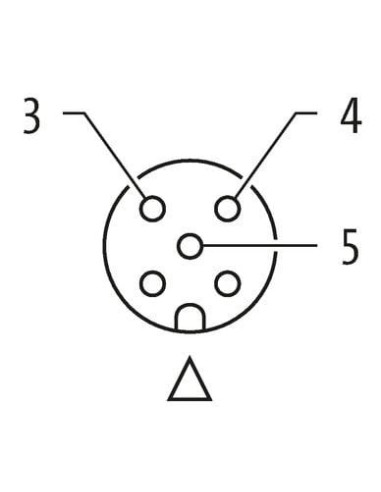

Konstrukcja złącza M12 opiera się na trzy-pinowej głowicy żeńskiej, oznaczonej kodowaniem A, co pozwala na precyzyjne i zgodne z normą połączenie w różnorodnych aplikacjach. Złącze wyposażone jest w kabel długości 2 m z wolnym końcem, co umożliwia dopasowanie do indywidualnych wymagań instalacyjnych oraz łatwe łączenie z dalszym okablowaniem.
Materiały wykorzystane do produkcji – m.in. obudowa PUR, stop miedzi na styki i cynkowy odlew ciśnieniowy na elementy blokady – zapewniają nie tylko długowieczność, ale także dużą odporność mechaniczną na wstrząsy oraz uszkodzenia.
Możliwości wykorzystania złącza M12 z kablem
- Linie produkcyjne i automatyka przemysłowa
- Sensory, czujniki i detektory na maszynach
- Systemy przenośników i robotyki
- Instalacje wymagające szczelnych połączeń sygnałowych i zasilających
- Obwody zabezpieczeń maszyn i urządzeń
Trwałość, bezpieczeństwo i elastyczność użytkowania
Kabel posiada wysokie parametry mechaniczne – odporność na zginanie, skręcanie oraz wielomilionową liczbę cykli ugięcia (C-track), co umożliwia stosowanie w ruchomych częściach maszyn i robotów. Odporność na promieniowanie UV oraz płomienie czyni go bezpiecznym wyborem także do instalacji zewnętrznych.

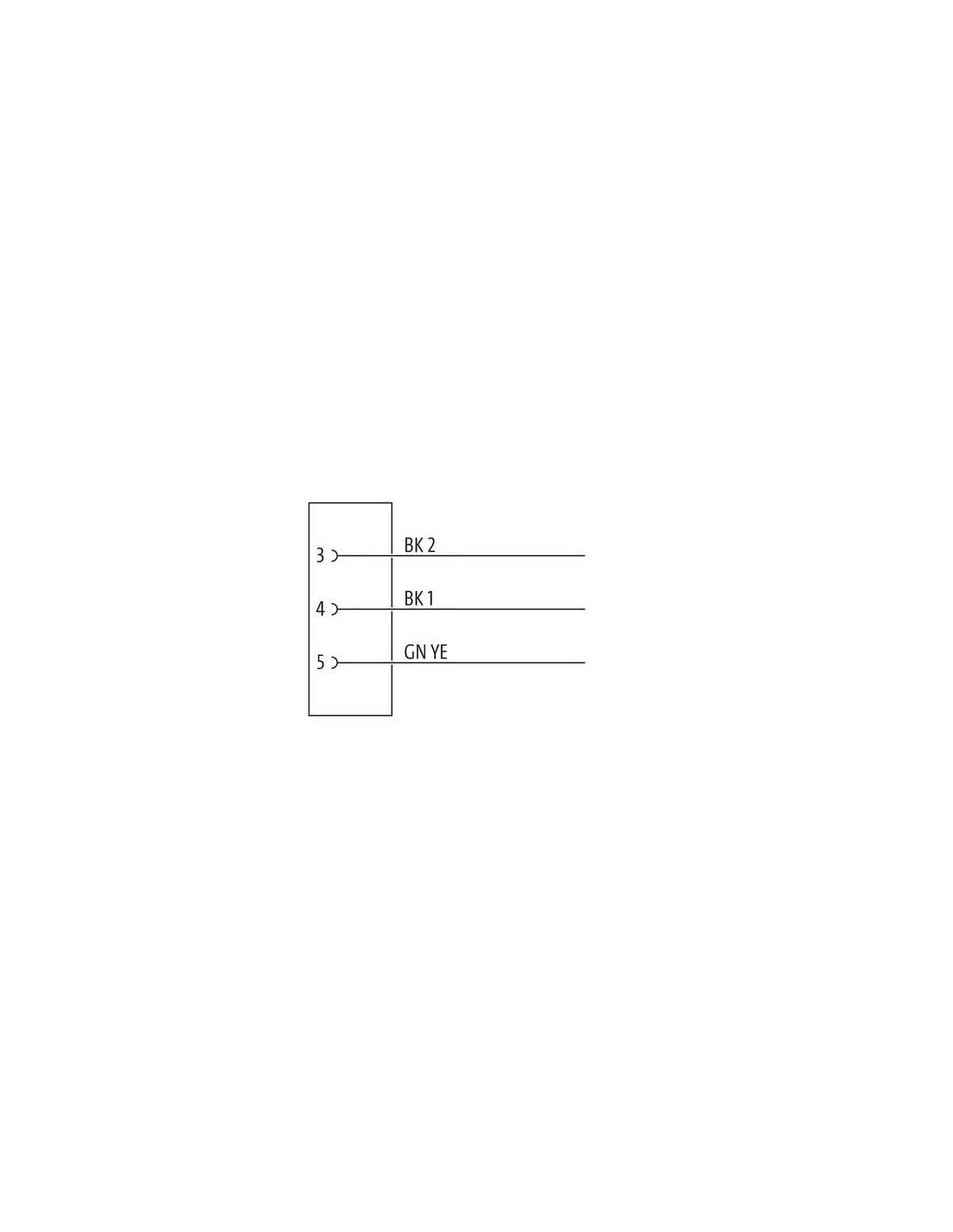

Dodatkowo, oznaczenia kolorystyczne przewodów (czarny 1, czarny 2, zielono-żółty) oraz przejrzysta numeracja pinów ułatwiają poprawne i szybkie podłączenie, a wyraźne właściwości izolacyjne spełniają nawet zaostrzone normy bezpieczeństwa przemysłowego.
Podsumowanie – żeńskie złącze M12 z kablem 2 m kod A, 3 piny
M12 żeńskie 0° kod A z kablem o długości 2 metrów to niezawodne rozwiązanie dla profesjonalnych połączeń elektrycznych i sygnałowych, szczególnie w automatyce przemysłowej oraz branżach wymagających wysokiej odporności mechanicznej oraz środowiskowej. Dzięki swojej uniwersalności, prostocie montażu, szerokiemu zakresowi temperatur pracy oraz kompatybilności z typowymi standardami przemysłowymi, złącze M12 to praktyczny wybór do rozbudowy lub modernizacji instalacji elektrycznych i automatyki.
